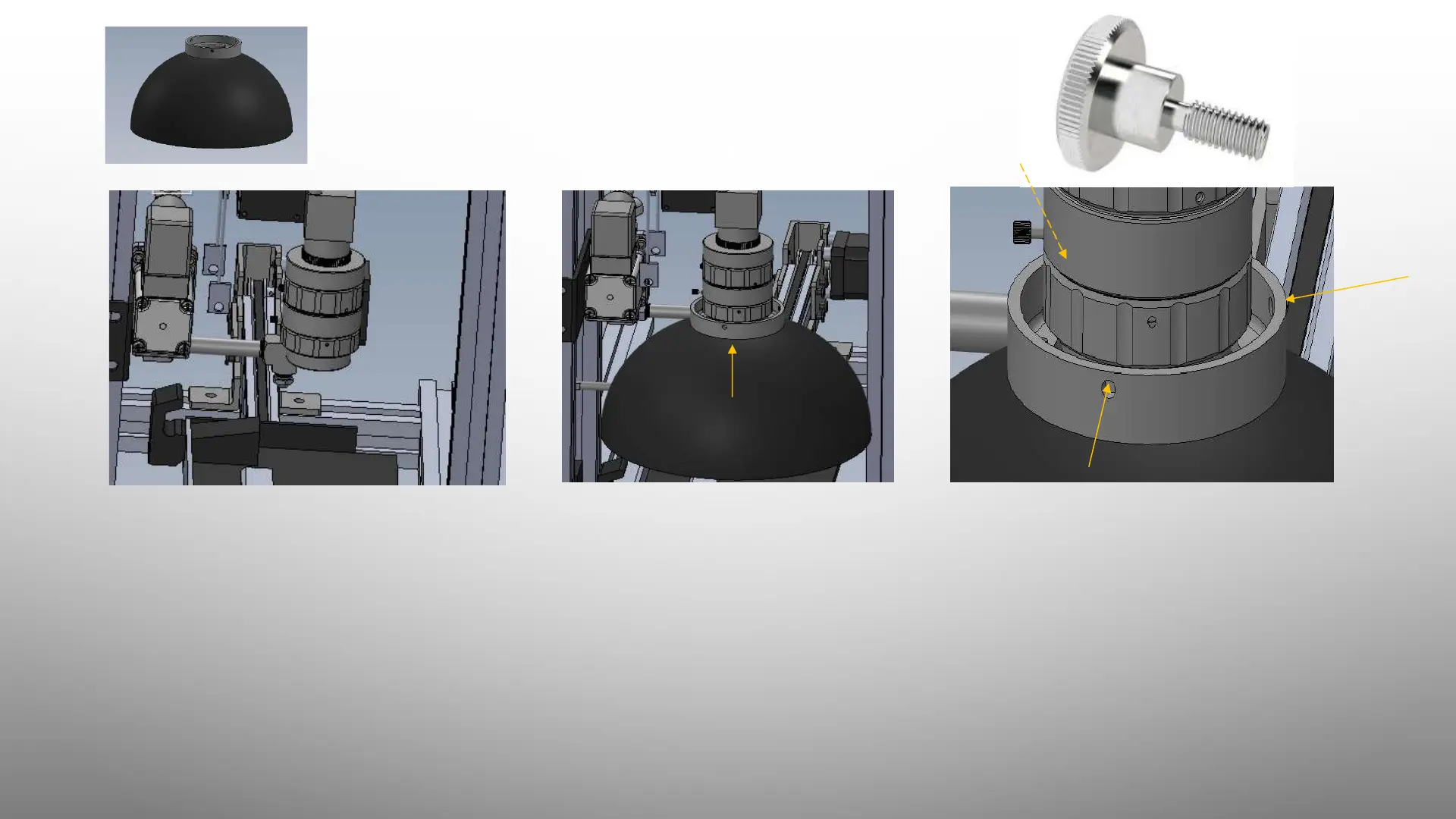

ASSEMBLY- STEP 13
THIS IS THE CAMERA AFTER
IT IS MOUNTED IN THE
PREVIOUS STEP
THE THUMB SCREWS ON
THE DOME LIGHT CAP
MUST LINE UP WITH
SLOTS ON THE CAMERA
AS SHOWN
TIGHTEN EACH THUMB
SCREW DOWN EVENLY
SLIDE THE DOME
LIGHT UP ONTO THE
CAMERA
POSITION THE DOME
LIGHT SUCH THAT THE
CABLE IS ON THE PI
SIDE
M4x10mm
