MIX 360
2

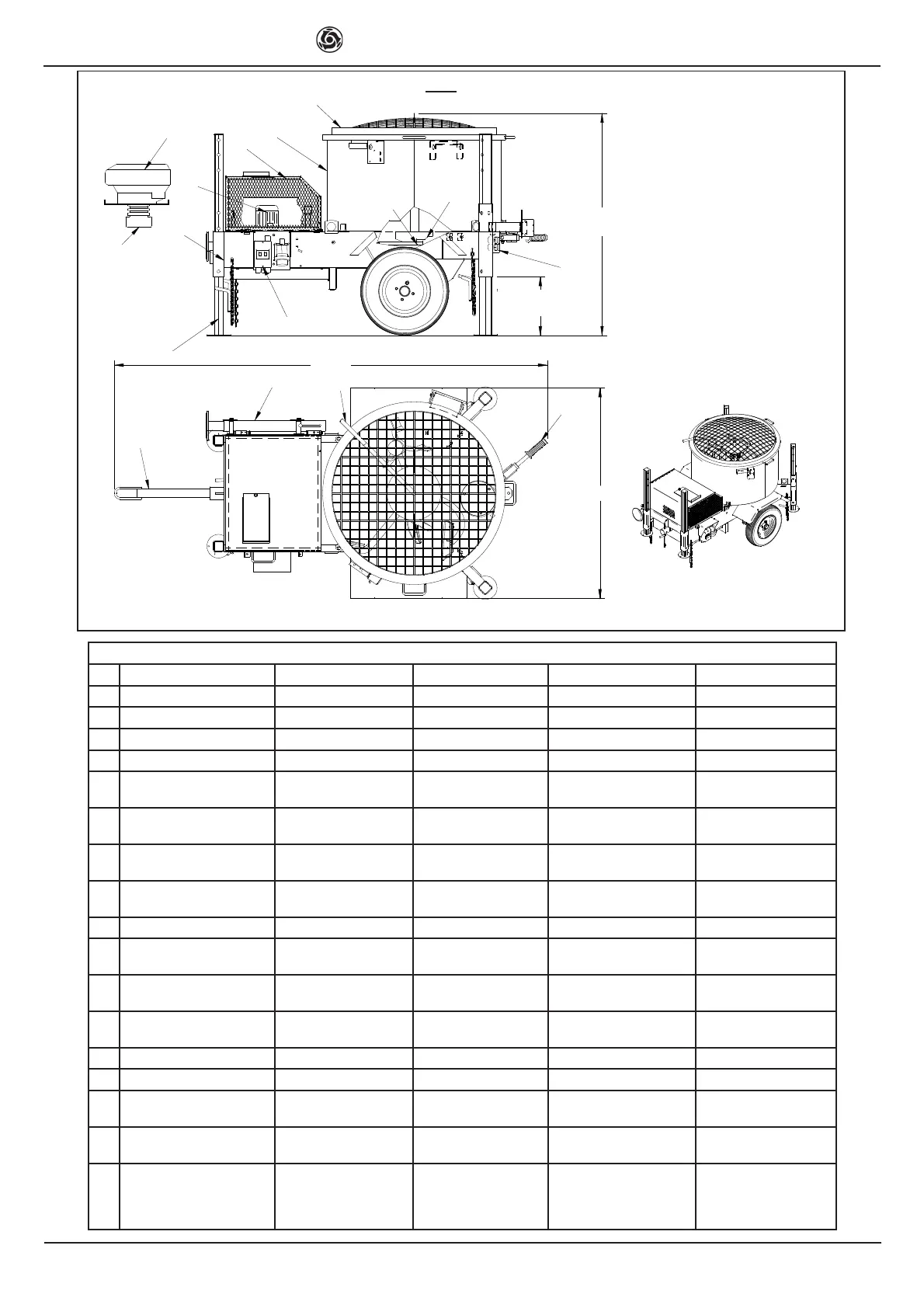

FIG. 1
MIN.1190
MAX.1710
MIN.230
MAX.710
4
14
17
5
16
13
2
1
9
10
8
7
6
3
12
11
1155
2710
FIG.1
IFGBDE
1 TELAIO CHÂSSIS SUPPORT FRAME GESTELL BASTIDOR
2 MOTORE ELETTRICO MOTEUR ÉLECTRIQUE ELECTRIC MOTOR ELEKTROMOTOR MOTOR ELECTRICO
3 CARTER MOTORE CARTER MOTEUR MOTOR CASING MOTORGEHÄUSE CARTER DEL MOTOR
4 TUBO DI LAVAGGIO TUYAU DE LAVAGE WASH-DOWN HOUSE WASCHROHR TUBO DE LAVADO
5 PROTEZIONE VASCA PROTECTION CUVE TANK PROTECTION TROGABDECKUNG
PROTECCION DEL
RECIPIENTE
6
VASCA DI
MESCOLAMENTO
CUBE DE MELAXAGE MIXING TANK MISCHTROG
RECIPIENTE DE
MEZCLA
7
PROTEZIONE BOCCHETTA
DI SCARICO
PROTECTION BOUCHE
D' ÉVACUATION
OUTLET PROTECTION
SCHUTZVERKLEIDUNG
DER BODENKLAPPE
PROTECCION DE LA
BOCA DE DESCARGA
8 PULEGGIA RIDUTTORE POUILE RÉDUCTEUR
REDUCTION GEAR
PULLEY
ANTRIEBSSCHEIBE POLEA DEL REDUCTOR
9 RIDUTTORE RÉDUCTEUR REDUCTION GEAR GETRIEBE REDUCTOR
10 PIEDE TELESCOPICO PIED TÉLESCOPIQUE
TELESCOPIC
SUPPORT LEG
TELESKOPFUSS PIE TELESCOPICO
11 FRIZIONE CENTRIFUGA FRICTION CENTRIFUGE CENTRIFUGAL CLUTCH FLIEHKRAFTKUPPLUNG
EMBRAUGE
CENTRIFUGO
12 MOTORE ENDOTERMICO
MOTEUR
ENDOTHERMIQUE
ENDOTERMIC MOTOR VERBRENNUNGSMOTOR MOTOR ENDOTERMICO
13 TIMONE TIMON HANDLE / TOW BAR DEICHSEL TIMON
14 PIEDE DI SOLLEVAMENTO PIED DE LAVAGE JACK HUBFUSS PIE DE ELEVACION
15
PROLUNGA PIEDE
(OPTIONAL)
ROLLANGE PIED
(OPTION)
FOOT EXTENSION
(OPTIONAL)
FUSSVERLÄNGERUNG
(OPTION)
PROLUNGACION DEL
PIE (OPCIONAL)
16 BOCCHETTA DI SCARICO
BOUCHE D'
ÉVACUATION
OUTLET BODENKLAPPE BOCA DE DESCARGA
17
DISPOSITIVO DI ARRESTO
E INTERRUTTORE
D'AVVIAMENTO
DISPOSITIF D'ARRÊT
ET INTERRUPTEUR DE
MISE EN MARCHE
START AND STOP
BUTTON
ABSCHALT-UND
ANLASSCHALTER
DISPOSITIVO
DE PARADA E
INTERRUPTOR DE
ARRANQUE
