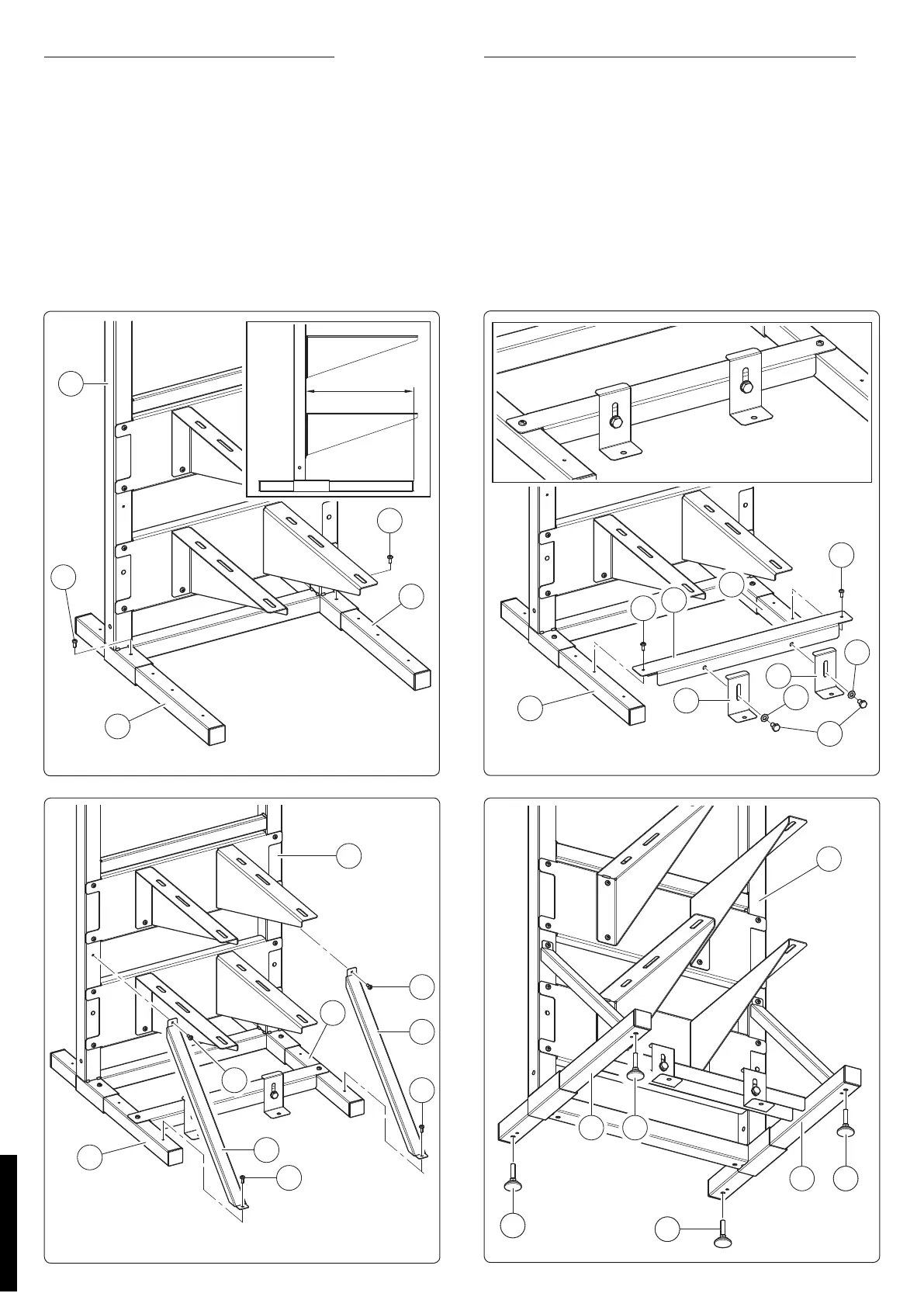

FISSAGGIO TELAIO IN CENTRO LOCALE
d) Fissare i tubolari (12) al telaio posteriore (1) utilizzando le viti
(17) e rispettando la quota indicata in g. 12.
e) Fissare la traversa (18) ai tubolari inferiori (12) come indicato
in g. 13 utilizzando le viti (17).
f) Fissare le squadrette (15) alla traversa (18) come indicato in
g. 13 utilizzando le viti (16) e le rondelle (4).
g) Fissare le traverse (10) al telaio posteriore (1) e ai tubolari
inferiori (12) come indicato in g. 14 utilizzando le viti (17).
h) Avvitare i piedini (11) ai tubolari inferiori (12) come indicato
in g. 15.
FIXING THE FRAME IN THE CENTRE OF THE ROOM
d) Fix the tubulars (12) to the rear frame (1) using screws (17)
and respecting the height indicated in g. 12.
e) Fix the cross member (18) to the lower tubulars (12) as indi-
cated in g. 13 by using screws (17).
f) Fix the brackets (15) to the cross member (18) as indicated in
g. 13 by using screws (16) and washers (4).
g) Fix the cross members (10) to the rear frame (1) and to the
lower tubulars (12) as indicated in g. 14, using screws (17).
h) Screw on the legs (11) to the lower tubulars (12) as indicated
in g. 15.
14
15
13
12
STD.010400/001
