INSTALACIÓN DEL TIRADOR OPCIONAL

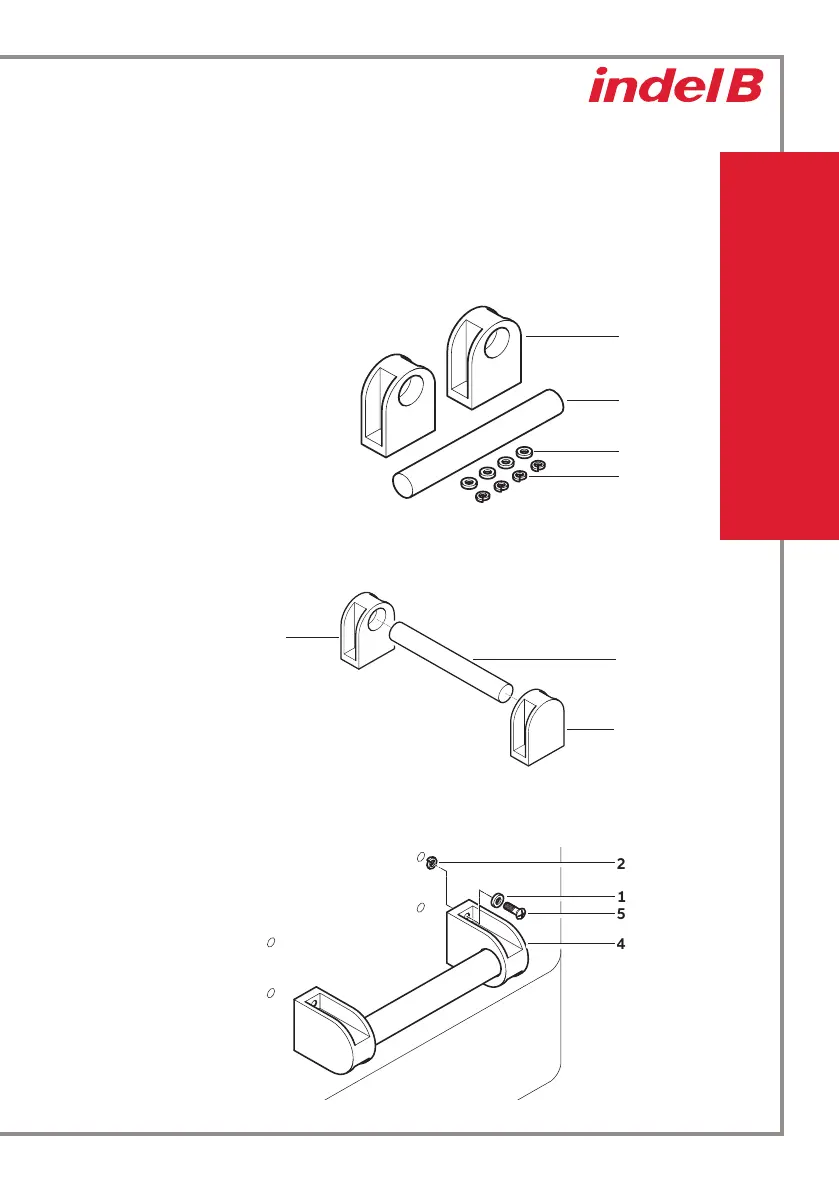

Kit del tirador
El kit de instalación del tirador está integrado por:
1 – arandelas, cantidad: 4 unidades
2 – arandelas de resorte partidas, cantidad: 4 unidades
3 – componente tubular redondo, cantidad: 1 pieza
4 – soporte, cantidad: 2 unidades
1
2
3
4
Montaje del kit
monte los soportes (4) sobre el componente circular (3)
Instalación del tirador
Quite los tornillos (5) de la caja.
Instale la arandela (1) en el extremo del tirador (4).
Inserte el tornillo (5) en el tirador (4) y en su extremo inserte también la arandela de resorte partida (2).
Apriete los tornillos (5) a la caja.
4
3
4
4
2
1
5
