8
RÉFRIGÉRATEUR CONGÉLATEUR

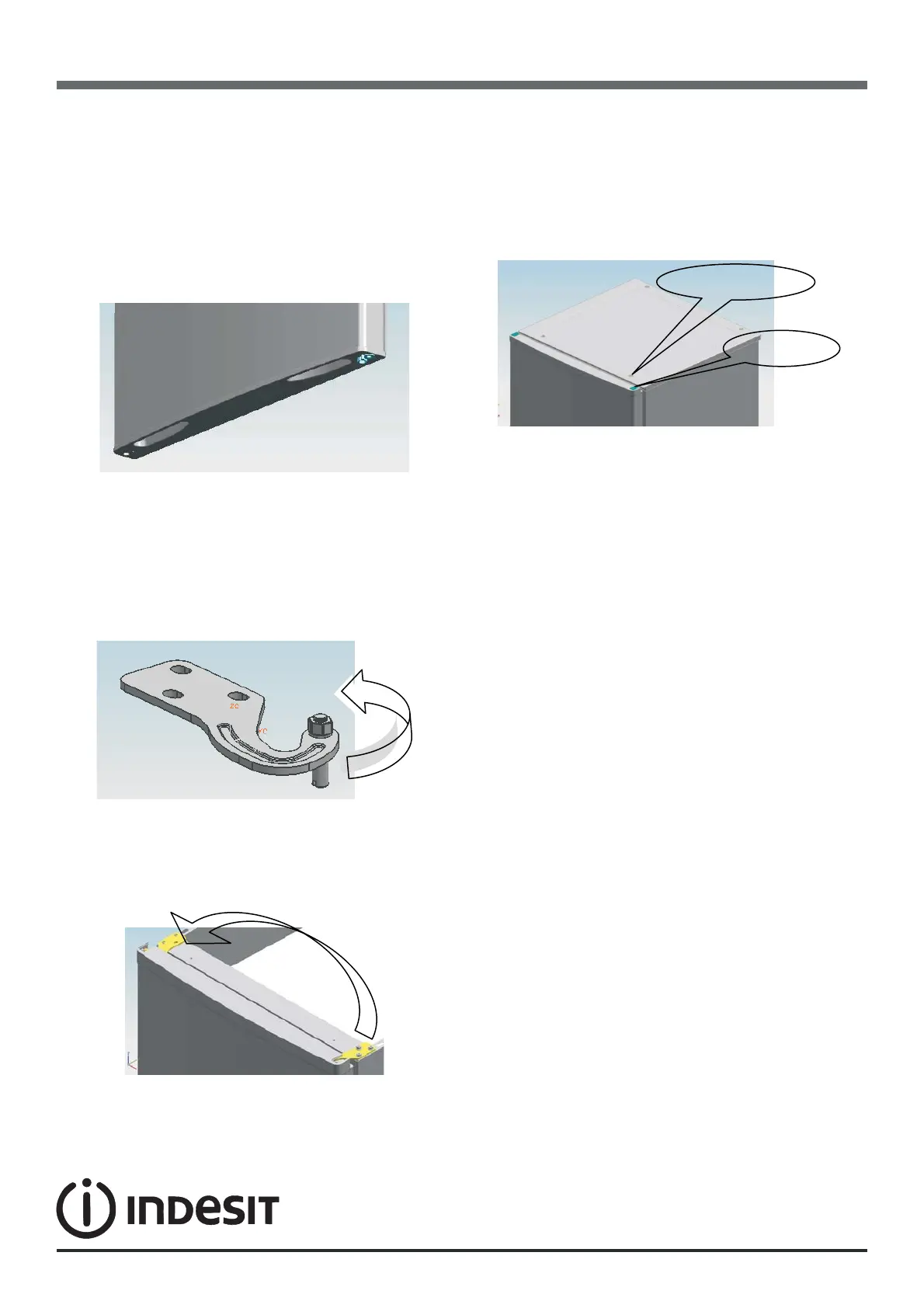

Montez la porte inférieure.
Serrez les vis de la charnière médiane du
côté réversible.
7> Montez la porte supérieure et démontez
le bloc supérieur en place. Montez un
nouveau bloc de porte supérieure (ou le
même) sur le côté réversible. Vissez-le.
7> Utilisez de nouveau la charnière
supérieure, les trois vis et la douille d’arbre
de la charnière préalablement démontés.
A. Démontez l’axe de la charnière,
changez-en la position à l’autre côté, puis
consolidez l’axe et vissez-le.
B. montez la charnière supérieure ainsi
assemblée. Vissez et fixez-la sur le côté
concerné.
8> Montez le couvercle de la barre supérieure
et la boucle du couvercle supérieur. Serrez
les quatre vis et recouvrez-les avec leurs
couvercles. Insérez enfin le couvercle
supérieur du capuchon d’extrémité.
Accessoires :
Les composants susceptibles
d’être transférés d’un côté à l’autre
immédiatement après démontage sont
listés ci-dessous :
couvercle supérieur du capuchon d’extrémité
de la porte supérieure (2 pièces) ;
boucle du couvercle supérieur (1 pièce) ;
douille d’arbre de la charnière (1 ou 2 pièces) ;
vis de la charnière supérieure (3 pièces) ;
charnière médiane complète (1 pièce) ;
vis de la charnière médiane (2 pièces) ;
clou d’insertion (2 pièces) ;
bouchon à vis (2 pièces) ;
butée de porte (1 pièce) ;
charnière inférieure complète (1 pièce) ;
vis de la charnière inférieure (3 pièces).
Le composant suivant peut être passé
d’un côté à l’autre uniquement après
reconstitution :
charnière supérieure complète.
Les composants susceptibles d’être
transférés en paires d’un côté à l’autre sont
listés ci-dessous :
pied réglable avec filetage interne (à utiliser
avec la charnière inférieure) ;
pied réglable avec boulon (fixé dans la partie
inférieure).
Les composants dont la réutilisation est
provisoirement impossible sont :
bloc gauche de la porte supérieure ;
bloc droit de la porte supérieure.
Visser le bouchon
quatre
Prendre deux
