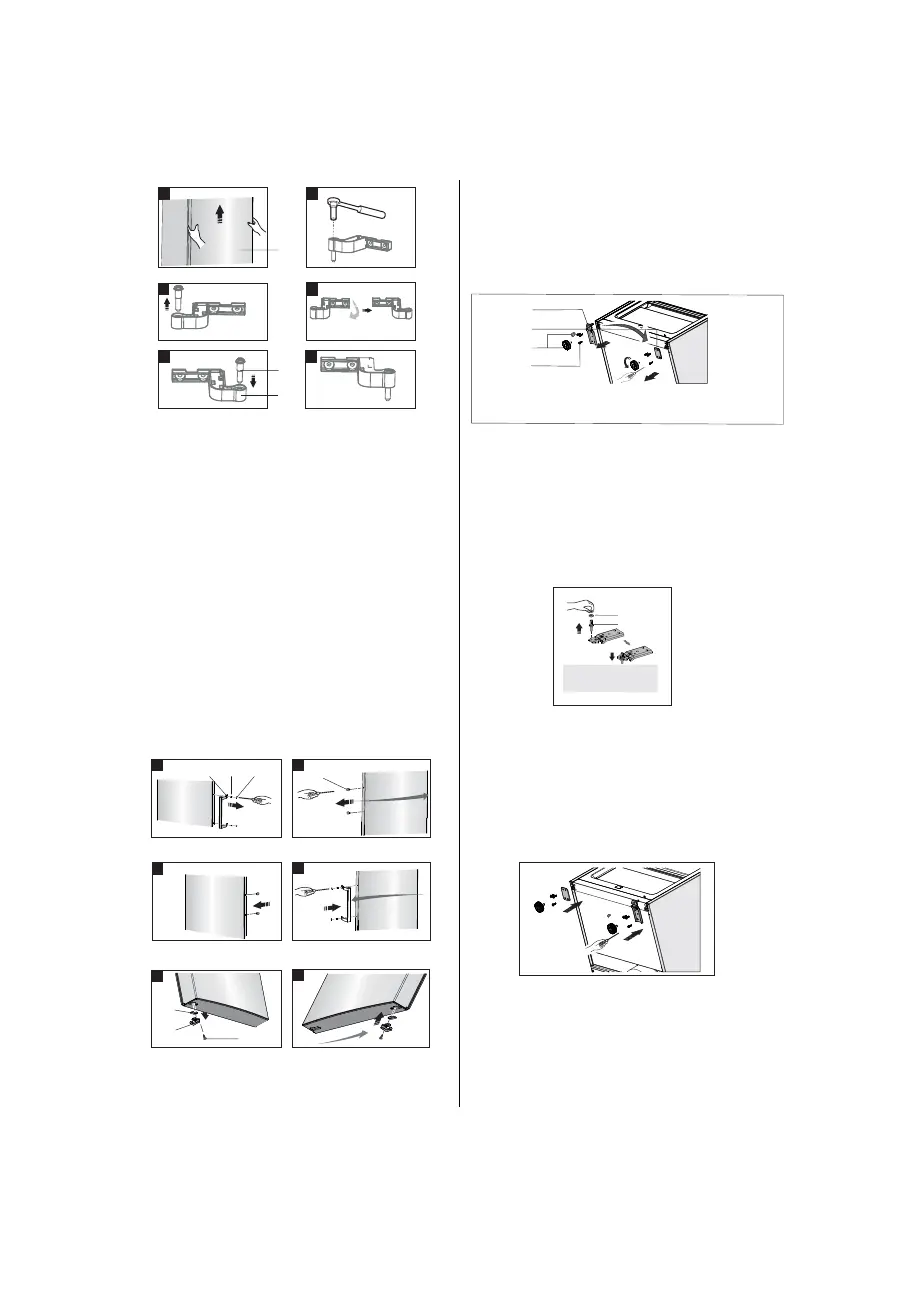

4. Levantar las cubiertas de la manija ①
y aflojar los tornillos ②, quitar la manija
③ como se muestra en la figura I, luego
colocarlo a un lado para su uso. Quitar
las cubiertas de los orificios del tornillo ④
como se muestra en la figura II e
instalarlos en el lado derecho como se
muestra en la figura III. Cambiar la manija
a la izquierda, instalarla como se muestra
en la figura IV. Separar el tope de la
puerta ⑤ y el bloque límite ⑥ y luego
instalar el tope de la puerta y el bloque
límite a la derecha como se muestra en la
figura V y VI.
5. Colocar el refrigerador en sentido
plano, quitar la parte ③ y luego aflojar
los tornillos ④. Quitar la parte ② y la
parte ① como en la imagen.
6. Desatornillar el eje de la bisagra
inferior
, cambiar al orificio más cercano
como se muestra en la imagen siguiente,
luego atornillar y colocar la arandela
como se muestra en la imagen.
7. Volver al paso 5, cambiar la parte ①
hacia la derecha y la parte ② hacia la
izquierda y luego ajustarlos con los
tornillos ④. Por último, instalar la parte
③.
8. Quitar la parte ①,
colocarla a un lado
para su uso como se muestra en la figura
I. Mover la puerta del congelador a una
posición adecuada, ajustar la parte ② y
Ⅳ
Ⅲ
Ⅵ
Ⅴ
Ⅱ
Ⅰ
①
③
②
① ②
③ ④
⑤ ⑥
⑦-
Cubiertas de la manija Tornillos
Manija Cobiertas del orificio del tornillo
Tope de la puerta Bloque límite
Tornillos autorroscantes
Ⅱ
④
Ⅰ
③
②
①
Ⅳ
⑥
⑦
⑤
Ⅴ
Ⅵ
Ⅲ
③
④
①
②
① ②
③ ④
Parte de la bisagra inferior izquierdo Pie delantero del tablero fijo
Parte de las patas del fondo ajustables
Tornillo autorroscante para
brida especial
Nota: la arandela podría
adherirse a la puerta.
Arandela
Eje de la bisagra
27
