Infinity IF15 - Page 13

21
23
22
BAG F
M3×8mmFlat Head Screw
フラットヘッドス クリュー
G011
Center Bulk Set
セン ター バ ル クセット
G036
×2
M3×8mmFlat Head Screw
フラットヘッドス クリュー
G036
Radio Plate Set
ラジ オプ レ ート セット
M3×6mm Button Head Screw
ボ タン ヘッドス クリュー
R0093
R0093
×3
R0093
Fuel Tank Post O-Ring Set
燃 料 タンク ポ ストO リング セット
G013
Servo Parts Set B
サーボパーツセットＢ
M3×6mm Button Head Screw
ボ タン ヘッドス クリュー
M3×10mm Button Head Screw
ボ タン ヘッドス クリュー
×2
M3×10mm Button Head Screw
ボ タン ヘッドス クリュー
ゴムブッシュの溝にラジオプレートをはめ込
みます。
Put the Radio Plate into the groove
of the rubber bush.
24
25
G012
Servo Parts Set A
サーボパーツセットＡ
G012
G012
G012
G012 G012
G084
G084
×4
M3×14mm Button Head Screw
ボ タン ヘッドス クリュー
M3×14mm Button Head Screw
ボ タン ヘッドス クリュー
G084
Ball Nut 4.9mm
ボールナット4.9mm
G092
T008
Ball Joint 4.9mm set
4.9mmボールジョイントセット
T008
Ball Joint 4.9mm set
4.9mmボールジョイントセット
52mm
約19mm
×1
M3×6mm Button Head Screw
ボ タン ヘッドス クリュー
G092
Turnbuckle M3×37mm
ターンバックル
M3×6mm Button Head Screw
ボ タン ヘッドス クリュー
×1
×2
22.5ｍｍ以上にならないようにG012の枚数を調整します。
22.5mm22.5mm
カットする。
Cut it.
Servo Horn (Not incld.)
サーボホーン（別売）
Servo (Not incld.)
サーボ（別売）

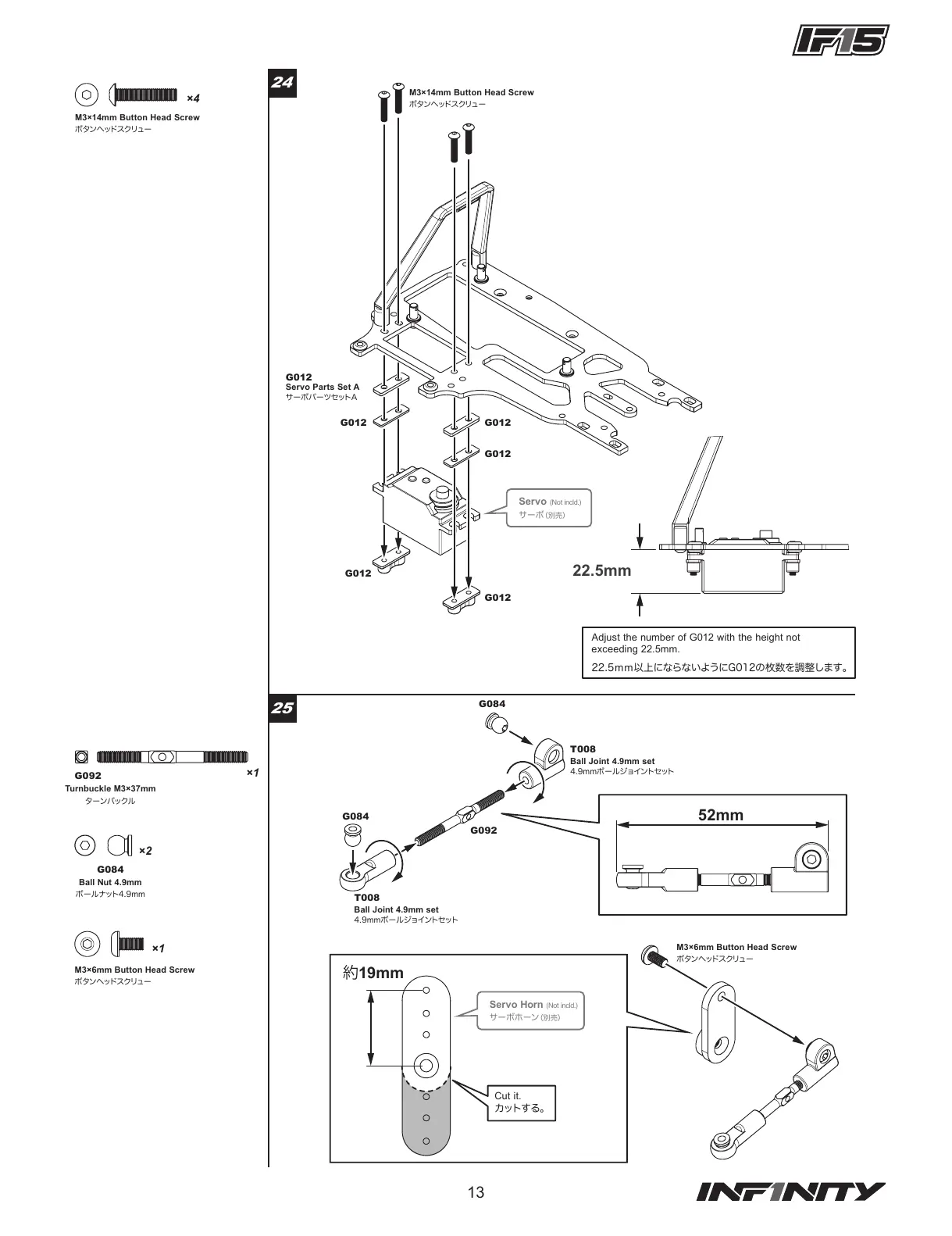

Adjust the number of G012 with the height not
exceeding 22.5mm.
13
