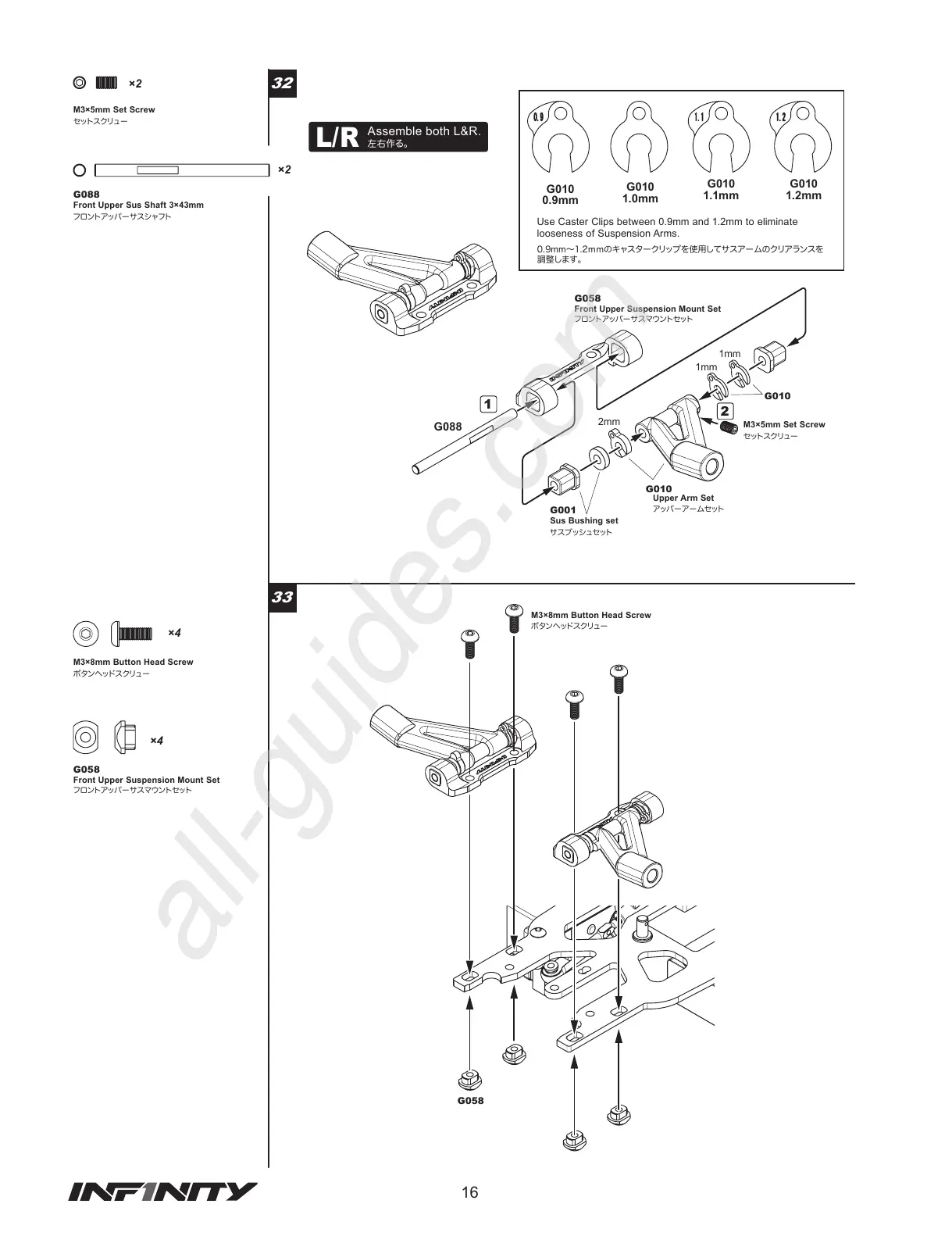

Infinity IF15 - Suspension Arm and Mount Assembly

32
33
×2
M3×5mm Set Screw
セットス クリュー
×2
G010
0.9mm
G010
1.1mm
G010
1.2mm
G010
G010
2mm
1mm
1mm
Upper Arm Set
アッパ ー ア ー ム セット
G001
Sus Bushing set
サ スブッシュセット
G088
G058
Front Upper Suspension Mount Set
フロントアッパ ーサスマウントセット
G058
Front Upper Suspension Mount Set
フロントアッパ ーサスマウントセット
M3×5mm Set Screw
セットス クリュー
G088
Front Upper Sus Shaft 3×43mm
フロントアッパ ーサ スシャフト
G010
1.0mm
G058
×4
×4
M3×8mm Button Head Screw
ボ タン ヘッドス クリュー
0.9mm～1.2ｍｍのキャスタークリップを使用してサスアームのクリアランスを
調整します。
Use Caster Clips between 0.9mm and 1.2mm to eliminate
looseness of Suspension Arms.
左右作る。
Assemble both L&R.
L/R
2
1
M3×8mm Button Head Screw
ボ タン ヘッドス クリュー
34
35
×3
R0093
R0093
R0093
G014
Fuel Tank
燃 料タンク
R0093
R0093
R0093
Fuel Tank Post O-Ring Set
燃 料 タンク ポ ストO リング セット
×3
R0093
Fuel Tank Post O-Ring Set
燃 料 タンク ポ ストO リング セット
×1
M3×6mm Button Head Screw
ボ タン ヘッドス クリュー
M3×6mm Button Head Screw
ボ タン ヘッドス クリュー
×2
M3×8mm Button Head Screw
ボ タン ヘッドス クリュー
M3×8mm Button Head Screw
ボ タン ヘッドス クリュー
M3×8mm Button Head Screw
ボ タン ヘッドス クリュー
×3
M3×6mm Flat Head Screw
フラット ヘッドス クリュー
M3×6mm Flat Head Screw
フラット ヘッド ス クリュー
16
