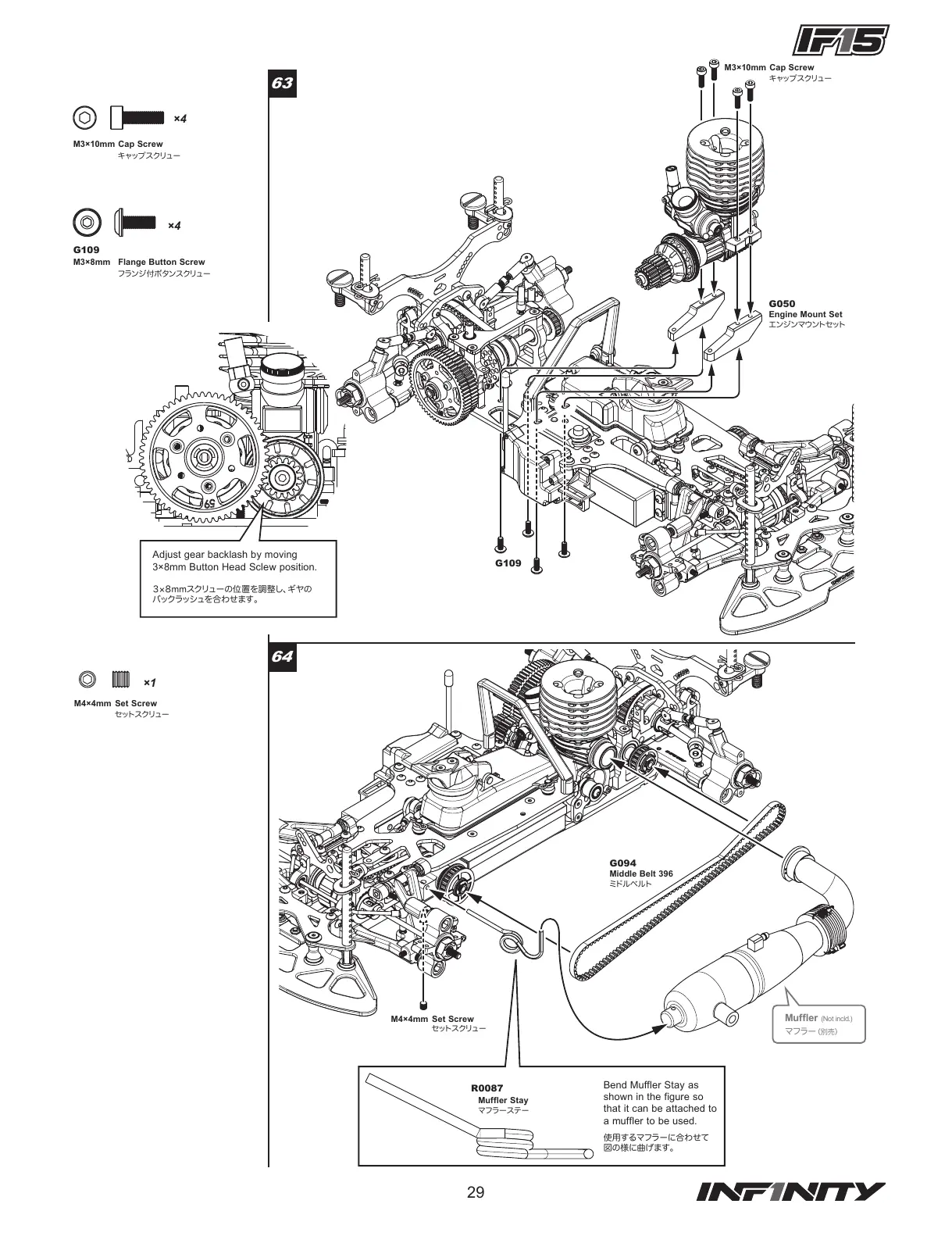

Infinity IF15 - Page 29

62
BAG M
G070
G068
Flywheel
フライホイール
×1
G064
Clutch Disk
クラッチディスク
G067
Clutch Weight
クラッチ ウ エ イト
G066
Clutch Shoe
クラッチシュー
R0153
Clutch Spring Holder
クラッチスプリング ホ ル ダ ー
G069
Clutch Spring
クラッチスプリング
R0154
Clutch Spring Nut
クラッチスプリングナット
G065
Clutch Bell
クラッチベ ル
G071-16
1st Pinion Gear 16T
ピニオンギヤ16 T
×1
70%
G072-21
2nd Pinion Gear 21T
ピニオンギヤ2 1T
M3×15mm Cap Screw
キャップスクリュー
M3×15mm Cap Screw
キャップスクリュー
R0176
Ball Bearing 5×10×4mm
ボ ー ルベアリング
R0173
Ball Bearing 5×8×2.5mm
ボ ー ルベアリング
φ5×10×0.1mm Shim
φ5×10×0.3mm Shim
シム
R0157
Clutch Bell Guide
クラッチ ベ ル ガ イド
0.5-0.6mm
G070
Tapered Collar Set
テ ー パ ー コレット セット
R0149B
Flywheel Nut
フライホ イ ー ル ナット
0.5～0.6mmになるようにφ５
シムの枚数を調整します。
Adjust numbers of
φ5 Shim to have
0.5-0.6mm width.
0.3mm
Thrust Bearing 5mm
スラストベアリング
Graphite Grease (Not incld.)
グラファイトグリス（別売）
Inner diameter is large.
内径が大きい。
R0177
12 Engine (Not incld.)
12 エンジン（別売）
×4
M3×8mm Flange Button Screw
フランジ 付 ボ タンスクリュー
M3×10mm Cap Screw
キャップ スクリュー
M3×10mm Cap Screw
キャップ スクリュー
×4
G050
G109
G109
Engine Mount Set
エン ジ ン マ ウントセット
使用するマフラーに合わせて
図の様に曲げます。
Bend Muffler Stay as
shown in the figure so
that it can be attached to
a muffler to be used.
M4×4mm Set Screw
セットス クリュ ー
M4×4mm Set Screw
セットス クリュ ー
R0087
Muffler Stay
マフラーステー
G094
Middle Belt 396
ミドル ベ ルト
×1
Muffler (Not incld.)
マフラー（別売）
Adjust gear backlash by moving
3×8mm Button Head Sclew position.
３ × ８ m m ス ク リ ュ ー の 位 置 を 調 整 し 、ギ ヤ の
バックラッシュを合 わ せます 。
