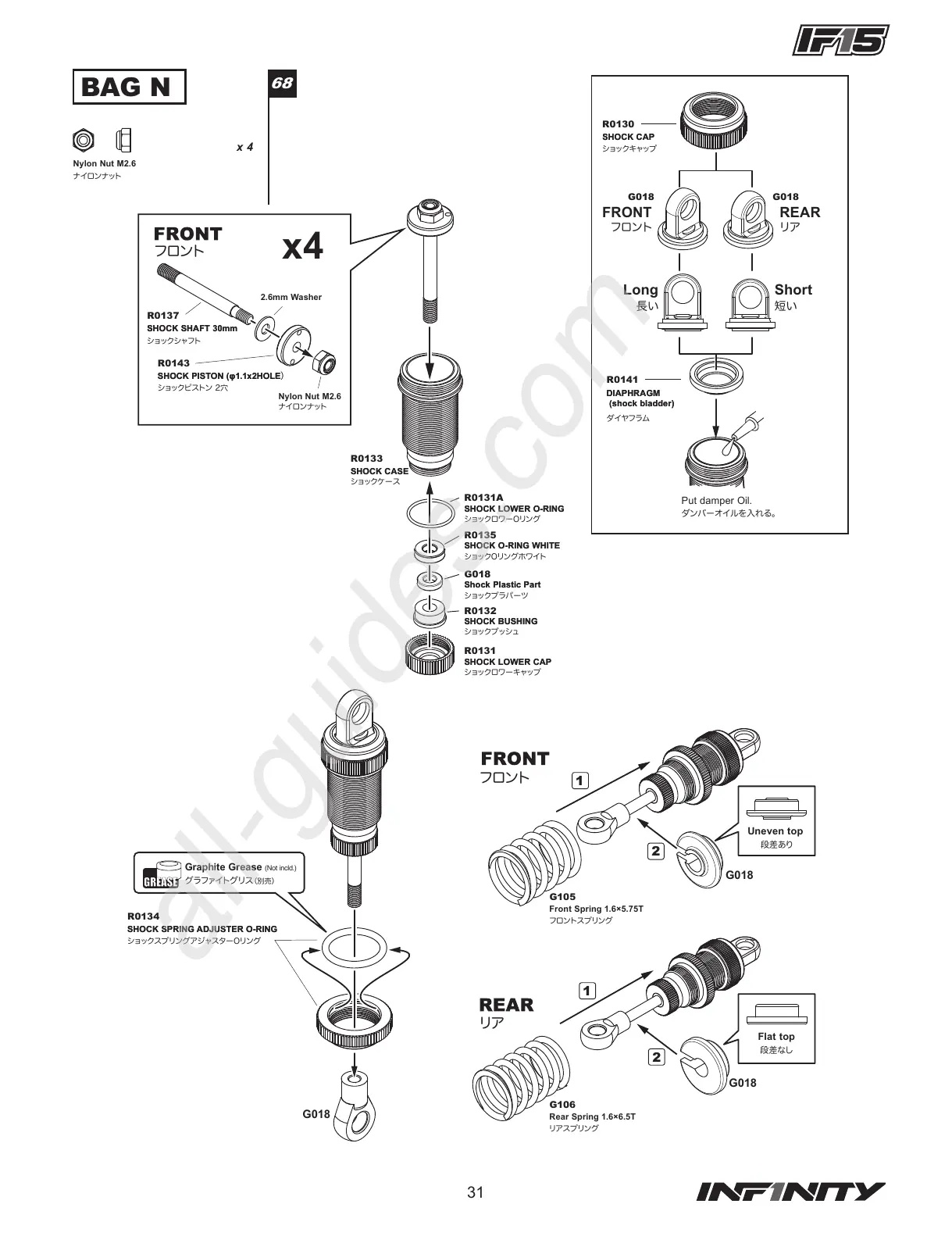

Infinity IF15 - Page 31

65
67
66
M3×3mm Set Screw
セットス クリュ ー
M3×3mm Set Screw
セットス クリュ ー
M3×8mmFlat Head Screw
フラットヘッド ス クリュ ー
G098
Linkegi Set
リンケ ー ジ セット
G005
Ball End Set
ボ ー ル エ ンド セット
G098
G011
G011
G011
Center Bulk Set
セン タ ー バ ル ク セット
R0165/G089
R0165/G098
2mm Stopper
2 m m ストッパ ー
G098
Linkegi Set
リンケ ー ジ セット
×3
M3×3mm Set Screw
セットス クリュ ー
×3
M3×8mm Flat Head Screw
フラットヘッド ス クリュ ー
約13mm
約19mm
R8032G
Fuel Tube(Grey)
燃料チューブ（グレー）
×1
R0109
Pin 2×10mm
ピン
カットする。
Cut it.
R8032GR8032G
Fuel Tube(Grey)Fuel Tube(Grey)
燃料チューブ（グレー）燃料チューブ（グレー）
Servo Horn (Not incld.)
サーボホーン（別売）
8mm
G098の先端がG011の面と同一になるまで締める。
Tighten G011 even with pointed tip of G098.
燃料チューブ（グレー）8mmにカットします。
Cut FUEL TUBE (GREY) to 8mm.
R0165/G098
M3×3mm Set Screw
セットス クリュ ー
M3×8mmFlat Head Screw
フラットヘッド ス クリュ ー
G046
Brake Arm
ブレーキアーム
R0109
Not incld.
別売
Short
短い
FRONT
フロント
REAR
リア
Long
長い
G018
G018
段 差あり
G018
このデータを合体させてください。
G105
Front Spring 1.6×5.75T
フロントス プリング
G106
Rear Spring 1.6×6.5T
リアスプリング
段 差なし
Uneven top
Flat top
R0133
G018 G018
フロント
リア
x4
R0131A
R0135
R0132
R0131
R0130
R0134
R0141
R0137
R0143
2.6mm Washer
Nylon Nut M2.6
ナ イロ ン ナット
Nylon Nut M2.6
ナ イロ ン ナット
x 4
ダンパーオイルを入れる。
Put damper Oil.
2
フロント
2
1
1
SHOCK SHAFT 30mmSHOCK SHAFT 30mm
ショックシャフト
SHOCK CAPSHOCK CAP
ショックキャップ
DIAPHRAGM
(shock bladder)
DIAPHRAGM
(shock bladder)
ダイヤフラム
SHOCK PISTON (φ1.1x2HOLE）SHOCK PISTON (φ1.1x2HOLE）
ショックピストン 2 穴
SHOCK CASESHOCK CASE
ショックケ ー ス
SHOCK LOWER O-RINGSHOCK LOWER O-RING
ショックロワ ー O リン グ
SHOCK O-RING WHITESHOCK O-RING WHITE
ショックOリングホワイト
G018
Shock Plastic PartShock Plastic Part
ショックプ ラ パ ー ツ
SHOCK BUSHINGSHOCK BUSHING
ショックブッシュ
SHOCK LOWER CAPSHOCK LOWER CAP
ショックロワ ー キャップ
SHOCK SPRING ADJUSTER O-RINGSHOCK SPRING ADJUSTER O-RING
ショックスプリングアジャスターOリング
Graphite Grease (Not incld.)
グラファイトグリス（別売）
68
BAG N
31
