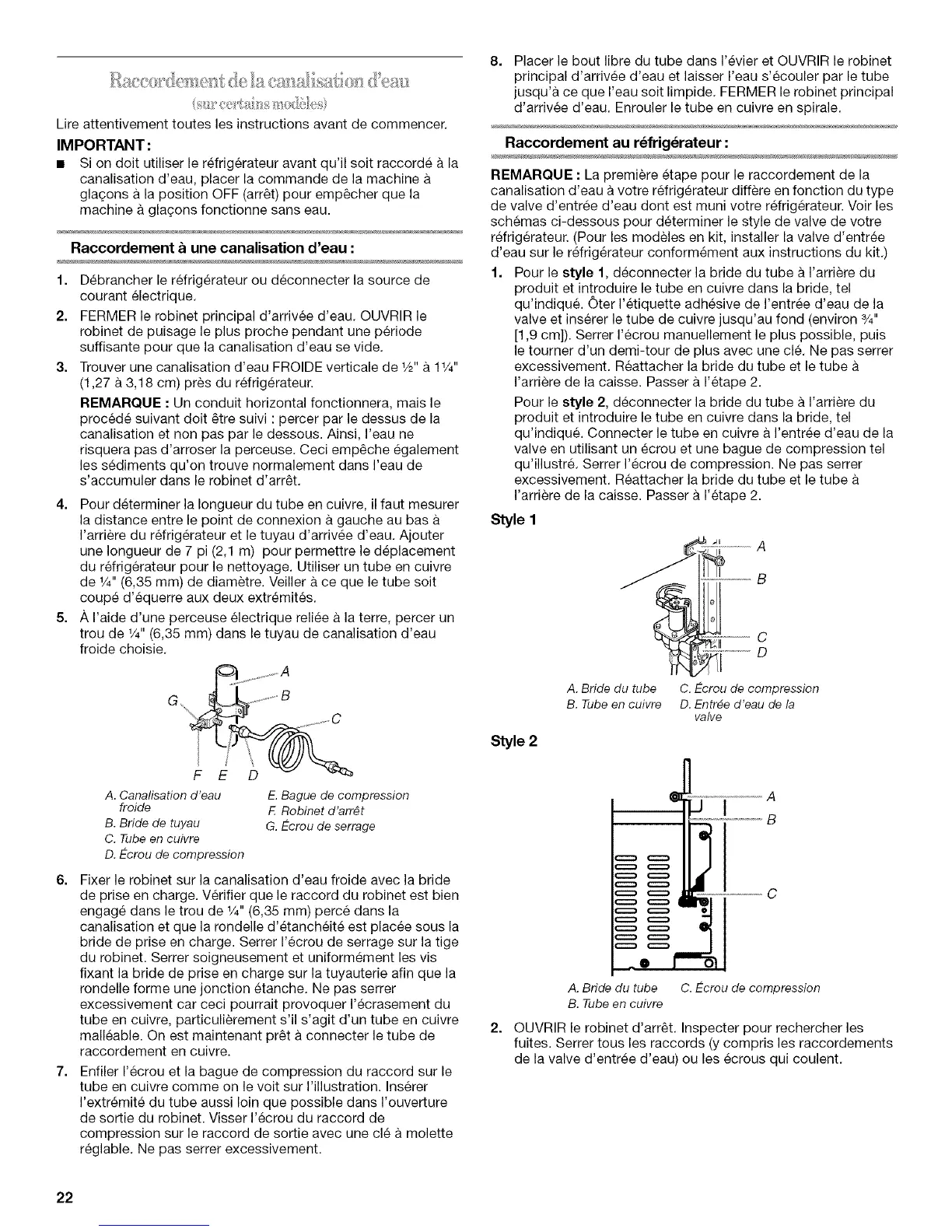

Lire attentivement toutes les instructions avant de commencer.
IMPORTANT:
• Si on dolt utiliser le refrigerateur avant qu'il soit raccorde a la
canalisation d'eau, placer la commande de la machine
gla(_ons a la position OFF (arr_t) pour emp_cher que la
machine a gla9ons fonctionne sans eau.
Raccordement & une canalisation d'eau :
1.
2.
3.
Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
Trouver une canalisation d'eau FROIDE verticale de W' a 1W'
(1,27 a 3,18 cm) pres du refrigerateur.
REMARQUE : Un conduit horizontal fonctionnera, mais le
procede suivant dolt _tre suivi : percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, I'eau ne
risquera pas d'arroser la perceuse. Ceci emp_che egalement
les sediments qu'on trouve normalement dans I'eau de
s'accumuler dans le robinet d'arr_t.
4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion a gauche au bas
I'arriere du refrig@ateur et le tuyau d'arrivee d'eau. Ajouter
une Iongueur de 7 pi (2,1 m) pour permettre le deplacement
du rdrigerateur pour le nettoyage. Utiliser un tube en cuivre
de W' (6,35 mm) de diametre. Veiller ace que le tube soit
coupe d'equerre aux deux extremites.
5. A I'aide d'une perceuse electrique reliee a la terre, percer un
trou de W' (6,35 mm) dans le tuyau de canalisation d'eau
froide choisie.
........................... A
G .\\_ B ............C
F E D _
A. Canalisation d'eau
froide
B. Bride de tuyau
C. Tube en cuivre
D. Ecrou de compression
E. Bague de compression
F. Robinet d'arr_t
G. E-crou de serrage
6. Fixer le robinet sur la canalisation d'eau froide avec la bride
de prise en charge. Verifier que le raccord du robinet est bien
engage dans le trou de W' (6,35 mm) perce dans la
canalisation et que la rondelle d'etancheite est placee sous la
bride de prise en charge. Serrer I'ecrou de serrage sur la tige
du robinet. Serrer soigneusement et uniformement les vis
fixant la bride de prise en charge sur la tuyauterie afin que la
rondelle forme une jonction etanche. Ne pas serrer
excessivement car ceci pourrait provoquer I'ecrasement du
tube en cuivre, particulierement s'il s'agit d'un tube en cuivre
malleable. On est maintenant pr_t a connecter le tube de
raccordement en cuivre.
7. Enfiler I'ecrou et la bague de compression du raccord sur le
tube en cuivre comme on le volt sur I'illustration. Inserer
I'extremite du tube aussi loin que possible dans I'ouverture
de sortie du robinet. Visser I'ecrou du raccord de
compression sur le raccord de sortie avec une cle a molette
reglable. Ne pas serrer excessivement.
8. Placer le bout libre du tube dans I'evier et OUVRIR le robinet
principal d'arrivee d'eau et laisser I'eau s'ecouler par le tube
jusqu'a ce que I'eau soit limpide. FERMER le robinet principal
d'arrivee d'eau. Enrouler le tube en cuivre en spirale.
Raccordement au r_frig_rateur:
REMARQUE : La premiere etape pour le raccordement de la
canalisation d'eau a votre refrigerateur differe en fonction du type
de valve d'entree d'eau dont est muni votre refrigerateur. Voir les
schemas ci-dessous pour determiner le style de valve de votre
refrigerateur. (Pour les modeles en kit, installer la valve d'entree
d'eau sur le refrigerateur conformement aux instructions du kit.)
1. Pour le style 1, deconnecter la bride du tube a I'arriere du
produit et introduire le tube en cuivre dans la bride, tel
qu'indiqu& Oter I'etiquette adhesive de I'entree d'eau de la
valve et inserer le tube de cuivre jusqu'au fond (environ %"
[1,9 cm]). Serrer I'ecrou manuellement le plus possible, puis
le tourner d'un demi-tour de plus avec une cl& Ne pas serrer
excessivement. Reattacher la bride du tube et le tube
I'arriere de la caisse. Passer a I'etape 2.
Pour le style 2, deconnecter la bride du tube a I'arriere du
produit et introduire le tube en cuivre darts la bride, tel
qu'indiqu& Connecter le tube en cuivre a I'entree d'eau de la
valve en utilisant un ecrou et une bague de compression tel
qu'illustr& Serrer I'ecrou de compression. Ne pas serrer
excessivement. Reattacher la bride du tube et le tube
I'arriere de la caisse. Passer a I'etape 2.
Style I
A
Style 2
A. Bride du tube
B. Tube en cuivre
C. Ecrou de compression
D. Entree d'eau de la
valve
2.
A
-J 1
B
==i
_ ......................... C
÷
A. Bride du tube
B. Tube en cuivre
C. E-crou de compression
OUVRIR le robinet d'arr6t. Inspecter pour rechercher les
fuites. Serrer tousles raccords (y compris les raccordements
de la valve d'entree d'eau) ou les ecrous qui coulent.
22
