Style 2 - Contoured

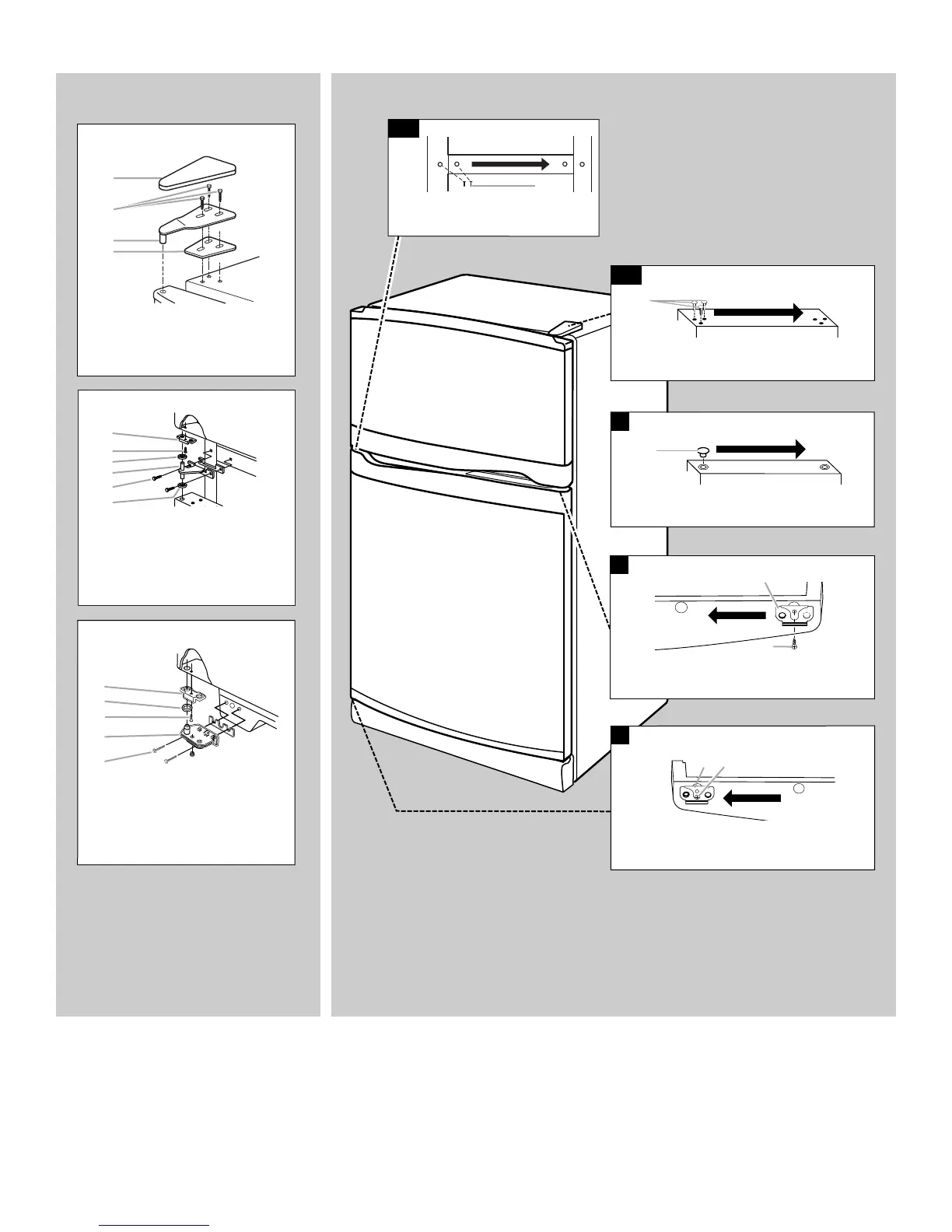

Inversion d'ouverture de la porte (option)
3
1-2
A. Bouchon obturateur de charnière de porte
2
A
A. Butée de porte
B. Vis de butée de porte
A
Démontage des butées de porte
B
A. Bouchons obturateurs de charnière de caisse
Démontage et réinstallation
de la porte
4
A. Butée de porte
B. Vis de butée de porte
B
A
Réinstallation des butées de porte
Charnière supérieure
Charnière inférieure
Charnière centrale
A.
Butée de la porte
A.
Couvercle de la charnière supérieure
B.
Vis de charnière à tête
hexagonale de
5
/
16
"
C.
Charnière supérieure
D.
Cale d'espacement
B. Vis de butée de la porte
D. Charnière centrale
E.
Vis de charnière à tête
hexagonale de
5
/
16
"
C.
Cale d'espacement
F.
Cale d'espacement
A. Butée de la porte
C. Vis de butée de la porte
D. Charnière inférieure
B.
Cale d'espacement
E. Vis de charnière à tête
hexagonale de
5
/
16
"
A
A.
Vis à tête hexagonale
de
5
/
16
"
et rondelles
1-1
A
A
B
C
D
A
B
C
D
E
F
A
B
C
D
E
