DEUTSCH
Gigabit Ethernet Medienkonverter Deutsch
Vielen Dank für den Kauf des Intellinet Gigabit Ethernet Medien-
konverters Medienkonverter verbinden zwei Ethernet-Netzwerke
über größere Distanzen mittels Glasfaserkabel.
MODELLE
• 506533:
Gigabit Ethernet Medienkonverter
1000Base-T auf 1000Base-SX (SC) Multimode, 550 m
•507349:
Gigabit Ethernet Single Mode Medienkonverter
10/100/1000Base-T auf 1000Base-LX (SC) Single Mode, 20 km
ANSCHLÜSSE
TwistedPair–RJ45
Verbinden Sie den UTP-Port des Medienkonverters mit einem
RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch. Cat5e-
Verkabelung oder höher wird empfohlen.
Glasfaser

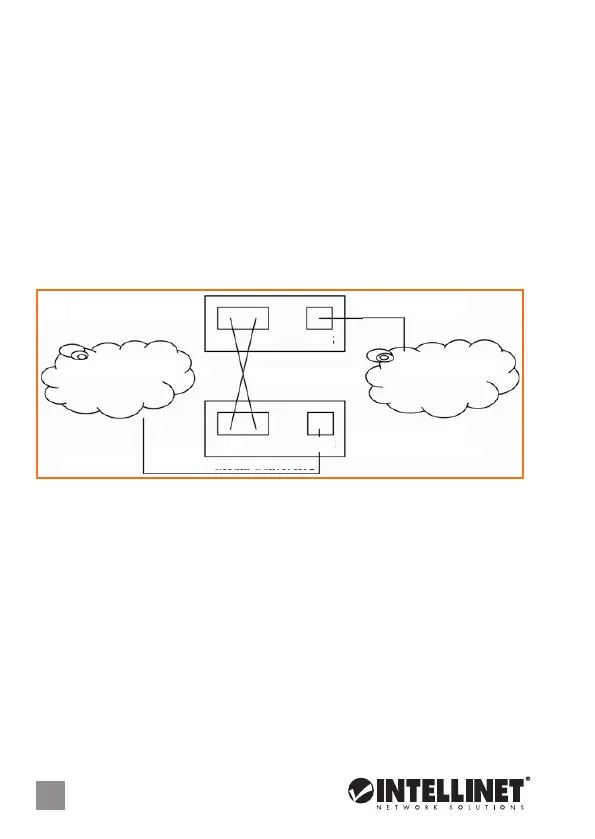

Wie auf der obigen Abb. zu sehen, müssen zwei Glasfaserkabel
zwischen zwei idealerweise gleichen Medienkonvertern
verbunden werden. Stellen Sie eine Verbindung her zwischen
Medien-konverter 1 TX und Medienkonverter 2 RX sowie
zwischen Medienkonverter 1 RX und Medienkonverter 2 TX.
Media Converter 1
Media Converter 2
RJ45
RJ45
TX
TX
RX
RX
OPTICAL FIBER
ETHERNET 1
ETHERNET 2
Twisted Pair
Twisted Pair
