Convertisseur de support Gigabit Ethernet Français
Merci d’avoir acheté le Convertisseur de support Gigabit Ethernet
Intellinet. Les convertisseurs de support connectent deux
réseaux Ethernet sur de plus grandes distances via des câbles de
fibre optique.
MODÈLES
• 506533:
Convertisseur de support Gigabit Ethernet
1000Base-T vers 1000Base-SX (SC) multimode, 550 m
•507349:
Convertisseur de support Gigabit Ethernet monomode
10/100/1000Base-T vers 1000Base-LX (SC) monomode, 20 km
CONNEXIONS
Pairestorsadées–RJ45
Connectez le port UTP du convertisseur à un port RJ45 du réseau;
p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur
est recommandé.
Fibre optique
Comme indiqué ci-dessus, deux câbles de fibre optique doivent
être connectés entre deux convertisseurs de support idéalement
identiques. Établissez une connexion du convertisseur 1 TX au
convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2

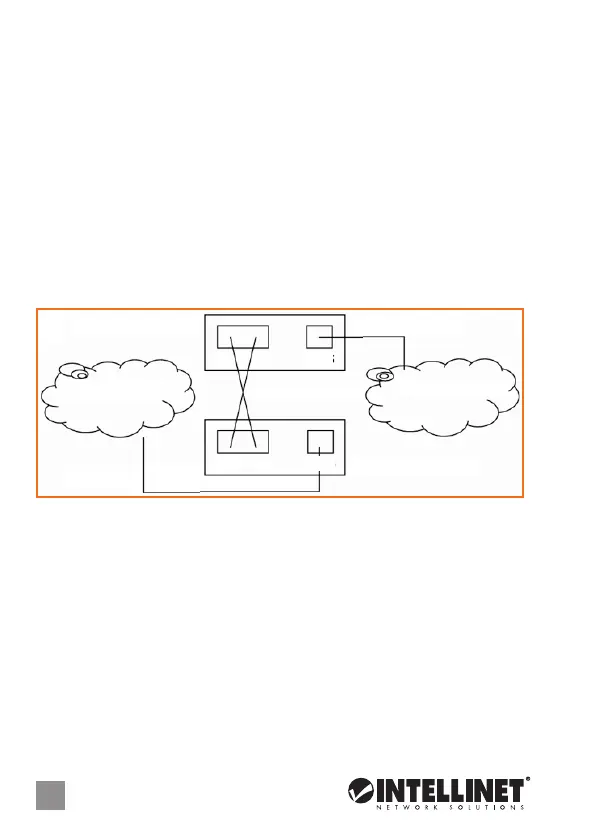

Media Converter 1
Media Converter 2
RJ45
RJ45
TX
TX
RX
RX
OPTICAL FIBER
ETHERNET 1
ETHERNET 2
Twisted Pair
Twisted Pair
