Modelle
• 507158: 10/100/1000Base-T a 1000Base-LX (SC) Single-Mode, 10 km
• 506533: 1000Base-T a 1000Base-SX (SC) Multimodale, 550 m
Connessioni
Twisted Pair – RJ45
Collega una porta UTP del media converter a una porta RJ45 sulla rete; per
esempio, a un Ethernet switch. Cat5e o cablaggi superiori sono consigliati.
Fibra Ottica

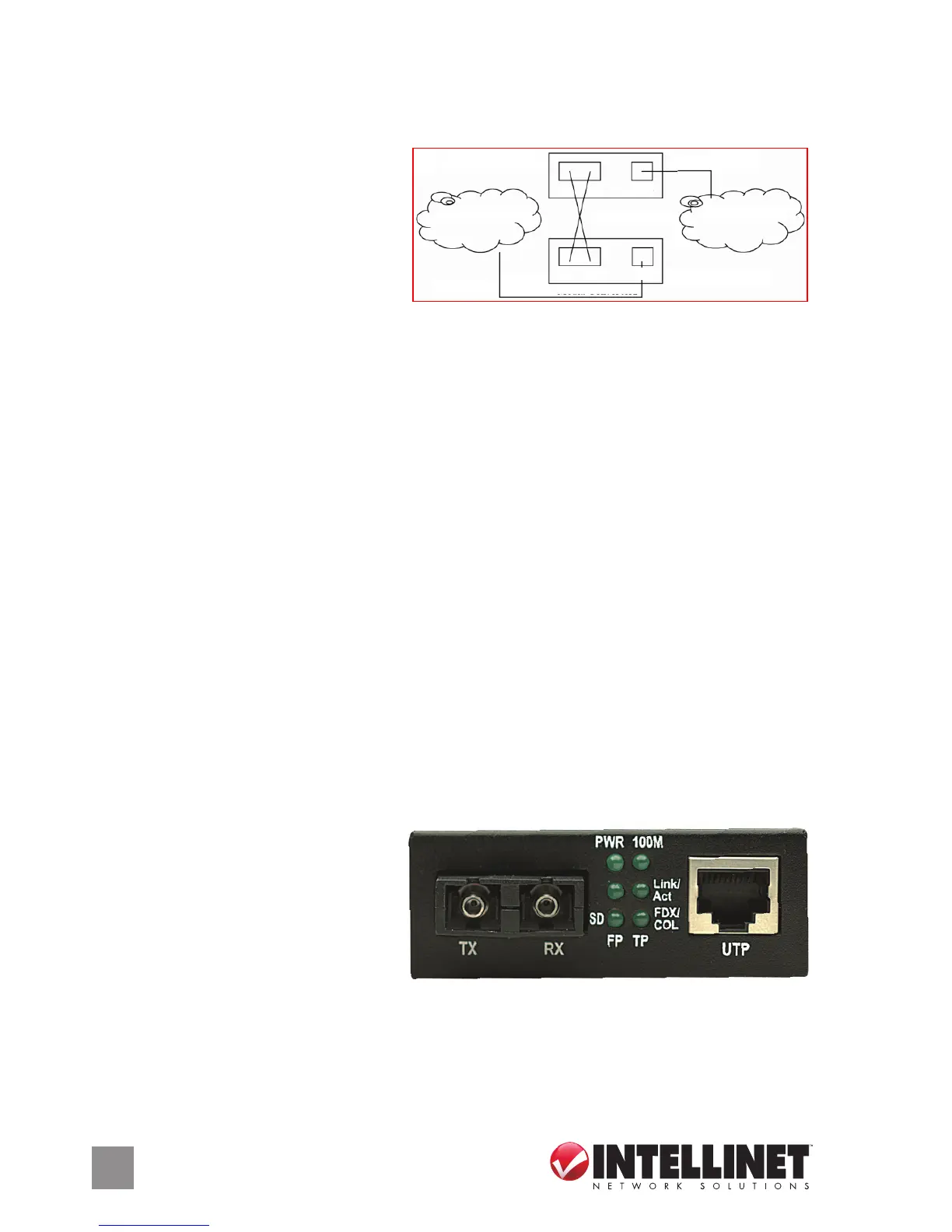

Come indicato sopra, i due cavi in fibra ottica devono essere collegati
idealmente tra due media converter identici. Creare un collegamento tra
Media Converter 1 TX a Media Converter 2 RX, e da Media Converter 1
RX a Media Converter 2 TX. La distanza massima e le specifiche del cavo in
fibra ottica dipendono dal modello. (Vedi la sezione relativa alle Modelli.)
MEDIA CONVERTER 1
MEDIA CONVERTER 2
RJ45
RJ45
TX
TX
RX
RX
OPTICAL FIBER
ETHERNET 1
ETHERNET 2
TWISTED PAIR
TWISTED PAIR
