Vous trouvez les spécifications sur intellinet-network.com. Pour enregistrer
la garantie de votre produit, allez sur le lien web ou scannez le code QR
de votre modèle, que vous trouverez sur la couverture de ce manuel.
Modèles
• 507158: 10/100/1000Base-T vers 1000Base-LX (SC) monomode, 10 km
• 506533: 1000Base-T vers 1000Base-SX (SC) multimode, 550 m
Connexions
Paires torsadées – RJ45
Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un
commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.
Fibre optique
Comme indiqué ci-dessus, deux câbles de fibre optique doivent être
connectés entre deux convertisseurs de support idéalement identiques.

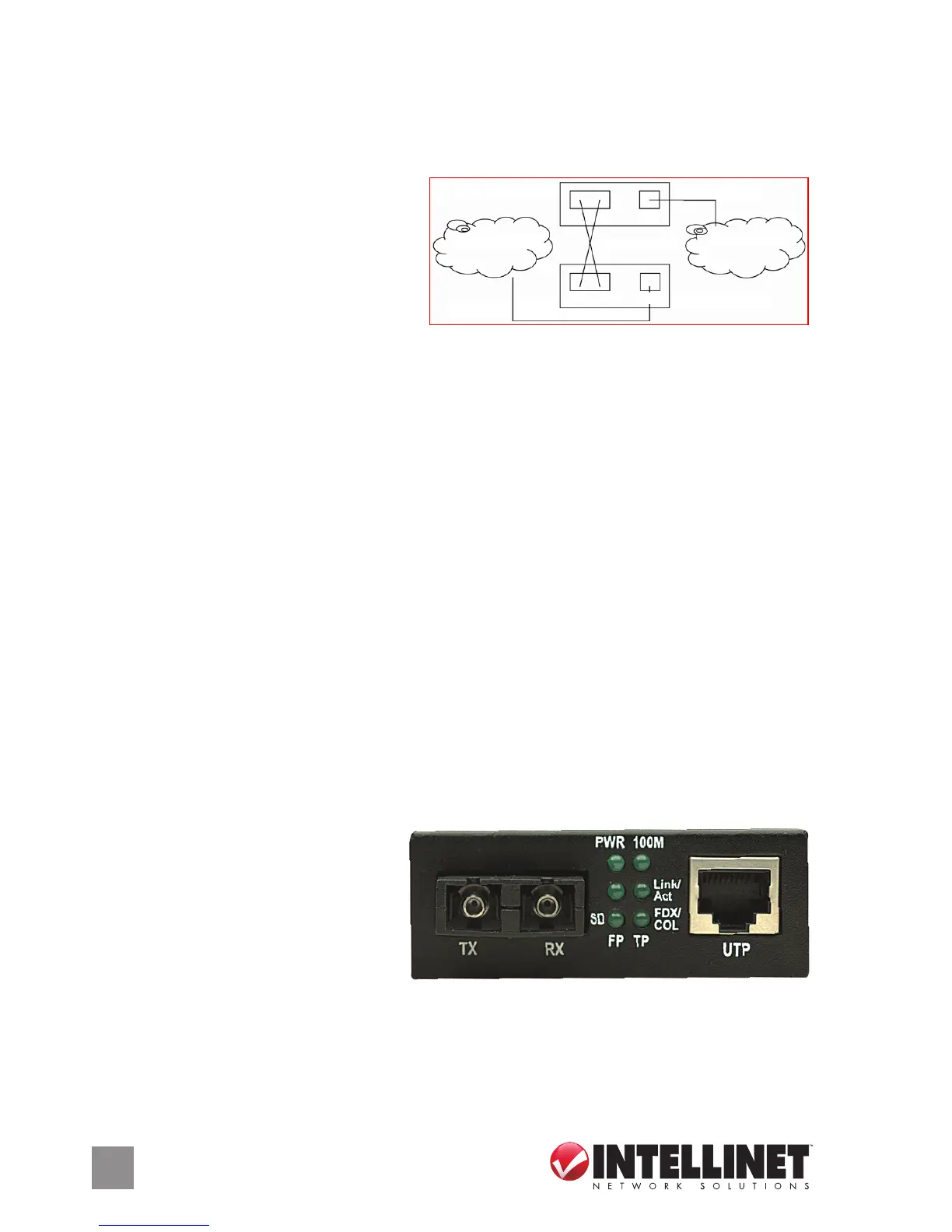

Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et
du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales
et spécifications de câble de fibre dépendent au modèle (cf. Modèles).
MEDIA CONVERTER 1
MEDIA CONVERTER 2
RJ45
RJ45
TX
TX
RX
RX
OPTICAL FIBER
ETHERNET 1
ETHERNET 2
TWISTED PAIR
TWISTED PAIR
