Consulta rápida de la interfaz dual para puertas TruPortal 11 P/N 460802991B 26ENE12 es-ES
Descripción y propósito de cada clavija del módulo de interfaz dual
para puertas
Leyenda Descripción Leyenda Descripción
1 TB1 (bus del
módulo; cableado
desde el dispositivo
anterior y al
dispositivo
siguiente)
9 TB9 (Entrada)
2 TB2 (Lectora) 10 TB10 (Entrada)
3 TB3 (Entrada) 11 TB11 (Lectora)
4 TB4 (Entrada) 12 Puerta 2 (una o dos
lectoras)
5 TB5 (Relé de
apertura y relé
auxiliar, con
clavijas NC2, NO2
y COM2 para el relé
de apertura)
13 Tensión de la lectora
de la Puerta 2
6 TB6 (Bus del
módulo)
14 Puerta 1 (una o dos
lectoras)
7 Antisabotaje 15 Tensión de la lectora
de la Puerta 2
8 TB8 (Relé de
apertura y relé
auxiliar, con
clavijas NC2, NO2
y COM2 para el relé
de apertura)
Regleta Etiqueta de la
clavija
Descripción
TB1 +12 V (+) 12 V - Rojo
ADatos A - Verde
B Datos B - Amarillo
0V (-) 0 V - Negro
TB2 5/12 (+) 5/12 VCC
GRN LED verde
RED/RXD LED rojo
R1D1 Valor 1 de R1
R1D0 Valor 0 de R1
GND Punto de conexión a
masa, valor (-) 0 V
R2D1 Valor 1 de R2
R2D0 Valor 0 de R2

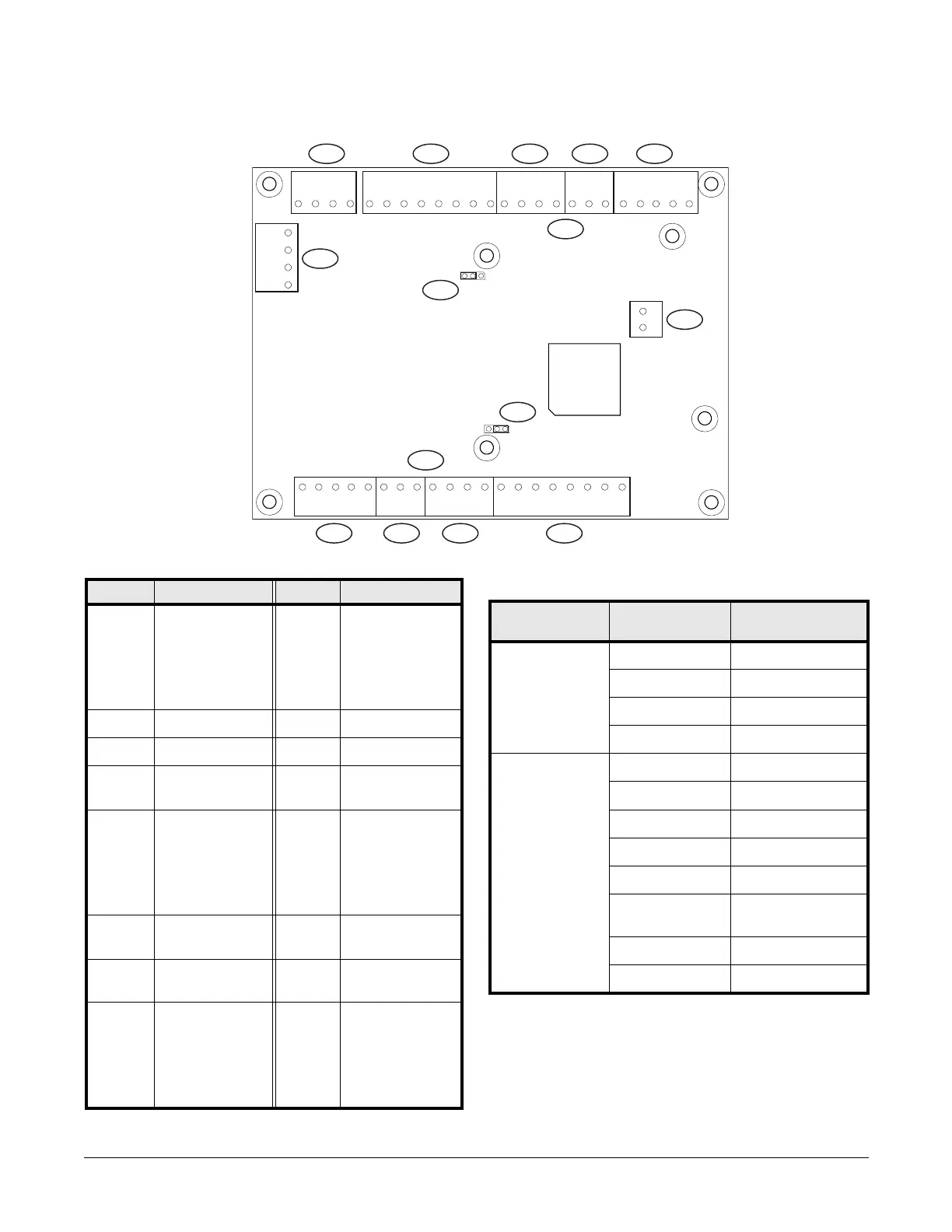

Figura 1. Módulo de interfaz dual para puertas
1 21231231 2 3 4
GND RTMP BUZ 5/12 GRN
RED/
RXD
GNDDCNTRTEGNDAUXNO2COM2 R1D1 R1D0 R2D1NC2COM1NO1 R2D0
0VBA
+5V
+5V
+12V
+12V
12 34 5 612
1234
+12V5/12 GRN
RED/
RXD
GNDR1D1 R1D0 R2D1 R2D0
12 34 5
6121234
GND RTMP BUZ
DCNT
1
2
3
R
T
E
GN
D
AUX
12123
NO2COM2NC2COM1NO1
0VBA
1234
+12V
5
41
32
10
9
6
8
7
15
14
13
12
11
