Guide de référence rapide de l'interface double porte TruPortal 17 P/N 460802991B 26JAN12 fr-FR
Pour le deuxième lecteur de chaque porte, les connexions du lecteur sont
partagées (sauf pour les Data 0 et Data 1 qui sont indépendantes pour
chaque lecteur).
Cavaliers
Alimentation du lecteur pour la porte 1 [J1] et la porte 2 [J2] :
• 5V = 12V réduit à 5V à la porte
• 12V = 12V transmis au lecteur
LED de statut
• LED 1 : LED OK du processeur. Son fonctionnement normal est un
clignotement lent.
• LED 2 : LED OK du SNAPP. Si le numéro de série du module est
configuré et communique avec le contrôleur principal alors la LED est
allumée. Si le numéro de série du module n'est pas programmé et ne
communique pas, la LED est désactivée.
• LED 3 : LED BAD (erreur) de l'alimentation. Si la tension ou le
courant est insuffisant, cette LED clignote. Si la tension est normale, la
LED est éteinte.
Serrures magnétiques et autres serrures
« asservissement en mode sécurité positive »
Le câblage par défaut des serrures de porte est l'asservissement en mode
sécurité négative (alimenté = déverrouillé). Pour les serrures magnétiques et
autres serrures « asservissement en mode sécurité positive » (alimenté =
verrouillé), déplacer le fil NO sur la borne NC du relai de déverrouillage
spécifique.
Note : Le système ne doit pas être installé en mode d'asservissement en
mode sécurité négative sauf si l'autorité compétente l'a autorisé
et ne doit pas gêner le fonctionnement du dispositif antipanique.
(Pas évalué par l'UL.)
Informations sur les contacts de porte et demande
de sortie
Etapes finales
1. Vérifier que les cavaliers de tension des lecteurs correspondent aux
lecteurs spécifiques.
2. Appliquer l'alimentation à l'unité et attendre le « clic » des relais qui
vérifient les indicateurs LED de bon fonctionnement de la carte.
3. Lorsque cette opération est terminée, vérifier qu'aucun fil ne touche le
couvercle avant de fermer le boîtier.
Légendes Description Légendes Description
1 Lecteur 9 R2 Data 0
2 (+) 5/12 Vcc 10 Rouge (1)
3 LED verte 11 Marron (4)
4 LED rouge 12 Orange (5)
5 R1 Data 1 13 Blanc (3)
6 R1 Data 0 14 Vert (2)
7 Masse de signal (-)
0V
15 Noir (6)
8 R2 Data 1

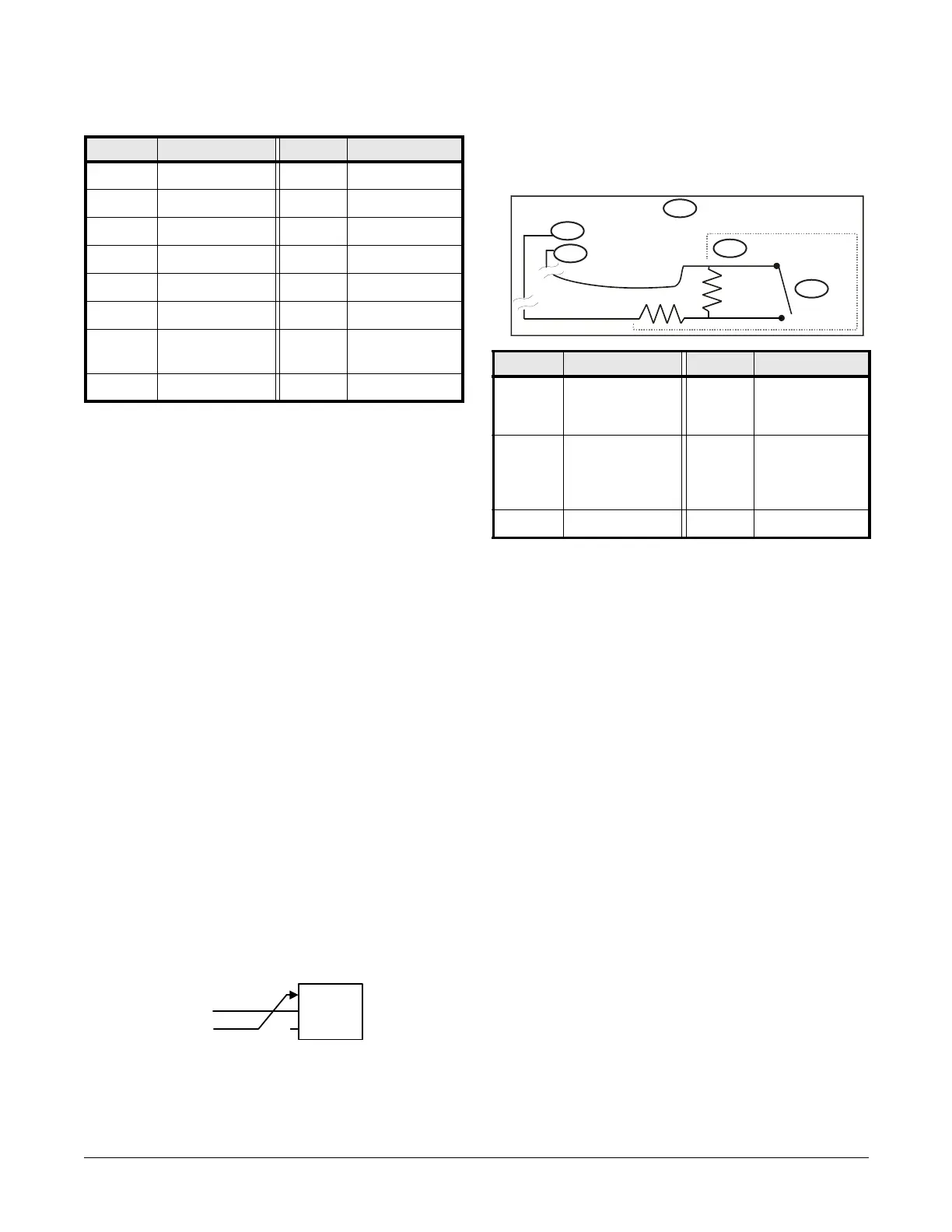

Légendes Description Légendes Description
1 Circuit de contacts
de porte standard
(EOL double)
4 Insataller les
résistances près du
contact de porte
2 Entrée de contact de
porte
5 Contact de porte
(doit correspondre/
suivre l'état de la
porte)
3 COM/partagé
1 kΩ
1 kΩ
5
4
1
3
2
