Guide de référence rapide de l'interface double porte TruPortal 19 P/N 460802991B 26JAN12 fr-FR
Broches du module d'interface double porte
Légendes Description Légendes Description
1 TB1 (bus de
module, câblé
depuis le dispositif
précédent et
jusqu'au dispositif
suivant)
9 TB9 (Entrée)
2 TB2 (Lecteur) 10 TB10 (Entrée)
3 TB3 (Entrée) 11 TB11 (Lecteur)
4 TB4 (Entrée) 12 Porte 2 (un ou deux
lecteurs)
5 TB5 (Relai de
déverrouillage et
relai auxiliaire, avec
broche NC2, NO2
et COM2 pour relai
de déverrouillage)
13 Tension de lecteur
de la porte 2
6 TB6 (bus du
module)
14 Porte 1 (un ou deux
lecteurs)
7 Autoprotection 15 Tension de lecteur
de la porte 2
8 TB8 (Relai de
déverrouillage et
relai auxiliaire, avec
broche NC2, NO2
et COM2 pour relai
de déverrouillage)
Bornier Etiquette de
broche
Description
TB1 +12V (+) 12V - Rouge
A Data A - Vert
B Data B - Jaune
0V (-) 0V - Noir
TB2 5/12 (+) 5/12 Vcc
VERT LED verte
ROUGE/RXD LED rouge
R1D1 R1 Data 1
R1D0 R1 Data 0
GND Masse de signal (-) 0V
R2D1 R2 Data 1
R2D0 R2 Data 0
TB3 DCNT Entrée de contact de
porte
GND COM/partagé
RTMP Entrée autoprotection
de lecteur
BUZ BUZ Out (-)

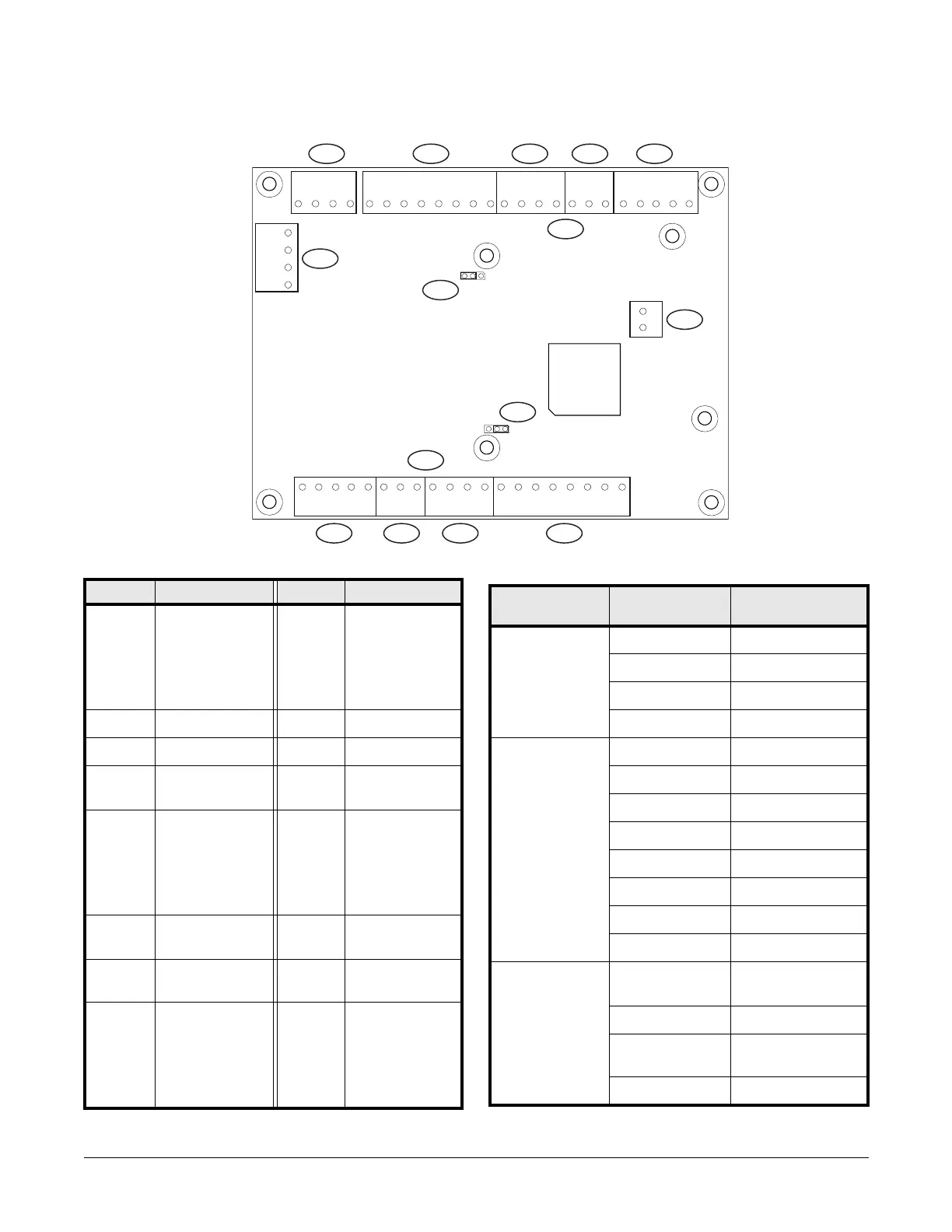

Figure 1: Module d'interface double porte
1 21231231 2 3 4
GND RTMP BUZ 5/12 GRN
RED/
RXD
GNDDCNTRTEGNDAUXNO2COM2 R1D1 R1D0 R2D1NC2COM1NO1 R2D0
0VBA
+5V
+5V
+12V
+12V
12 34 5 612
1234
+12V5/12 GRN
RED/
RXD
GNDR1D1 R1D0 R2D1 R2D0
12 34 5
6121234
GND RTMP BUZ
DCNT
1
2
3
R
T
E
GN
D
AUX
12123
NO2COM2NC2COM1NO1
0VBA
1234
+12V
5
41
32
10
9
6
8
7
15
14
13
12
11
