Guide de référence rapide de l'interface double porte TruPortal 21 P/N 460802991B 26JAN12 fr-FR
Légendes Description Légendes Description
1 Câble de lecteur
[6/10ème mm de
diamètre
(22 AWG), blindé,
3 paires]
10 Porte 1 ou 2 (avec
ferme-porte)
2 Câblage des
contacts/capteurs de
porte [6/10ème mm
de diamètre
(22 AWG), 1 paire]
11 Dernier module
3 Demande de sortie
(REX)
12 Transducteur
4 Câblage des
boutons RTE
[6/10ème mm de
diamètre
(22 AWG), 1 paire]
13 Bloc
d'alimentation
5 Serrure de porte 14 Module suivant
6 Câblage de serrure
de porte [1 mm de
diamètre
(18 AWG), 1 paire]
15 Bus de module
[0,5 mm de
diamètre
(24 AWG), 4 fils
blindés, 120 ohms]
7 Câblage des relais
AUX [6/10ème mm
de diamètre
(22 AWG), 1 paire]
16 Au contrôleur ou
module précédent
8 Câblage des entrées
AUX [6/10ème mm
de diamètre
(22 AWG), 1 paire]
17 Alimentation
entrée 12 vcc
9 Entrée AUX 18 Module d'interface
double porte
Légendes Description Légendes Description

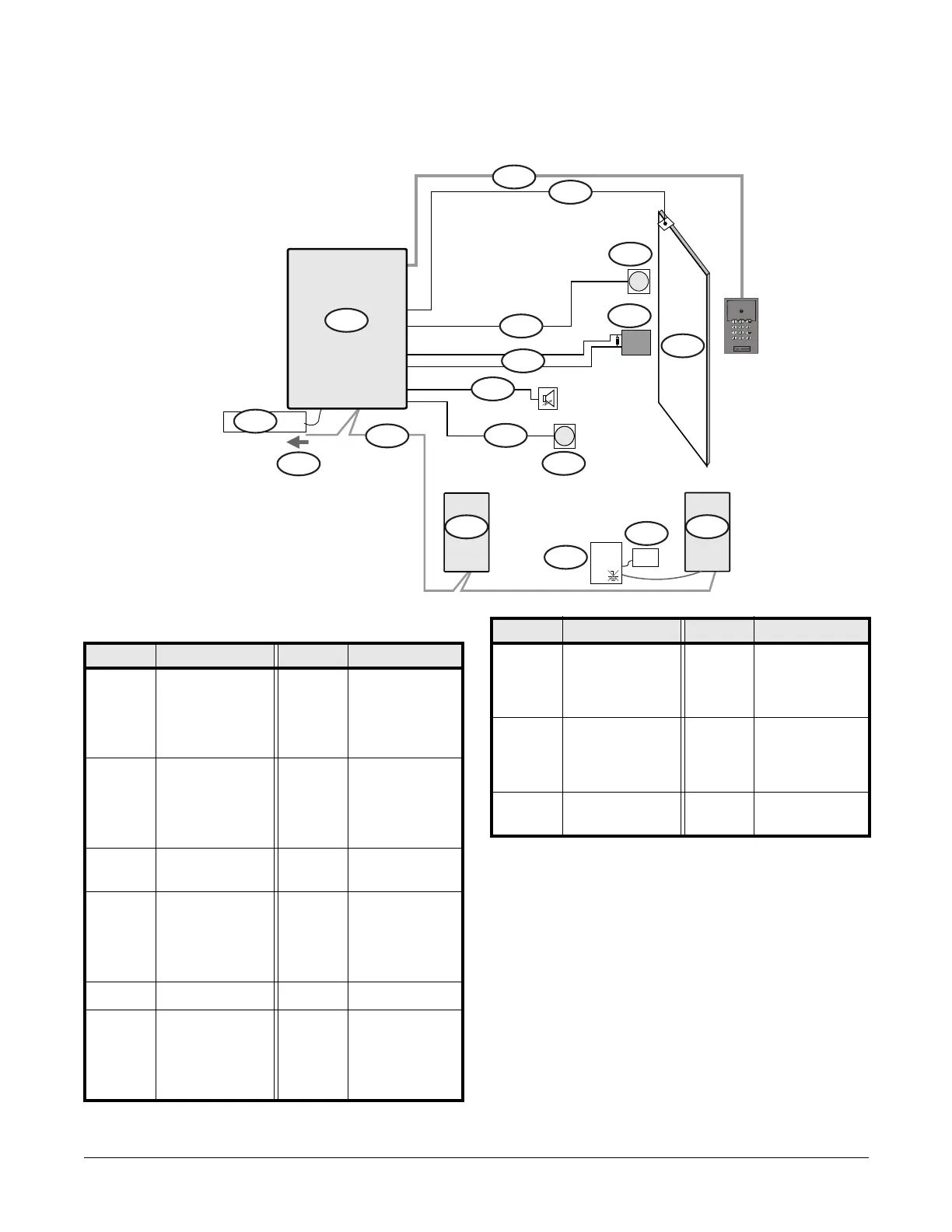

Figure 2: Composants et spécifications des câbles
*
5
4
1
3
2
10
9
6
8
7
15
14
13
12
11
18
17
16
