Consulta rápida de la interfaz dual para puertas TruPortal 9 P/N 460802991B 26ENE12 es-ES
Para la segunda lectora de cada puerta, las conexiones son compartidas (a
excepción del Valor 0 y el Valor 1, que son independientes para cada
lectora).
Puentes
Alimentación de la lectora de la puerta 1 [J1] y la puerta 2 [J2]:
• 5 V = 12 V reducidos a 5 V en la puerta
• 12 V = 12 V pasan a la lectora
LED de estado
• LED 1: Este es el LED de procesador en funcionamiento. Su acción
normal es un parpadeo lento.
• LED 2: Este es el LED de SNAPP en funcionamiento. Si el número de
serie del módulo está configurado y en comunicación con el tablero
principal, el LED está encendido. Si el número de serie del módulo no
está programado o no está en comunicación, el LED está apagado.
• LED 3: Este es el LED de problemas de alimentación. Si la tensión o
la intensidad son insuficientes, este LED parpadea. Si la tensión es
normal, el LED está apagado.
Cerraduras magnéticas y otras cerraduras normal
cerrado (Fail-Safe)
El cableado por defecto de las cerraduras es normal abierto (Fail Secure), es
decir, la puerta permanece cerrada cuando la cerradura no está alimentada.
Para cerraduras magnéticas y otras cerraduras normal cerrado (la puerta
permanece abierta cuando la cerradura no está alimentada), mover el cable
NO al terminal NC para el relé de apertura específico.
Nota: El sistema no se debe instalar en el modo normal abierto a menos
que esté permitido por la autoridad local competente y no
interfiera con el funcionamiento del sistema de pánico. (No
evaluado por UL).

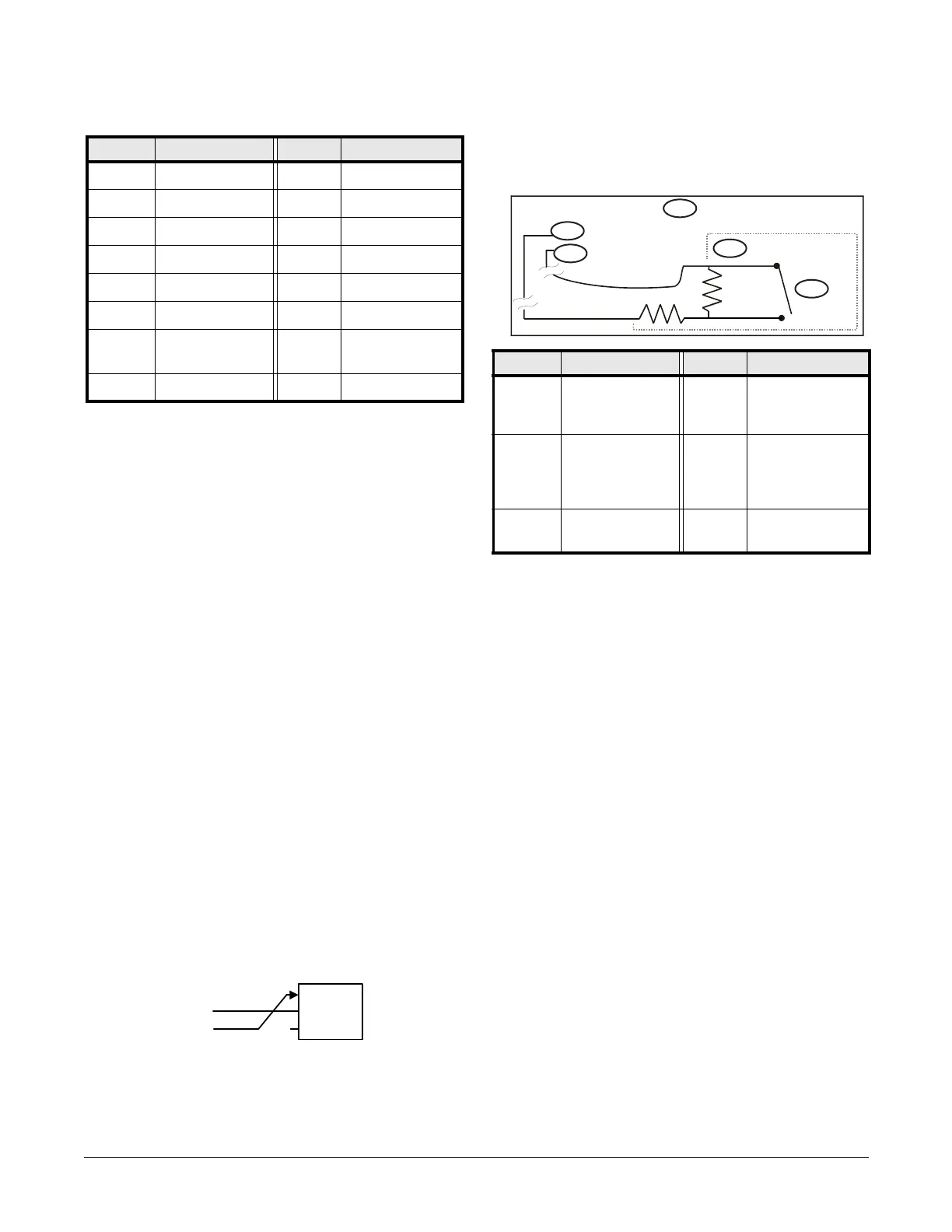

Detalle del contacto de la puerta y solicitud de
salida
Pasos finales
1. Comprobar que los puentes de tensión corresponden a las
especificaciones de las lectoras instaladas.
2. Alimentar la unidad y escuchar los relés al hacer clic, verificando a
través de los indicadores LED el funcionamiento correcto de la tarjeta.
3. Al terminar, antes de cerrar la unidad, asegurarse de que todos los
cables están libres y no serán atrapados por la tapa.
Leyenda Descripción Leyenda Descripción
1 Lectora 9 Valor 0 de R2
2 (+) 5/12 VCC 10 Rojo (1)
3 LED verde 11 Marrón (4)
4 LED rojo 12 Naranja (5)
5 Valor 1 de R1 13 Blanco (3)
6 Valor 0 de R1 14 Verde (2)
7 Punto de conexión a
masa, valor (-) 0 V
15 Negro (6)
8 Valor 1 de R2
Leyenda Descripción Leyenda Descripción
1 Circuito típico de
contacto de puerta
(fin de línea doble)
4 Instalar resistencias
cerca del contacto
de la puerta
2 Entrada del
contacto de puerta
5 Contacto de puerta
(debe coincidir con
el estado de la
puerta)
3 Comunicación/
compartida
1 kΩ
1 kΩ
5
4
1
3
2
