IPC 161 B - Page 16

16
IT
GB
• CASSETTO DI RACCOLTA
( VALIDO PER TUTTI I MODELLI )

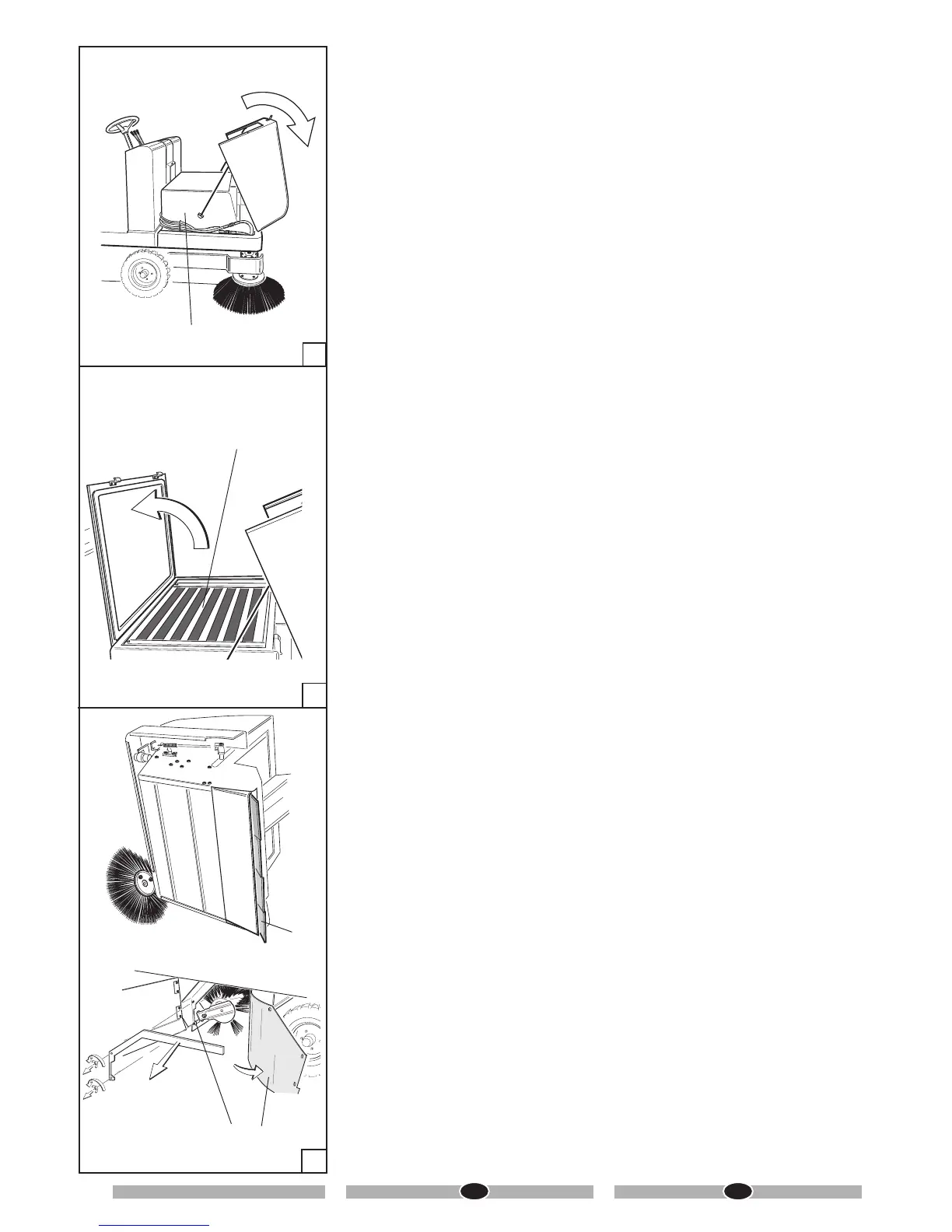

Il cassetto di raccolta in lamiera d’acciaio,
part. 4 Fig. 9, serve a contenere tutto il
materiale raccolto dalla spazzola centrale
e la polvere del ltro.
IMPORTANTE: L’operazione di
svuotamento del contenitore deve
sempre essere eseguita munendosi di
guanti ed eventualmente mascherina
per proteggere le vie respiratorie dalla
polvere, sempre presente in questa
operazione.
• SVUOTAMENTO DEL CASSETTO DI
RACCOLTA
( VALIDO PER TUTTI I MODELLI )
Per svuotare il contenitore di raccolta
procedere come segue, part. 4 Fig. 9:
1.Scuotere il ltro per almeno 10” a ap e
contenitore chiusi,vericare che il motore
aspirazione non sia in funzione.
2.Sollevare il contenitore al livello
necessario.
3.Aprire il ap.
• SISTEMA FILTRANTE
( VALIDO PER TUTTI I MODELLI )
Il sistema ltrante è costituito dal ltro
in tessuto part. 41 Fig.10; esso permette
alla macchina di poter spazzare senza
sollevare polvere .
• GUARNIZIONI ANTIPOLVERE
(VALIDO PER TUTTI I MODELLI )
Le guarnizioni antipolvere, part. A-B-
C-D Fig. 11, sono importantissime per
il buon funzionamento della macchina;
esse circondano la spazzola centrale
e permettono l’effetto aspirante. È
importante perciò vericare spesso la
loro buona condizione.
ELENCO GUARNIZIONI
A. Guarnizione laterale dx.
B. Guarnizione laterale sx.
C. Guarnizione posteriore.
D. Guarnizione ap.
11
• COLLECTION BOX
( FOR ALL MODELS)
The collection box made of sheet steel,
part 4 Fig. 9, contains all the material
collected by the central brush and the
dust from the lter .
IMPORTANT: Emptying the container
must always be done with the wear
gloves and possibly a mask to protect
your mask to protect your mask to
protect your lungs from the dust that
lungs from the dust that lungs from the
dust that is ever present in this job.
• EMPTYING THE COLLECTING
CONTAINER
( VALIDO PER TUTTI I MODELLI )
To empty the collecting container,
proceed as follows, part 4 Fig. 9:
1.Keep shaking the lter for at leat10
“ while keeping the ap and container
closed, make sure that the suction motor
is not working.
2.Lift the container at the necessary
level.
3.Open the ap.
• FILTERING SYSTEM
( FOR ALL MODELS)
The ltering system consists in a fabric
lter part. 41 Fig.10; it allows the machine
to brush without raising dust .
• DUST FLAPS
( FOR ALL MODELS)
The dust aps, part A-B-C-D Fig. 11, are
very important for the correct functioning
of the sweeper; they surround the central
brush and help provide a suction effect. It
is therefore important to check the good
condition of these aps frequently.
LIST SEALS
A. RH seal.
B. LH seal (not in sight).
C. Rear seal.
D. Flap seal.
D
9
4
10
41
A - B
C
