6
8
A - B
C
45
47
46
49
48
26
15
1
5
2/1
2
7
DEEL AFB BESCHRIJVING CODE
1 6
MOTORKAP
2 6
RECHTER AFSCHERMING
2/1 6
LINKER AFSCHERMING
5 6
KAP VOORKANT
• BEVEILIGINGEN
(GELDT VOOR ALLE MODELLEN)

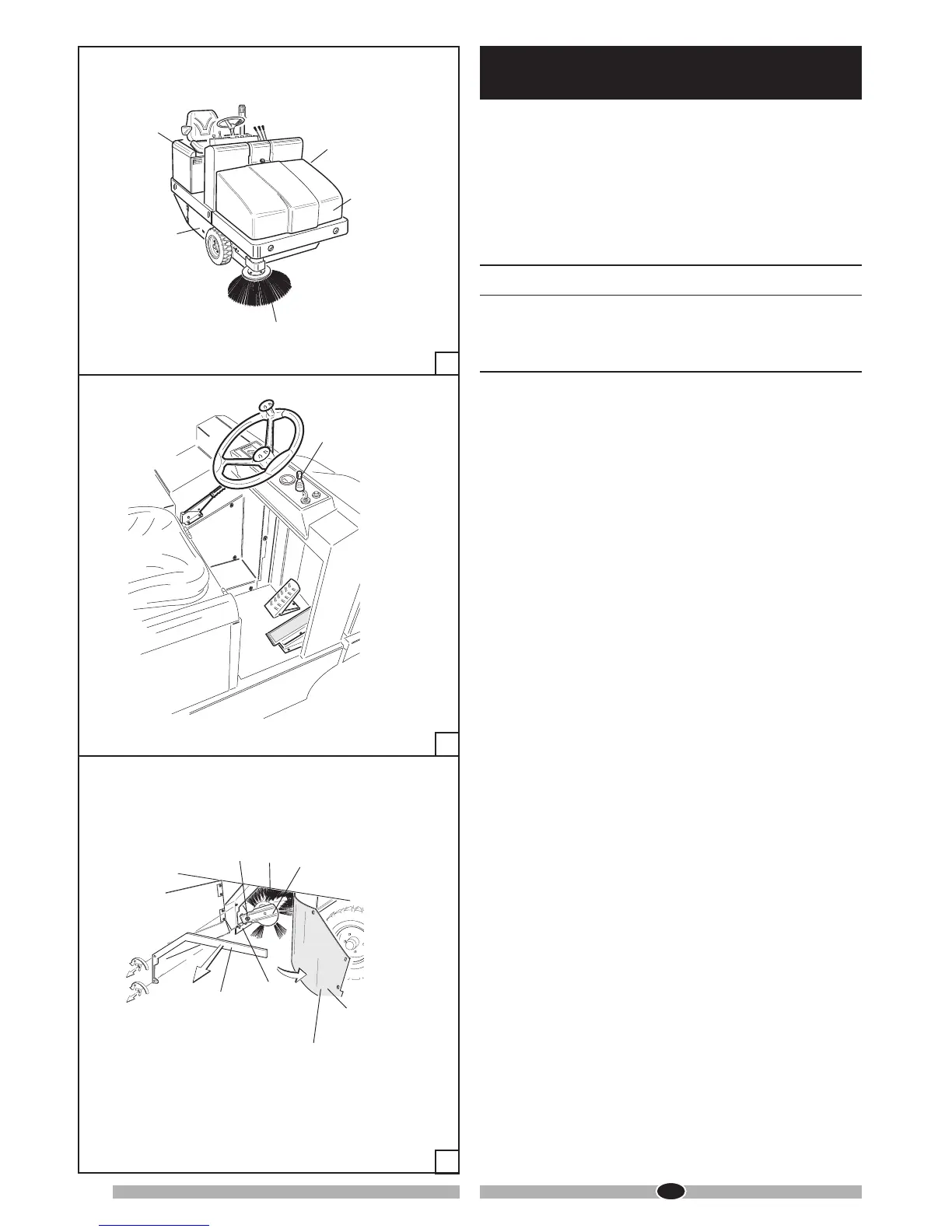

In Afb. 6 worden de beveiligingen weergegeven die volledig en
uiterst nauwkeurig gemonteerd dienen te worden. De machine
mag niet gebruikt worden terwijl er beveiligingen ontbreken
of beschadigd zijn: onderstaand worden de beveiligingsin-
richtingen beschreven met de betreffende bestelcode:
• ZIJBORSTEL
(GELDT VOOR ALLE MODELLEN)
De zijborstel (deel 15 Afb. 6) dient voor het verzamelen van
stof en afvalresten, uitsluitend tijdens het schoonmaken van
randen, hoeken en proelen, waarna hij uitgeschakeld moet
worden (til met de hendel deel 26 Afb. 7 op) om te voorkomen
dat er onnodig stof opwaait en omdat de zijborstel minder
grondig reinigt dan de middelste borstel.
OPGELET: Kom tijdens het draaien nooit met de handen
aan de zijborstel en veeg geen draadvormig
materiaal op.
• MIDDELSTE BORSTEL
(GELDT VOOR ALLE MODELLEN)
De middelste borstel, deel 45 Afb. 8, is de hoofdcomponent
van de machine, waarmee stof en vuilresten in de verzamel-
bak worden geveegd; de borstel bestaat, met het oog op het
te verzamelen materiaal, in verschillende uitvoeringen qua
hardheid en borstelharen; hij kan in hoogte afgesteld worden
naarmate hij verslijt.
BELANGRIJK: Verzamel geen stukken touw en draad in
het algemeen, spanband voor verpakking,
hooibalen of stro e.d. om te voorkomen dat
ze om de borstel vastdraaien en hem be-
schadigen.
6. BESCHRIJVING VAN DE
MACHINE
