• BESCHRIJVING VAN DE
BEDIENINGSORGANEN
(SPECIFIEK VOOR MODEL 161 E)

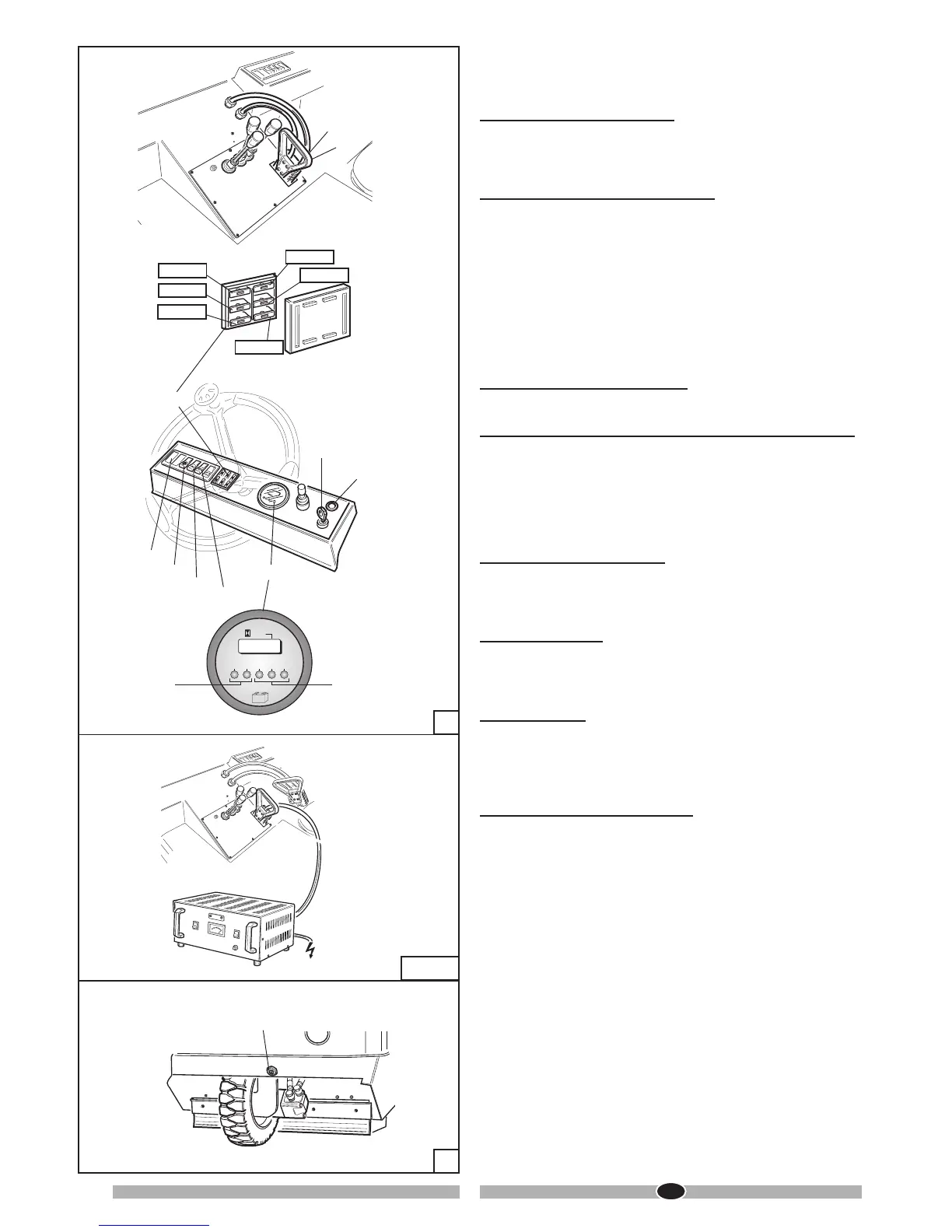

STARTSCHAKELAAR deel 19/1
Stand ON CONTACT
Stand OFF TERUG
INDICATOR ACCUPEIL URENTELLER
Deel 21/1 Afb. 13 geeft de lading van de accu weer:
100% GROEN lampje - accu GELADEN
75% GROEN lampje - accu GELADEN
50% GROEN lampje - accu GELADEN
25% ORANJE lampje - accu RESERVE
0% ROOD lampje - accu LEEG
- OPLADEN
CLAXONSCHAKELAAR deel 20/1
PANEEL SCHAKELAARS EN CONTROLE LAMPJES deel 22/1
A/1 links schakelaar verlichting
B/1 midden schakelaar motor
zuigventilator
C/1 rechts schakelaar motor
lterschudder
ZEKERINGHOUDER deel 24/1
Zekering A - 30A Zekering B - 7,5A
Zekering C - 15A Zekering D - 7,5A
Zekering E - 25A Zekering F - 7,5A
STEKKER deel 17/1
Tijdens het werken moet de stekker zich in stand A bevin-
den.
OPLADEN ACCU
Om de accu op te laden moet de connector van de acculader
op de connector van de machine worden aangesloten zoals
weergegeven in Afb. 13/A.
GELUIDSSIGNAAL deel 50 Afb. 14
Het geluidssignaal waarschuwt ervoor dat de machine ach-
teruit rijdt.
