Fig 1
Fig 2
Ref. No. 28-8932-0817-01/0826

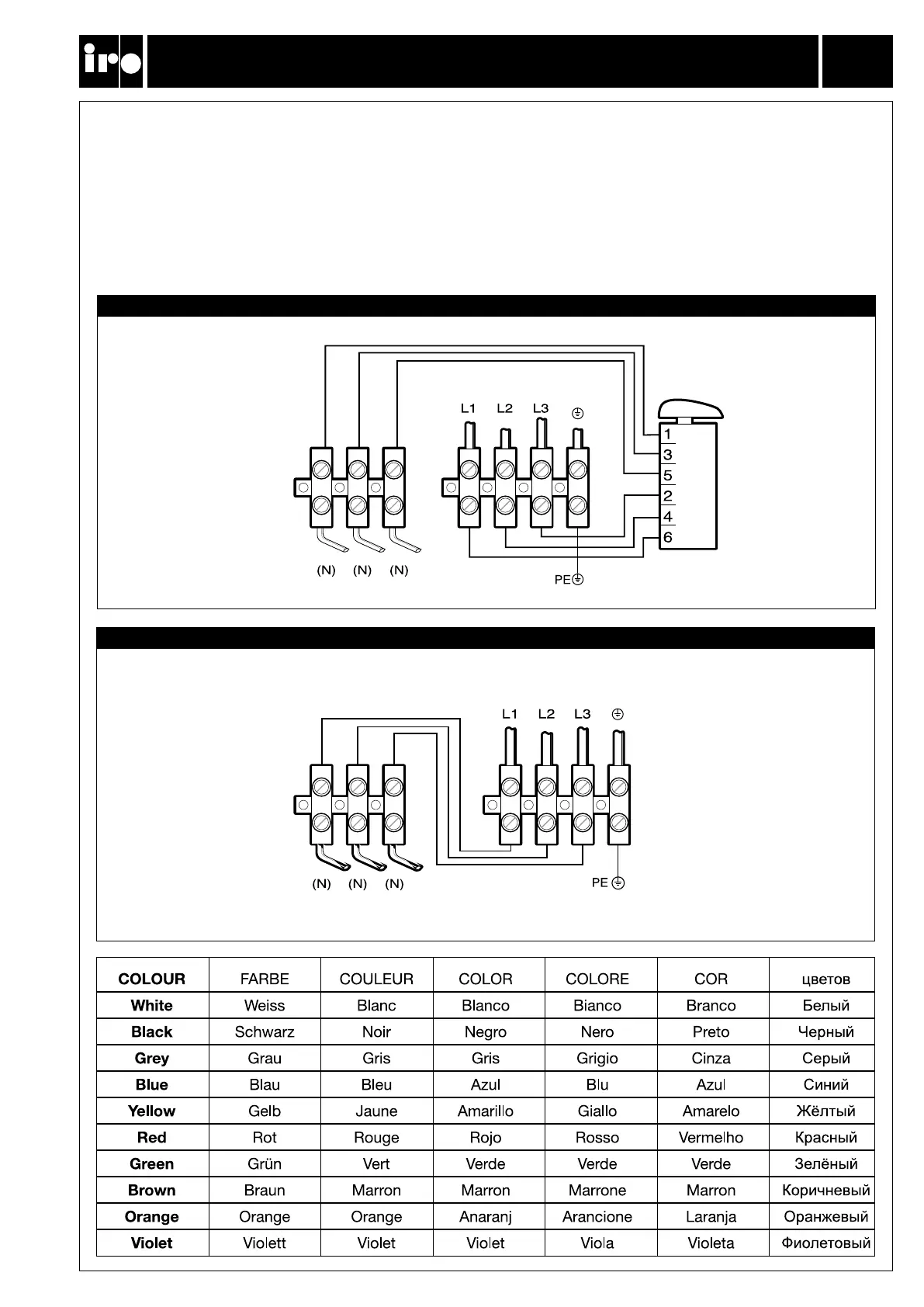

The wiring diagrams on the following page refer to control boxes equipped with a main switch
(as in g.1 below). The mains supply shall be connected to L1, L2, L3 and EARTH. When the control
box is not equipped with a main switch the mains supply shall be connected as in g.2.
Das Verdrahtungsdiagramm auf den folgenden Seiten bezieht sich auf die Kontrollkasten mit Hauptschalter
(wie in Figur 1 unten). Der Hauptanschluss soll verbunden werden mit L1, L2, L3 und Erde. Wenn der Kontrollkasten
nicht mit einem Hauptschalter ausgerüstet ist, soll der Anschluss wie in Figur 2 abgebildet erfolgen.
With main switch • Mit Hauptschalter
Without main switch • Ohne Hauptschalter
MAINS CONNECTION
NETZANSCHLUSS
