27
IIT 1500 Français
SECTION 2 - INTRODUCTION
Déballage et inspection
Déballez l'instrument et vériez que le contenu n'est pas endommagé. Si des
éléments viennent à manquer ou sont endommagés, contactez le fournisseur.
L'instrument est fourni avec les éléments suivants :
1. Testeur d'isolement
2. Paire de cordons de test (un cordon rouge et un cordon noir)
3. Manuel d'utilisation
4. Paire de pinces crocodiles (une pince rouge et une pince noire)
5. Sonde de test à distance
6. Étui protecteur en caoutchouc
7. Kit de montage du testeur
8. Piles
Descriptif de l'instrument

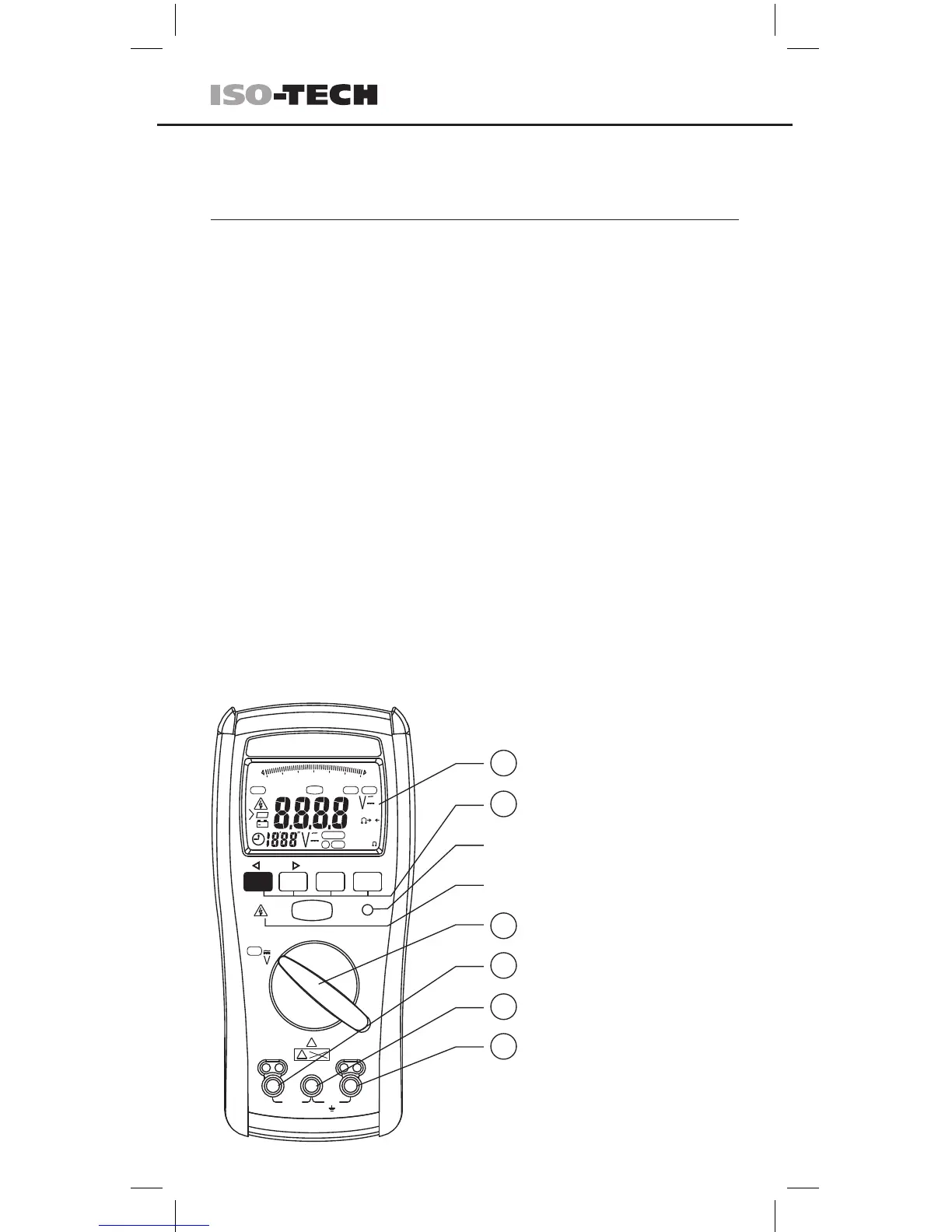

Illustration du panneau avant
1. Afchage LCD : 4 000 points
2. Boutons-poussoirs réservés aux caractéristiques
3. Commutateur rotatif permettant de mettre le testeur sous/hors tension et
de sélectionner une fonction
4. Borne d'entrée de la fonction Ω
5. Borne d'entrée commune (terre de référence) pour toutes les fonctions
6. Borne d'entrée pour les fonctions de mesure de la tension et de test
d'isolement
LPF
OFF
RECALL
COMP STORE LOCK
PASS
PI/DAR
TEST
FUSED
V
!
INSULATION> 660V
COM
CAT IV
600 V
!
TEST
100Gk
10Gk
100k
0
10M
100kM
100M
COMPARE
100 200
500 KM
PI DAR
MEM APO LPFLOCKAUTO SENSE
+
AC
DC
AC
DC
K M Ω
G
µ m A
0
Afchage
Caractéristiques
Indicateur PASS (Passe)
Indicateur de haute tension
Fonctions et interrupteur
marche/arrêt
Entrée Ω
Entrée COM (Commune)
Entrée V INSULATION
(Tension isolement)
1
2
3
4
5
6
