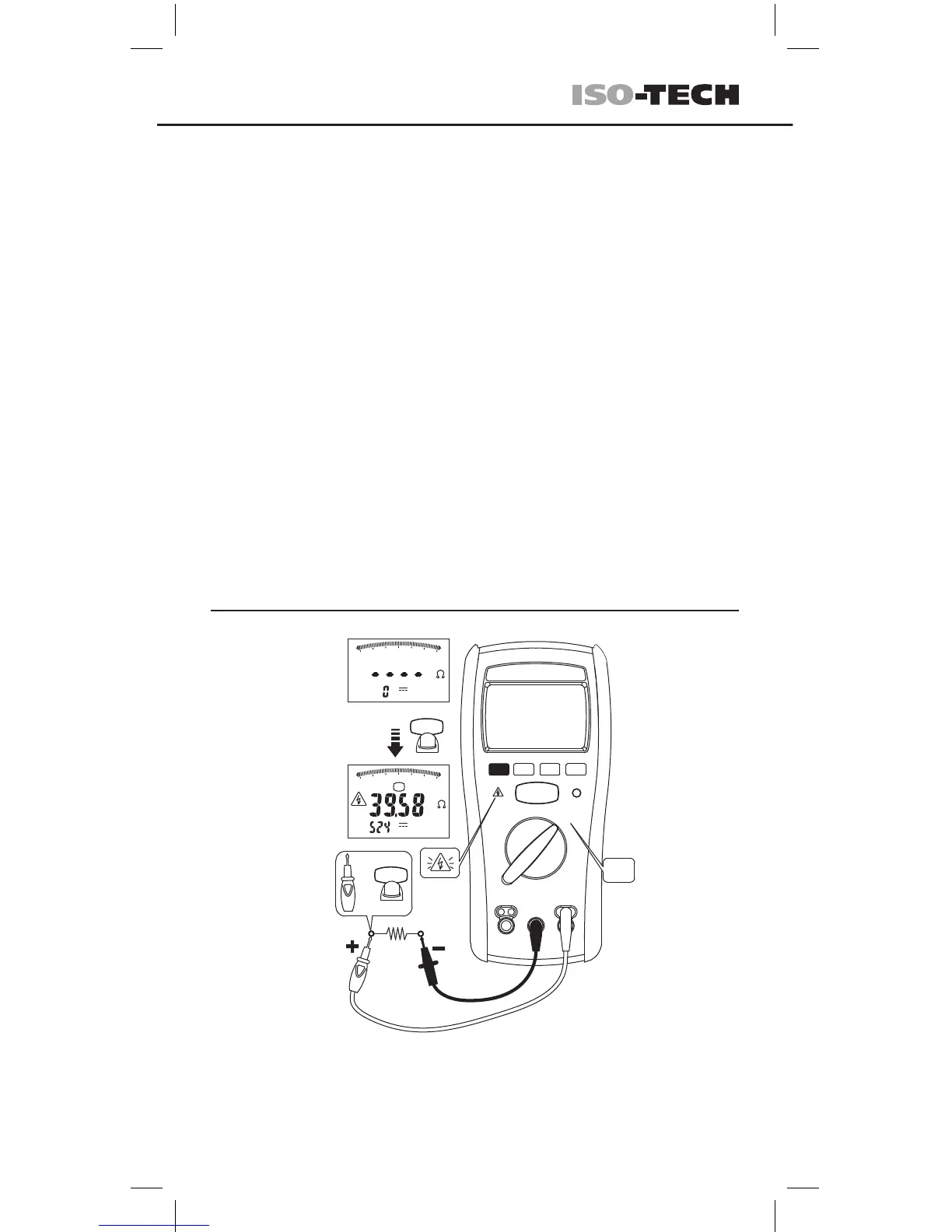

Mesure de la résistance d'isolement
TEST
500V
500V
INSULATION
V
COM
100Gk
100k
0
10M
10Gk
100kM
100M
M
Press
100Gk
TEST
DC
V
DC
V
10M
100k
0
hold
10Gk
100kM
100M
M
=
TEST
&
1. Avant de commencer le test :
Le circuit testé doit être totalement hors tension. Si la tension détectée est
supérieure à 30 V, le symbole « > 30 V » apparaît sur l'afchage.
Dans cette condition, le test est inhibé.
1. Avant de commencer le test :
(a) Le circuit testé doit être totalement hors tension. Vériez le fusible avant le
test. Reportez-vous à la section « Test du fusible » dans la suite de ce
manuel. En cas de branchement sur un circuit sous tension en cours de test,
le fusible saute. Si la tension détectée est supérieure à 2 V, « 2 V » apparaît
sur l'afchage. Dans cette condition, le test est inhibé.
(b) Mettez les cordons de test en court-circuit avant de procéder à la mesure et
appuyez sur le bouton bleu pour compenser si la résistance de la sonde est
inférieure à 2 Ω. Lorsque la résistance de la sonde est enregistrée, le
symbole « ->0<- » apparaît.
2. Pour commencer le test, maintenez le bouton TEST enfoncé sur la sonde ou
sur l'instrument. Le test continue tant que vous ne relâchez pas le bouton.
3. L'instrument afche le symbole « > » lorsque la résistance mesurée est
supérieure à la valeur maximale de la plage.
4. Mode de verrouillage :
Appuyez sur le bouton LOCK (Verrouillage) pour passer en mode de
verrouillage.
Appuyez sur le bouton TEST pour commencer le test.
Le test continue jusqu'à ce que vous appuyiez de nouveau sur le bouton
TEST ou LOCK (Verrouillage).
Appuyez et
maintenez
enfoncé
