IIT 1500 Deutsch
ABSCHNITT 2 – EINFÜHRUNG
Auspacken und Prüfung
Das Messgerät auspacken und Packungsinhalt auf Schäden überprüfen.
Sollten Teile beschädigt sein oder fehlen, an den Lieferanten wenden.
Im Lieferumfang sind folgende Teile enthalten:
1. Das Isolationsprüfgerät
2. Ein Paar Prüfkabel (ein rotes und ein schwarzes Kabel)
3. Diese Bedienungsanleitung
4. Ein paar Abgreifklemmen (eine rote und eine schwarze Klemme)
5. Fern-Prüfspitze
6. Schützendes Gummiholster
7. Schlaufensatz für das Prüfgerät
8. Batterien
Beschreibung des Messgeräts

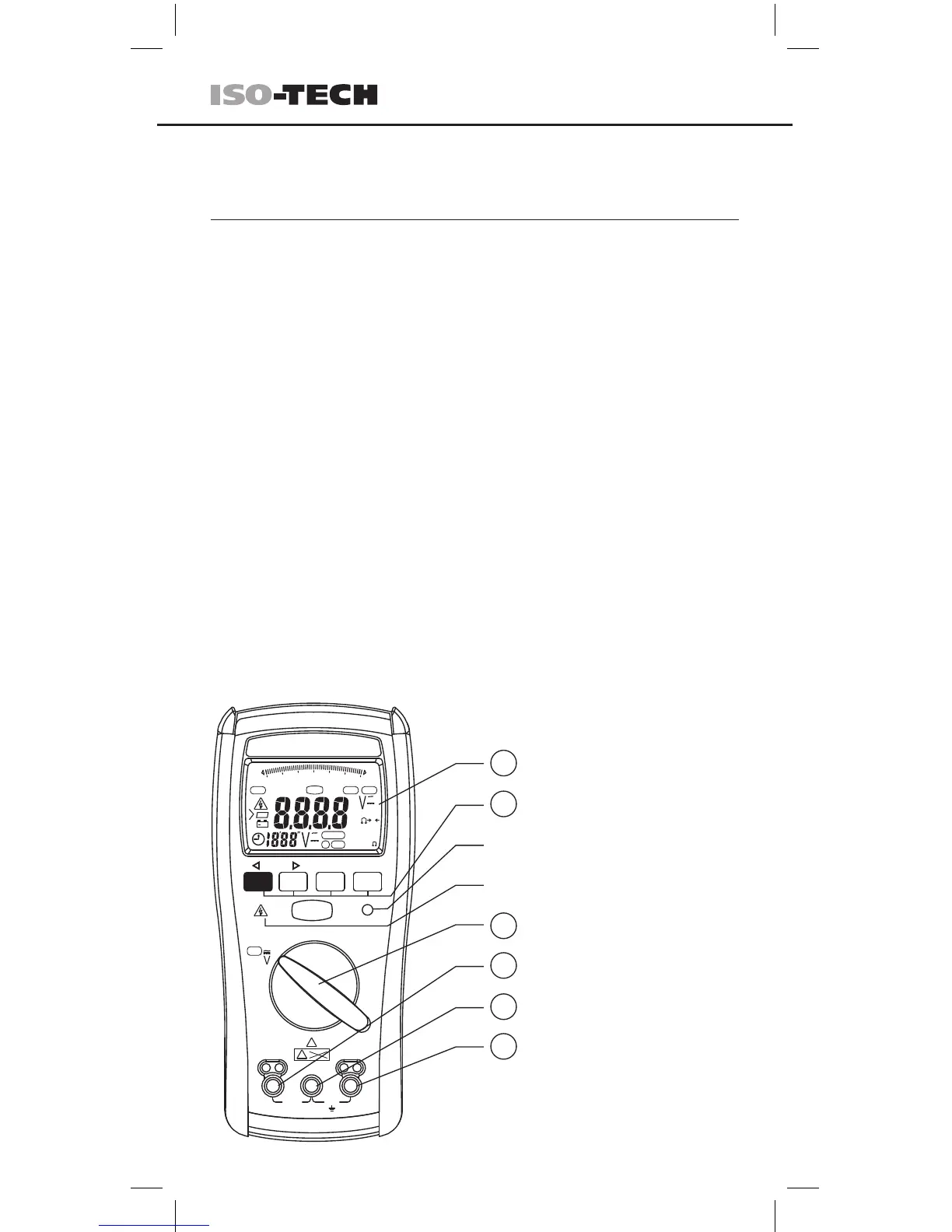

Abbildung der Vorderseite
1. LCD-Anzeige: 4000 Zählimpulse
2. Drucktasten für Funktionen
3. Drehschalter zum Ein- und Ausschalten der Netzstromversorgung
sowie zur Auswahl einer Funktion
4. Eingangsklemme für Ω-Funktion
5. Gemeinsame Eingangsklemme (Erde) für alle Funktionen
6. Eingangsklemme für Spannungsmessung und Isolationsprüfung
LPF
OFF
RECALL
COMP STORE LOCK
PASS
PI/DAR
TEST
FUSED
V
!
INSULATION> 660V
COM
CAT IV
600 V
!
TEST
100Gk
10Gk
100k
0
10M
100kM
100M
COMPARE
100 200
500 KM
PI DAR
MEM APO LPFLOCKAUTO SENSE
+
AC
DC
AC
DC
K M Ω
G
µ m A
0
Anzeige
Merkmale
Anzeige für Bestanden
Hochspannungsanzeige
Funktionen und Ein-/Ausschalten
Ω-Eingang
Gemeinsamer Eingang
V-Isolationseingang
1
2
3
4
5
6
