ITT JABSCO V-FLO 5.0 User Manual

Bomba para sistema
automático de agua
PRECAUCIÓN
Noaptaparaserviciocontinuo,
sólo para uso intermitente.

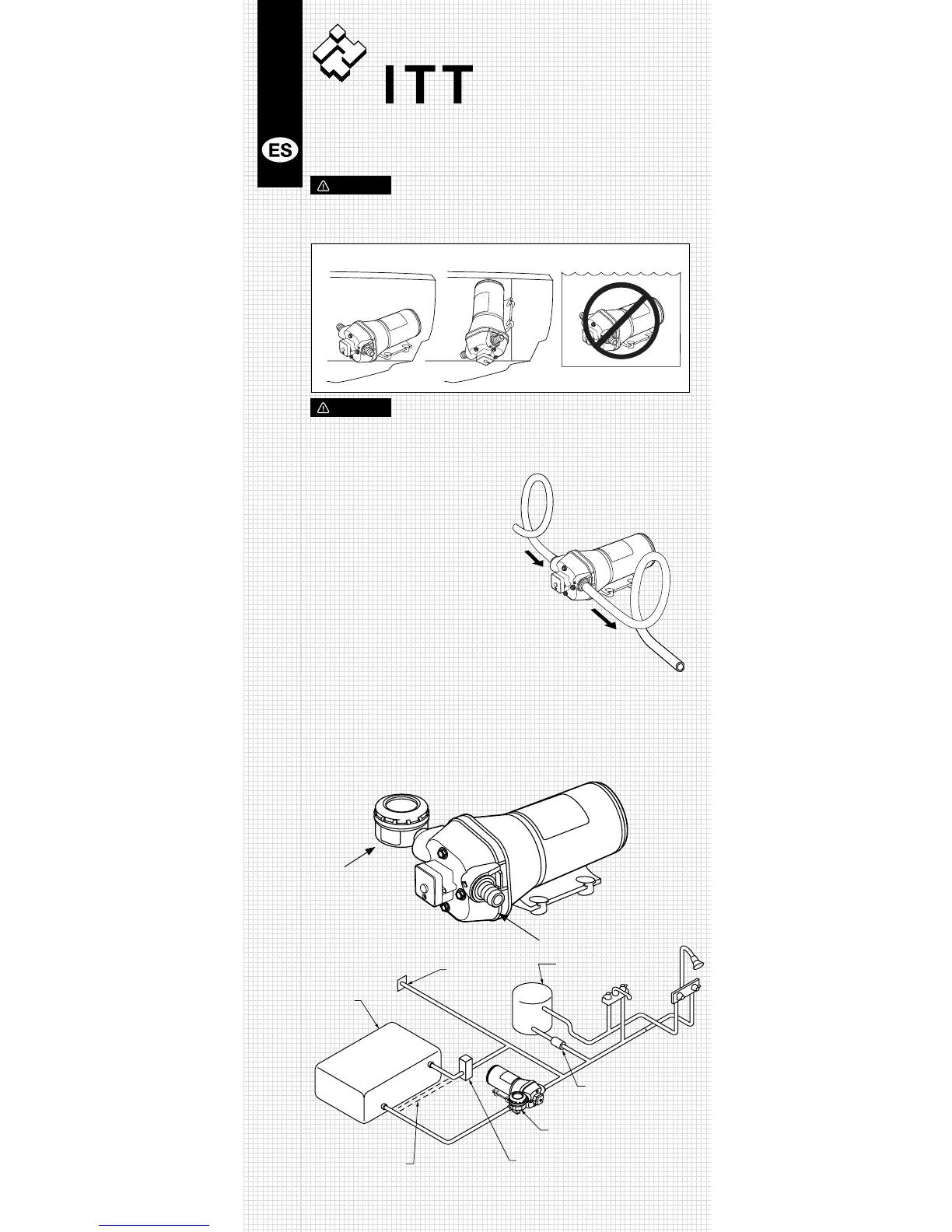

Instalación/Montaje
PRECAUCIÓN
Notasacercadelainstalación:Paraevitarelriesgo
de incendio. Asegúrese de que el área donde se instala la bomba
esté aislada del gas, tanques de combustible, conductos de
cableado eléctrico o sustancias inflamables. Si no se respeta esta
precaución, pueden causarse lesiones o la muerte.
1: Seleccione la ubicación de la
bomba. La bomba debe
insta larse en un área seca y
ventilada.
2: Conecte las conexiones provistas
con la bomba a las tuberías
de la embarcación. Utilice una
mangueraexiblede½”(13
mm) de D.I. (preferentemente
trenzada o reforzada) para
reducir las vibraciones a través del
sistema de tuberías (Figura 1). Utilice
abrazaderas en los conectores acanalados
para manguera.
Importante: Instale un filtro en la entrada de la
bomba para proteger las válvulas contra los desechos.
3: Fijelabombaaunasupercieplana.Sielmontajeesvertical;
instálelaconelcabezaldelabombahaciaabajo(Figura2).No
apriete los tornillos en exceso para permitir que los montajes de
goma absorban las vibraciones.
4: Instale las conexiones de entrada (A) y de descarga (B). Empuje
firmemente las grapas laterales (C) hacia adelante
para bloquear
las conexiones en su lugar. - Figura 3
Horizontal Vertical
NOTE: Do Not Submerge
Figura 2.
Figura 1.
Figura 4.
Tanque
de agua
Entrada de agua
del suministro
público
Calentador
de agua
Válvula
de retención
Válvula de autollenado del
tanque, conectar al tanque
Filtro
Pumpgard
No conecte el
autollenado a la
tubería de succión de
la bomba
Figura 3.
Filtro de entrada (A)
Descarga (B)
Horizontal
Vertical
NOTA: No sumergir
