Jackson 2517200 - Parts List and Identification; Component Descriptions; Replacement Parts Contact Information

Jackson 2517200
2 pages
Print Icon
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
ITEM
ART.
ART.
QTY
QUANT
CANT.
DESCRIPTION DESCRIPTION DESCRIPCIÓN PART NUMBER
NUMÉRO DE
PIÈCE
NÚMERO DE PIEZA
1 1 Frame Structure Armazón 2517201
2 2 10" Wheel Roue – 25,4 cm (10 po) Rueda – 25,4 cm (10 pulg.) 2517202
3 1 5/8" Axle Essieu – 1,6 cm (5/8 po) Eje – 1,6 cm (5/8 pulg.) 2517203
4 2 *M12 Lock Nut *Contre-écrou M12 *Contratuerca M12 2517204
5 2 *Rubber Foot *Pied en caoutchouc *Pata de caucho 2517205
6 4 *M6 x 37 Bolt, Nut & Washer *Boulon, écrou et rondelle M6 x 37 *Perno, tuerca y arandela M6 x 37 2517206
7 1 Upper Handle Half Manche – Partie supérieure Mango – Parte superior 2517207
8 1 Lower Handle Half Manche – Partie inférieure Mango – Parte inferior 2517208
9 2 Cotter Pin *Goupille fendue *Pasador de chaveta 2517210
10 1 Basket Crib Support de dévidoir Soporte para carrete 2517212
11 1 Latch Pin Goupille de verrouillage Chaveta de seguridad 2517213
12 2 *Bushing *Coussinet *Buje 2517214
13 1 *M20 x 35 x 11 Ball Bearing *Roulement à billes M20 x 35 x 11 *Cojinete de bola M20 x 35 x 11 2517215
14 1 Bearing Bracket Fixation pour roulement à billes Abrazadera para cojinete 2517216
15 4 *M6 x 37 Bolt & Lock Nut *Boulon et contre-écrou M6 x 37 *Perno y contratuerca M6 x 37 2517217
16 1 *M6 x 10 Hex Cap Screw *Vis à tête hexagonale à calotte M6 x 10 *Tornillo-capuchón hexagonal
M6 x 10
2517218
17 2 Basket Flange Rebord de dévidoir Reborde de carrete 2517219
18 1 Basket Hub Dévidoir Carrete 2517220
19 1 Crank Handle Manivelle Manivela 2517221
20 2 *M6 x 25 Bolt & Lock Nut *Boulon et contre-écrou M6 x 25 *Perno y contratuerca M6 x 25 2517222
21 1 Water System Système d’arrosage Sistema de agua 2517223
22 1 Water System Inlet Entrée de système d’arrosage Entrada de sistema de agua 2517224
23 1 Water System Tie Rod Barre d’accouplement de système d’arrosage Bilea de sistema de agua 2517225
24 2 Flange Tie Rod Barre d’accouplement de rebord Bilea de reborde 2517226
25 1 5/8” x 10’ Leader Hose Tuyau de raccord dévidoir-robinet - 1,6 x 25,4 cm
(5/8 x10 po)
Extensión de manguera - 1,6 x 25,4
cm (5/8 x10 pulg.)
2517227
26 2 *Hose Washer *Rondelle pour tuyau *Arandela para manguera 2517228
*27 1 *Hardware Kit
(* - parts included in Kit)
*Trousse de quincaillerie (* - pièces incluses dans
la trousse)
*Kit de ferretería (* - piezas incluidas
en el kit)
2517229
©2021 The AMES Companies, Inc. CRF00001526 | 20215600 Made In China | Fabrique en Chine | Encho en China

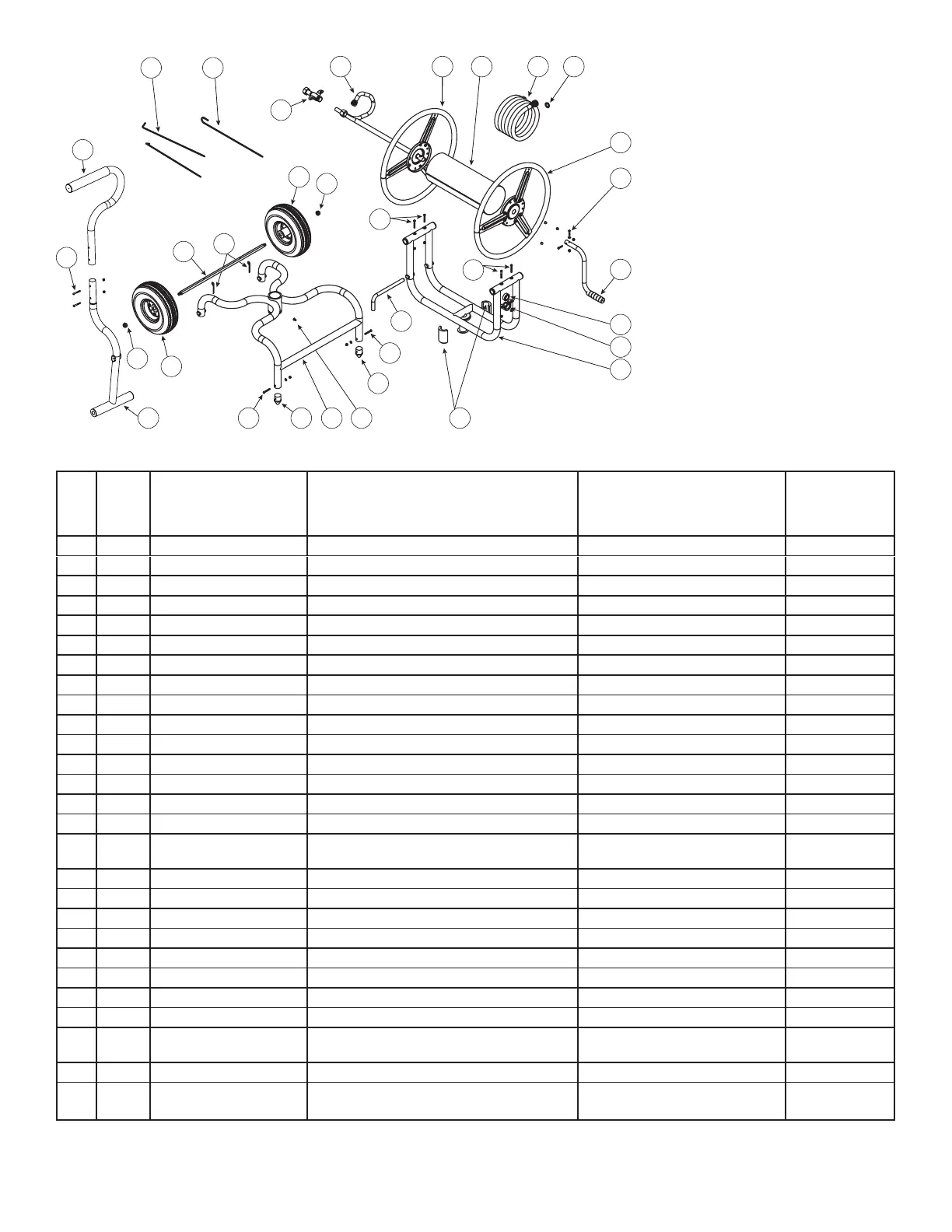

25 26
