Page:2/2
100 à 160
6
7
A
190 à 220
185
185
A
ou

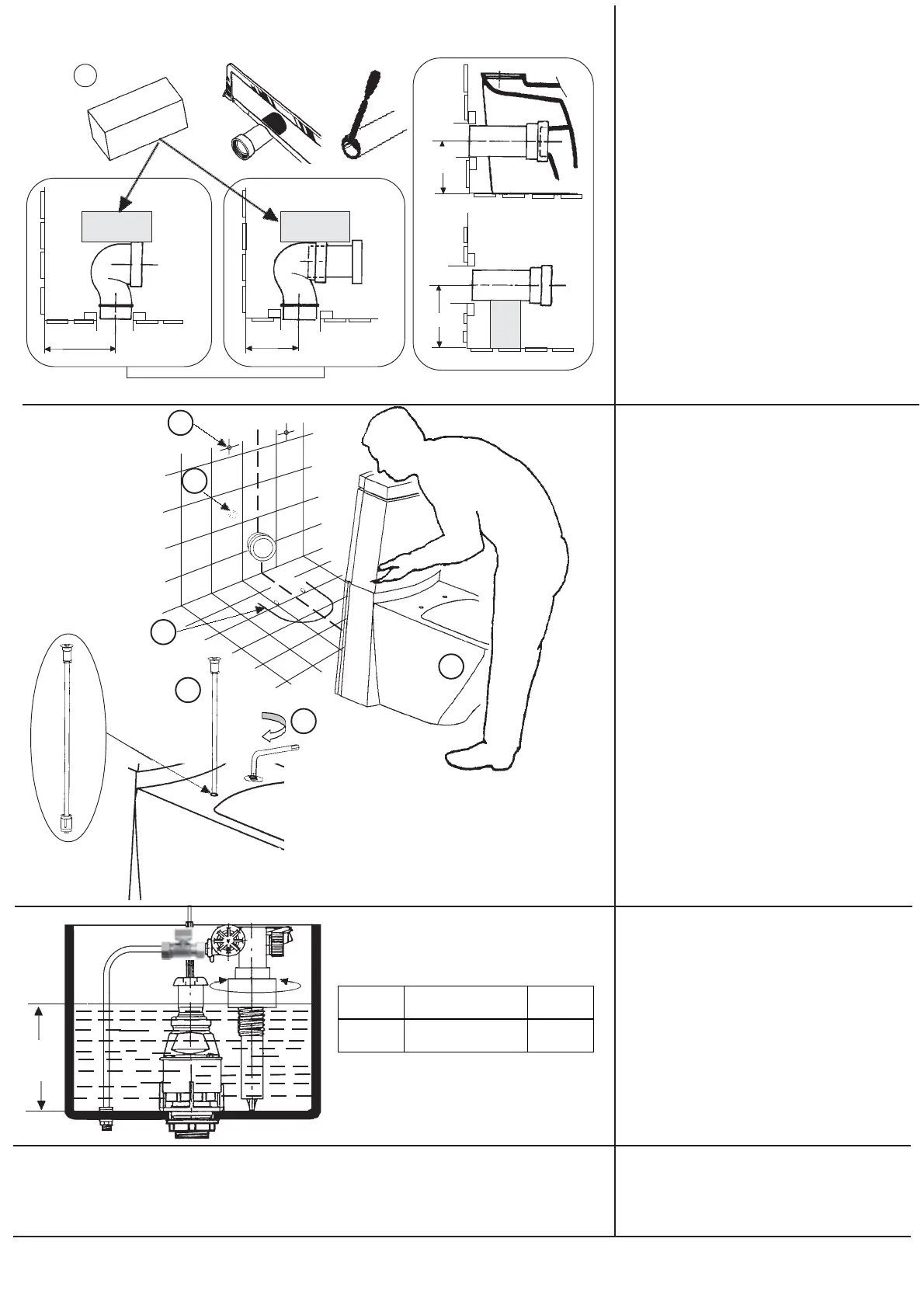

-Mise en place du raccordement
-Outlet connection
-Colocacion del codo o tubo
4
x2
A
D
E
Réf. pièce H
FR E1416 190
A
A
1
B
C
1
F
-Réglage niveau d'eau
-Ajust the water level
-Regulacion nivel de agua
-A= approcher l'ensemble au mur
-B= brancher le flexible
-C= ajuster le pied de la cuvette sur
le traçé au sol
-D= engager à fond les 2 tiges
-E= visser les inserts (clé 6 pans de 6)
-F= fixer au mur le réservoir
-A= approach the wc suite near the wall
-B= connect the flexible
-C= slide the wc to the drawing on
the floor
-D= put the two fixing rods in the
seat holes
-E= tighten the inserts
-F= tighten the tank on the wall
-A= acercar el inodoro de la pared
-B= connectar el flexible
-C= ajustar el inodoro sobre el marcado
al suelo
-D= colocar las canas de fijacion dentro
agujeros de fijacion del asiento
-E= atornillar los inserts
-F= atornillar la cisterna a la pared
-Mise en place de la cale
A
-Position the expanded polystirene
piece A
-Colocacion de la barra A
5
-Mettre en place l'abattant (voir notice jointe avec abattant)
-Fix the toilet seat (see installation guide included with the toilet seat)
-Colocar el asiento (ver instruccionnes de montaje del asiento)
H
