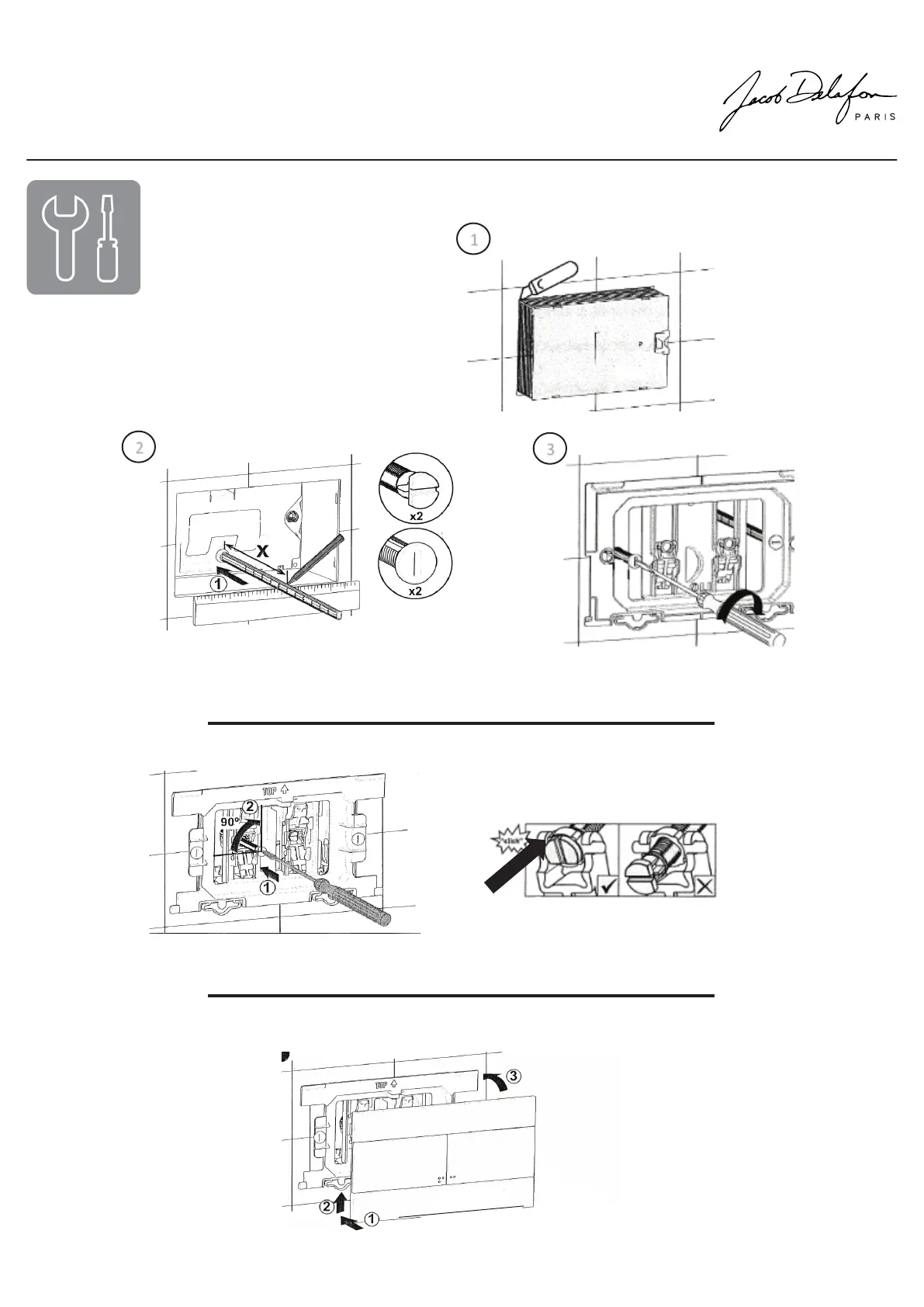

MONTAGE DE LA PLAQUE DE COMMANDE
Découper la partie du boitier
de réservation qui déborde de
l'habillage
Positionner
au fond du boi�er de réserva�on, une
vis de serrage (blanche) et une vis de commande
(bleue) puis mesurer la longueur et rajouter 20 mm
avant de les couper
Positionner et visser les vis de serrage
Positionner et visser les vis de commande (bleue) jusqu'à enclenchement
Positionner la plaque de commande
