Jamara Extra 330L - Page 9

9

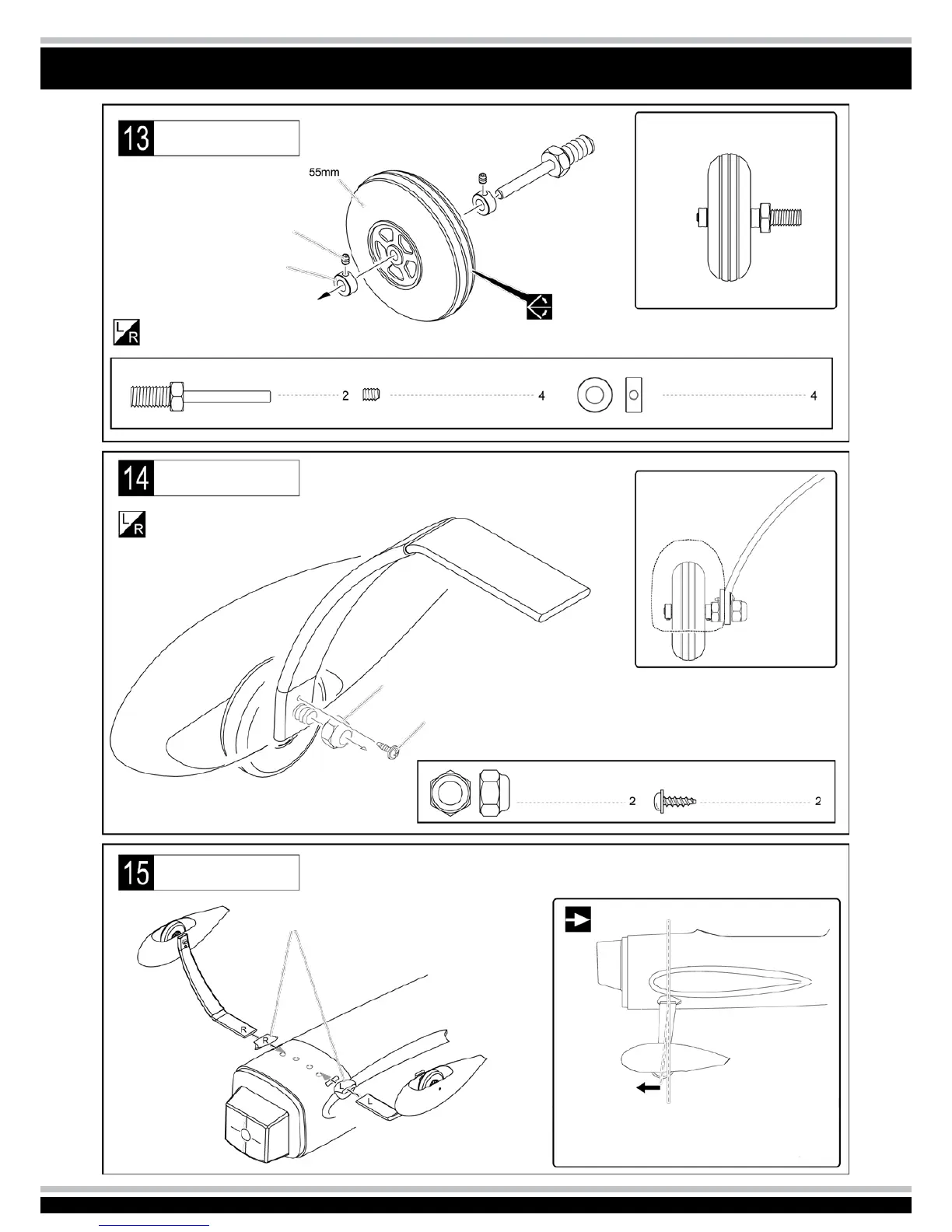

Roues
Wheels
3 x 4 mm Vis six pans creux
Set Screw
4.2 mm Cylindre de blocage
Collar
Complet
Completed
8 mm Ecrou
Lock Nut
2,6 x 12 mm Vis
Screw
2,6 x 12 mm Vis
Screw
Train d’atterrissage
Landing gear
Veillez à respecter les différentes marques
Note the different markings on each side.
Lorsque le train d’atterrissage est bien assemblé, celui-ci
doit dépasser un peu en avant.
The landing gear should lean a little forward after a successful
installation.
Roues
Wheels
3 x 4 mm
Vis six pans creux
Set Screw
4.2 mm Cylindre de blocage
Collar
Complet
Completed
4 mm Vis de fixation de roue
Wheel axles w/lock nuts
Veillez à coller les parties dans le sens contraire afin d’avoir deux
pièces symétriques pour les deux côtés
Please note that left side and right side are different.
8 mm Ecrou
Lock Nut
Devant
Front
