Nakrętka łącząca butlę armatury regulacji ciśnienia jest wykonana jako nakrętka radełkowa, którą wystarczy lekko dokręcić ręcznie, bez użycia
narzędzi. Użycie narzędzi może doprowadzić do uszkodzeń.
Ciśnienie w butli z gazem pod ciśnieniem CO
2
oraz ciśnienie robocze można wygodnie odczytać na dwóch oddzielnych manometrach. Ciśnienie
robocze można ustawić w zakresie od 1,2 do 2 barów. Zawór bezpieczeństwa zapewnia bezpieczeństwo w przypadku niepożądanego nadciśnienia
poprzez wypuszczenie CO
2
do środowiska.
Wstępnie zmontowany i cichy zawór elektromagnetyczny 12 V (część i.) najwyższej klasy. Pobór mocy na poziomie zaledwie 0,8 W, zoptymalizowane
do stosowania w urządzeniach do nawożenia CO
2
, pozawala oszczędzać energię elektryczną. Elektroniczny zasilacz 12 V umożliwia stosowanie w
przypadku wszystkich powszechnie stosowanych napięć sieciowych na całym świecie.
6. Instalacja
SYSTEM U:
Zdemontować adapter przyłączeniowy (JBL PROFLORA CO
2
ADAPT U - M) za pomocą klucza imbusowego 6 mm. Teraz płynnie przykręcić armaturę
regulacji ciśnienia z tylnym gwintem wewnętrznym na gwint zewnętrzny jednorazowej butli z gazem CO
2
pod ciśnieniem JBL PROFLORA CO
2
CYLINDER 500 U lub JBL PROFLORA CO
2
CYLINDER 1200 U. Po kilku obrotach słychać krótki syczący odgłos. Obracać płynnie dalej, aż wyczu-
walny będzie opór. Następnie wykonać mniej więcej kolejne pół obrotu, aż armatura regulacji ciśnienia będzie porządnie dokręcona.
SYSTEM M:
Nakręcić tylną nakrętkę łączącą (JBL PROFLORA CO
2
ADAPT U - M) armatury regulacji ciśnienia na gwint zewnętrzny zaworu butli na butli z gazem
CO
2
pod ciśnieniem wielokrotnego użytku JBL PROFLORA CO
2
CYLINDER 500 M lub JBL PROFLORA CO
2
CYLINDER 2000 M. Nakrętka łącząca
została zaprojektowana jako nakrętka radełkowa do użytku BEZ zastosowania narzędzi! Wystarczy dokręcić ją „porządnie ręcznie” bez użycia narzę-
dzi. Użycie narzędzi może doprowadzić do uszkodzeń. Zamknąć zawór iglicowy zgodnie z ruchem wskazówek zegara, jeżeli nie został już zamknięty.
Nigd
y nie używać żadnych butli z gazem pod ciśnieniem CO
2
w pozycji leżącej lub do góry nogami!! Może to spowodować zniszczenie armatury
regulacji ciśnienia!
JBL PROFLORA CO
2
REGULATOR PROFESSIONAL: Lewy manometr pokazuje teraz ciśnienie w butli wynoszące około 60 barów, a prawy manometr
ciśnienie robocze wynoszące około 1,5 bara.
7. Wskazówka dotycząca informacji o ciśnieniu wyświetlanej na armaturze
regulacji ciśnienia
Gaz CO
2
w butlach z gazem CO
2
pod ciśnieniem znajduje się pod wysokim ciśnieniem. Ciśnienie to zależy od temperatury otoczenia. W temperaturze
pokojowej (ok. 20 °C) lewy manometr armatury regulacji ciśnienia wskazuje ciśnienie około 50 bar. Zwiększa się ono, gdy wzrasta temperatura w
pomieszczeniu. Dlatego przy 30 °C manometr wskazuje około 70 barów. Ciśnienie w butli z gazem CO
2
pod ciśnieniem nie jest miarodajne dla stanu
napełnienia butli. Na krótko przed opróżnieniem butki pozostaje na stałym poziomie wartości zależnej od temperatury. Ilość CO
2
w butli z gazem CO
2
pod ciśnieniem można określić wyłącznie poprzez zważenie. Masa własna (tara) butli z gazem CO
2
pod ciśnieniem jest wybita na butli jako wytłoczenie.
Aktualna waga pomniejszona o tarę wskazuje dostępną ilość CO
2
.
Ciśnienie w butli z gazem CO
2
pod ciśnieniem jest regulowane do łatwego w użyciu tak zwanego „ciśnienia roboczego” za pomocą armatury regu-
lacji ciśnienia. Prawy manometr armatury regulacji ciśnienia wskazuje to ciśnienie robocze. W armaturach regulacji ciśnienia JBL PRO
FLORA CO
2
REGULATOR BASIC jest ono ustawione fabrycznie na ok. 1,5 bara. To ciśnienie jest optymalne do nawożenia CO
2
w akwariach. Przy zmianie ciśnienia
roboczego JBL PROFLORA CO
2
REGULATOR PROFESSIONAL ważne jest, żeby nastąpiła redukcja CO
2
, tj. śruba regulacyjna nie może być zamknięta,
w przeciwnym razie nowe ciśnienie robocze nie może być regulowane.
8. Wymiana butli
Jeśli ciśnienie w butli na lewym manometrze spadnie poniżej 30 barów, butlę wielokrotnego użytku z gazem CO
2
pod ciśnieniem należy ponownie
napełnić w ciągu najbliższych 2-3 dni. Jednorazową butlę z gazem CO
2
pod ciśnieniem można wymienić dopiero wtedy, gdy nie zawiera już CO
2
.
Dzieje się tak, gdy oba manometry pokazują 0 barów lub w akwarium nie pojawiają się już żadne pęcherzyki CO
2
.
Jednorazowa butla z gazem CO
2
pod ciśnieniem:
Należy upewnić się, że jednorazowa butla z gazem CO
2
pod ciśnieniem jest całkowicie opróżniona. W reaktorze lub dyfuzorze nie mogą pojawiać
się już żadne pęcherzyki CO
2
. Zdjąć wąż CO
2
z armatury regulacji ciśnienia i odkręcić armaturę regulacji ciśnienia z butli w kierunku przeciwnym do
ruchu wskazówek zegara. Pustą butlę usunąć jako odpad zgodnie z lokalnymi przepisami. Podłączyć nową butlę zgodnie z opisem w rozdz. 3.
Butla z gazem CO
2
pod ciśnieniem wielokrotnego użytku:
Zamknąć zawór butli i odłączyć wąż CO
2
od armatury regulacji ciśnienia. Odkręcić śrubę regulacyjną i zredukować ciśnienie nadal obecne w arma-
turze regulacji ciśnienia, aż oba manometry wskażą 0 barów. Odkręcić nakrętkę łączącą armatury regulacji ciśnienia od zaworu butli. Butlę z gazem
CO
2
pod ciśnieniem wielokrotnego użytku przekazać do ponownego napełnienia.
Jeżeli w danym momencie nie jest dostępna napełniona butla z gazem CO
2
pod ciśnieniem wielokrotnego użytku, można również podłączyć butlę
jednorazową. Za pomocą dołączonego klucza imbusowego (rozmiar 6) zdjąć nakrętkę łączącą butlę z armatury regulacji ciśnienia. Zwolniony gwint
pasuje do jednorazowej butli z gazem CO
2
pod ciśnieniem.
Podłączyć napełnioną butlę ze gazem CO
2
pod ciśnieniem wielokrotnego użytku lub jednorazową butlę z gazem CO
2
pod ciśnieniem, jak opisano w
rozdz. 3.

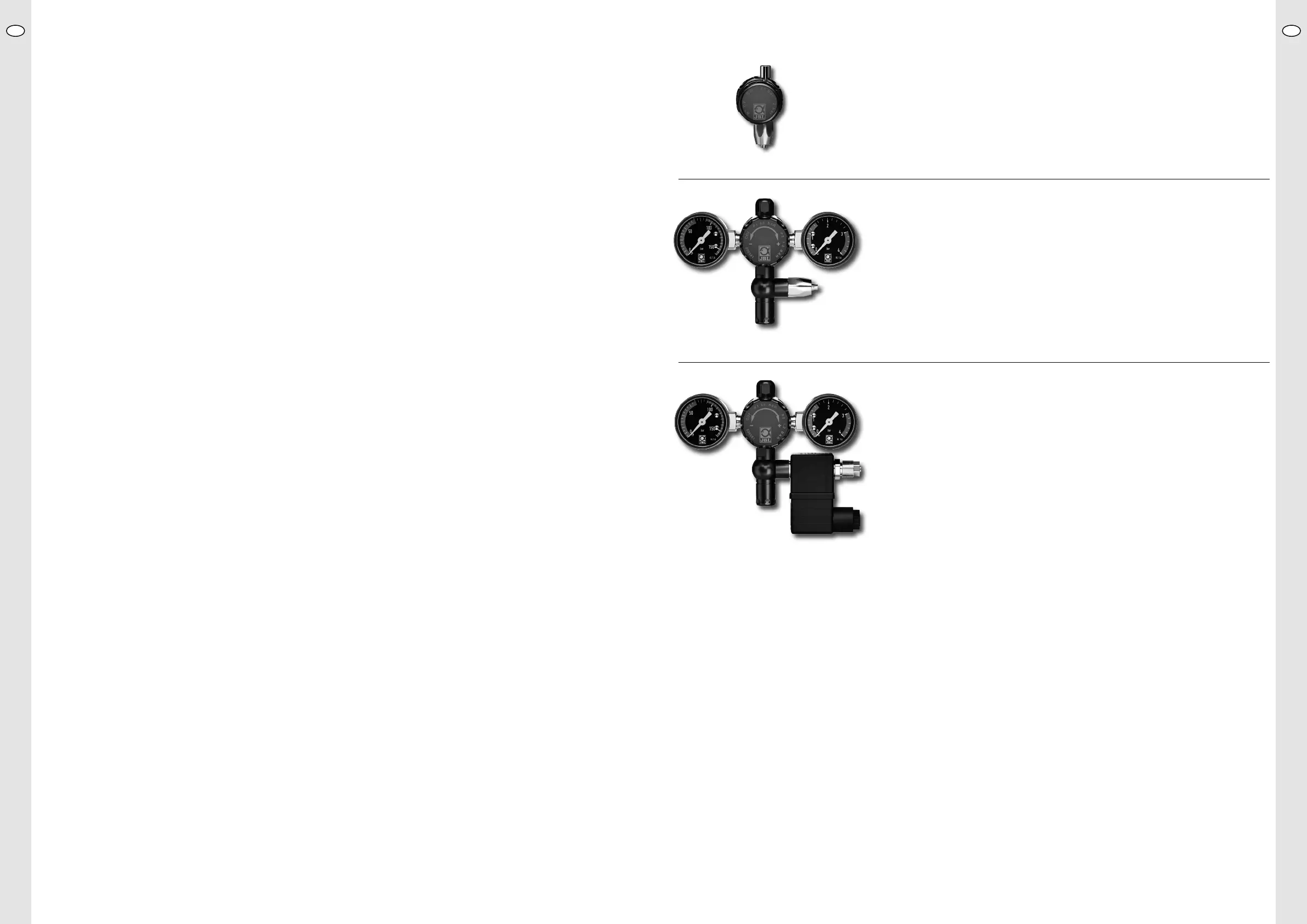

9. Dane techniczne:
Armatura regulacji ciśnienia JBL PROFLORA CO
2
REGULATOR BASIC:
• Wstępnie zmontowany adapter gwintowany JBL PROFLORA CO
2
ADAPT U - M do gwintu
przyłącza butli W21,8 x 1/14" na M10x1.
• Fabrycznie ustawione ciśnienie robocze: ok. 1,5 bara.
• Zawór precyzyjny.
• Gwint przyłączeniowy do połączenia śrubowego węża: 1/8".
• Złącze śrubowe węża do węża 4/6 mm.
Armatura regulacji ciśnienia JBL PROFLORA CO
2
REGULATOR ADVANCED:
• Wstępnie zmontowany adapter gwintowany JBL PROFLORA CO
2
ADAPT U - M do gwintu
przyłącza butli W21,8 x 1/14" na M10x1.
• Manometr ciśnienie w butli: 0 – 160 bar.
• Manometr ciśnienie robocze: 0 – 4 bar.
• Śruba regulacyjna ciśnienia roboczego.
• Zawór precyzyjny.
• Gwint przyłączeniowy do połączenia śrubowego węża: 1/8".
• Złącze śrubowe węża do węża 4/6 mm.
Armatura regulacji ciśnienia JBL PROFLORA CO
2
REGULATOR
PROFESSIONAL:
• Wstępnie zmontowany adapter gwintowany JBL PROFLORA CO
2
ADAPT U - M – M do
gwintu przyłącza butli W21,8 x 1/14" na M10x1.
• Manometr ciśnienie w butli: 0 – 160 bar.
• Manometr ciśnienie robocze: 0 – 4 bar.
• Śruba regulacyjna ciśnienia roboczego.
• Precyzyjny zawór iglicowy.
• Gwint przyłączeniowy do połączenia śrubowego węża: 1/8".
• Złącze śrubowe węża do węża 4/6 mm.
• Zmontowany wstępnie zawór elektromagnetyczny JBL PROFLORA CO
2
VALVE
o Napięcie: 12 V DC.
o Pobór mocy: 0,8 W.
o Złącze śrubowe węża wylot: do węża 4/6 mm.
o Gwint wlotowy: 1/8".
o Zamknięty przy braku zasilania.
o Zasilacz:
pierwotnie: 100 – 240 V AC, 47 – 60 Hz, 0,25 A
wtórnie: 12 V DC, 0,3 A, 3,6 W
