kann von 1,2 bis 2 Bar eingestellt werden. Ein Sicherheitsventil sorgt bei ungewolltem Überdruck für Sicherheit durch abblasen des CO
2
in die Um-
gebung.
V
ormontiertes und Geräuschloses 12 V Magnetventil (Teil i.) der Spitzenklasse. Eine auf den Einsatz für CO
2
-Düngeanlage optimierte Leistungsauf-
nahme von nur 0,8 W spart Strom. Ein elektronisches 12 V Netzteil ermöglicht den Einsatz an allen gängigen Netzspannungen weltweit.
6. Installation
SYSTEM U:
Demontieren Sie Anschlussadapter (JBL PROFLORA CO
2
ADAPT U - M) mittels einem 6mm Inbusschlüssels. Drehen Sie die Druckregelarmatur nun
mit dem rückwärtigen Innengewinde zügig auf das Außengewinde der Einweg-CO
2
-Druckgasflasche JBL PROFLORA CO
2
CYLINDER 500 U oder
JBL PROFLORA CO
2
CYLINDER 1200 U. Nach einigen Umdrehungen ist ein kurzes zischendes Geräusch zu hören. Drehen Sie zügig weiter, bis
Widerstand zu spüren ist. Dann drehen Sie noch etwa eine halbe Umdrehung weiter bis die Druckregelarmatur handfest sitzt.
SYSTEM M:
Drehen Sie die rückwärtige Anschlussmutter (JBL PROFLORA CO
2
ADAPT U - M) der Druckregelarmatur auf das Außengewinde des Flaschenventils
an der Mehrweg-CO
2
-Druckgasflasche JBL PROFLORA CO
2
CYLINDER 500 M oder JBL PROFLORA CO
2
CYLINDER 2000 M. Die Anschlussmutter
ist als Rändelmutter für den Gebrauch OHNE Werkzeug ausgelegt! Drehen Sie sie nur „handfest“ an ohne Werkzeug. Nutzung von Werkzeug kann zu
Beschädigungen führen. Schließen Sie das Nadelventil im Uhrzeigersinn, falls sie nicht schon geschlossen war.
Alle CO
2
-Druckgasflaschen niemals liegend oder kopfüber betreiben!! Dadurch kann die Druckregelarmatur zerstört werden!
JBL PROFLORA CO
2
REGULATOR PROFESSIONAL: Das linke Manometer zeigt nun den Flaschendruck von etwa 60 bar und das rechte Manometer
den Arbeitsdruck von etwa 1,5 bar an.
7. Hinweis zum angezeigten Druck an der Druckregelarmatur
In den CO
2
-Druckgasflaschen befindet sich das CO
2
-Gas unter hohem Druck. Dieser Druck ist abhängig von der Umgebungstemperatur. Bei Raum-
temperatur (ca. 20 °C) zeigt das linke Manometer der Druckregelarmatur einen Druck von etwa 50 bar an. Dieser erhöht sich, wenn die Raumtem-
peratur steigt. Bei 30 °C zeigt das Manometer deshalb etwa 70 bar an. Der Druck in der CO
2
-Druckgasflasche ist kein Maß für den Füllungsgrad der
Flasche. Er wird bis kurz bevor die Flasche leer ist konstant bei dem temperaturbedingten Wert bleiben. Wie viel CO
2
sich in einer CO
2
-Druckgasfla-
sche befindet, kann nur durch Wiegen festgestellt werden. Das Leergewicht (Tara) der CO
2
-Druckgasflasche ist auf der Flasche als Prägung einge-
stempelt. Das momentane Gewicht abzüglich Tara ergibt die vorhandene Menge an CO
2
.
Der Druck in der CO
2
-Druckgasflasche wird durch die Druckregelarmatur auf einen leicht zu handhabenden sog. „Arbeitsdruck“ heruntergeregelt.
Das rechte Manometer der Druckregelarmatur zeigt diesen Arbeitsdruck. Er ist bei den JBL Druckregelarmaturen JBL PROFLORA CO
2
REGULATOR
BASIC auf ca. 1,5 bar voreingestellt. Dieser Druck ist für die CO
2
-Düngung von Aquarien optimal. Bei Veränderung des Arbeitsdruckes, JBL PROFLO-
RA CO
2
REGULATOR PROFESSIONAL, ist es wichtig, dass eine CO
2
-Abnahme erfolgt, d. h. die Regulierschraube darf nicht geschlossen sein, sonst
kann sich der neue Arbeitsdruck nicht einregeln.
8. Flaschenwechsel
Fällt der Flaschendruck am linken Manometer unter 30 bar, so ist innerhalb der nächsten 2 – 3 Tage eine Wiederbefüllung der Mehrweg-CO
2
-Druck-
gasflasche erforderlich. Die Einweg-CO
2
-Druckgasflasche darf erst gewechselt werden, wenn sie kein CO
2
mehr enthält. Das ist der Fall, wenn beide
Manometer 0 bar anzeigen bzw. keine CO
2
-Blasen mehr im Aquarium aufsteigen.
Einweg-CO
2
-Druckgasflasche:
Stellen Sie sicher, dass die Einweg-CO
2
-Druckgasflasche komplett entleert ist. Es dürfen keine CO
2
-Blasen mehr im Reaktor oder Diusor aufsteigen.
Montieren Sie den CO
2
-Schlauch von der Druckregelarmatur ab und drehen Sie die Druckregelarmatur gegen den Uhrzeigersinn von der Flasche ab.
Entsorgen Sie die leere Flasche entsprechend den örtlichen Vorschriften. Schließen Sie eine neue Flasche wie unter Kap. 3 beschrieben.
Mehrweg-CO
2
-Druckgasflasche:
Schließen Sie das Flaschenventil und montieren den CO
2
-Schlauch von der Druckregelarmatur ab. Önen Sie die Regulierschraube und lassen den
in der Druckregelarmatur noch vorhandenen Druck ab, bis beide Manometer 0 bar anzeigen. Lösen Sie die Anschlussmutter der Druckregelarmatur
vom Flaschenventil. Geben Sie die Mehrweg-CO
2
-Druckgasflasche zur Wiederbefüllung.
Sollte im Moment keine gefüllte Mehrweg-CO2-Druckgasflasche zur Verfügung stehen, können Sie auch eine Einwegflasche anschließen. Entfernen
Sie mit dem beiliegenden Inbus-Schlüssel (Größe 6) die Flaschenanschlussmutter von der Druckregelarmatur. Das dabei freiwerdende Gewinde
passt auf die Einweg-CO
2
-Druckgasflasche.
Schließen Sie die gefüllte Mehrweg-CO
2
-Druckgasflasche oder die Einweg-CO
2
-Druckgasflasche an, wie in Kap. 3 beschrieben.

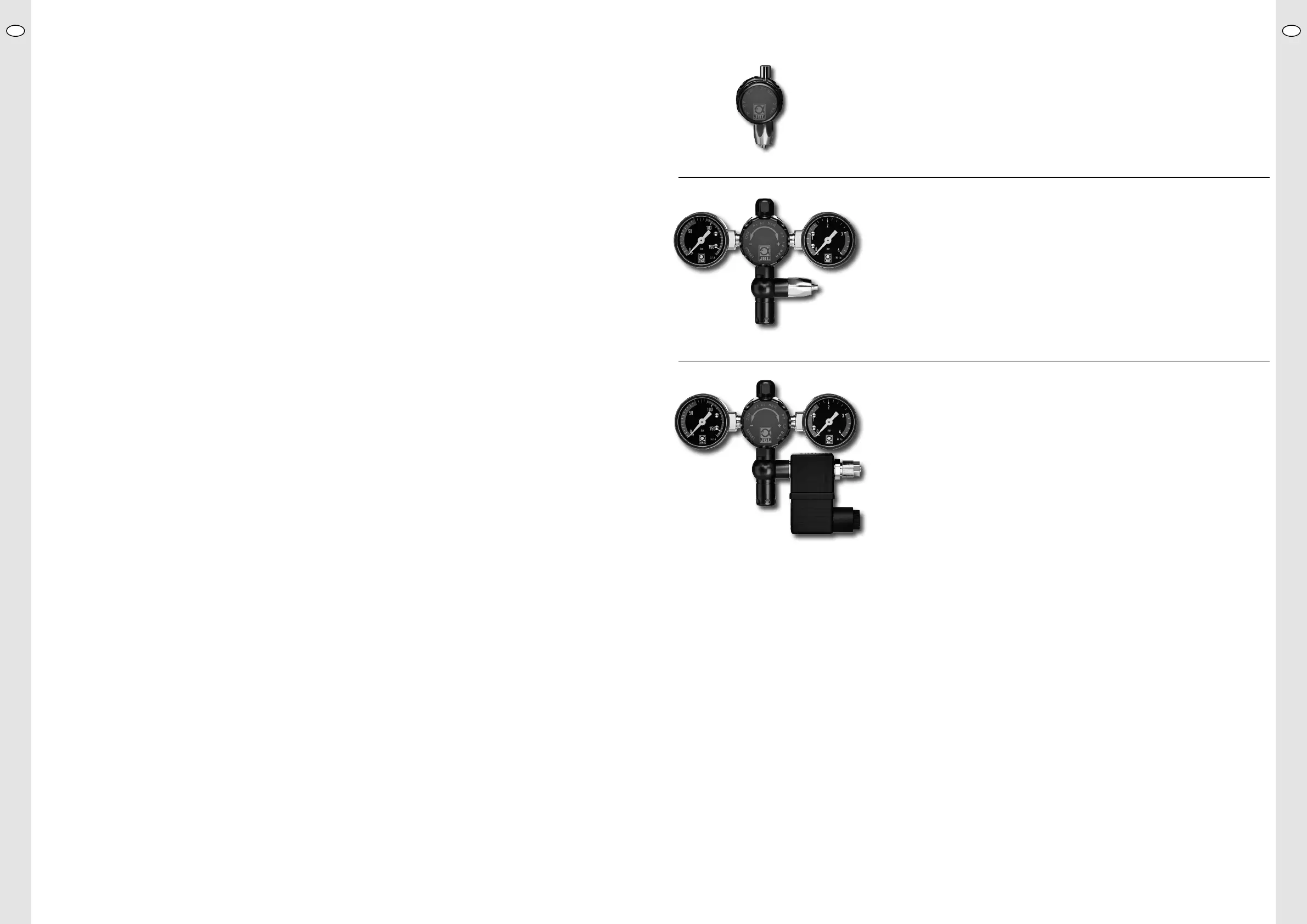

9. Technische Daten:
Druckregelarmatur JBL PROFLORA CO
2
REGULATOR BASIC:
• Vormontierter Gewindeadapter JBL PROFLORA CO
2
ADAPT U - M für Flaschenanschluss-
gewinde W21,8 x 1/14“ auf M10x1.
•
Voreingestellter Arbeitsdruck: ca. 1,5 bar.
• Feinnadelventil.
• Anschlussgewinde für Schlauchverschraubung: 1/8“.
• Schlauchverschraubung für Schlauch 4/6 mm.
Druckregelarmatur JBL PROFLORA CO
2
REGULATOR ADVANCED:
• Vormontierter Gewindeadapter JBL PROFLORA CO
2
ADAPT U - M für Flaschenanschluss-
gewinde W21,8 x 1/14“ auf M10x1.
•
Manometer Flaschendruck: 0 – 160 bar.
• Manometer Arbeitsdruck: 0 – 4 bar.
• Einstellschraube für Arbeitsdruck.
• Feinnadelventil.
• Anschlussgewinde für Schlauchverschraubung: 1/8“.
• Schlauchverschraubung für Schlauch 4/6 mm.
Druckregelarmatur JBL PROFLORA CO
2
REGULATOR PROFESSIONAL:
• Vormontierter Gewindeadapter JBL PROFLORA CO
2
ADAPT U - M für Flaschenanschluss-
gewinde W21,8 x 1/14“ auf M10x1.
•
Manometer Flaschendruck: 0 – 160 bar.
• Manometer Arbeitsdruck: 0 – 4 bar.
• Einstellschraube für Arbeitsdruck.
• Präzisionsnadelventil.
• Anschlussgewinde für Schlauchverschraubung: 1/8“.
• Schlauchverschraubung für Schlauch 4/6 mm.
• Vormontiertes Magnetventil JBL PROFLORA CO
2
VALVE
o Spannung: 12 V DC.
o Leistungsaufnahme: 0,8 W.
o Schlauchverschraubung Ausgang: für Schlauch 4/6 mm.
o Eingangsgewinde: 1/8“.
o Stromlos geschlossen.
o Netzteil:
Primär: 100 – 240 V AC, 47 – 60 Hz, 0,25 A
Sekundär: 12 V DC, 0,3 A, 3,6 W
