9. Données techniques

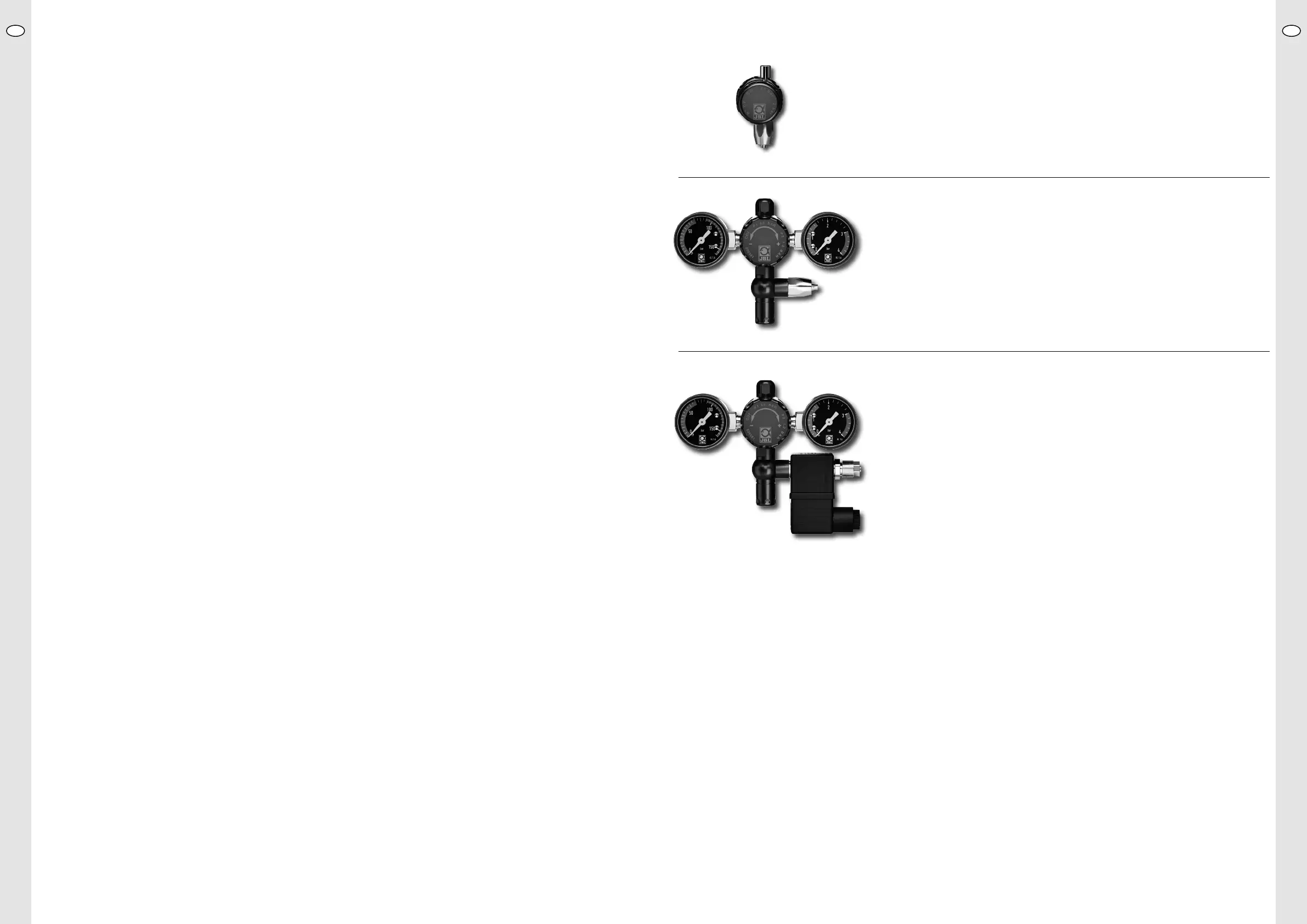

Détendeur JBL PROFLORA CO
2
REGULATOR BASIC :
• Adaptateur de filetage prémonté JBL PROFLORA CO
2
ADAPT U - M pour filetage de raccord
bouteille W21,8 x 1/14" sur M10x1.
• Pression de service préréglée : env. 1,5 bar
• Vanne à pointeau fin
• Filetage de raccordement pour raccord à vis de tuyau : 1/8".
• Raccord à vis pour tuyau 4/6 mm
Détendeur JBL PROFLORA CO
2
REGULATOR ADVANCED :
• Adaptateur de filetage prémonté JBL PROFLORA CO
2
ADAPT U - M pour filetage de raccord
bouteille W21,8 x 1/14" sur M10x1.
• Manomètre pression bouteille : de 0 à 160 bars
• Manomètre pression de travail : de 0 à 4 bars
• Vis de réglage pour pression de travail
• Vanne à pointeau fin
• Filetage de raccordement pour raccord à vis de tuyau : 1/8".
• Raccord à vis pour tuyau 4/6 mm
Détendeur JBL PROFLORA CO
2
REGULATOR PROFESSIONAL :
• Adaptateur de filetage prémonté JBL PROFLORA CO
2
ADAPT U - M pour filetage de raccord
bouteille W21,8 x 1/14" sur M10x1.
• Manomètre pression bouteille : de 0 à 160 bars
• Manomètre pression de travail : de 0 à 4 bars
• Vis de réglage pour pression de travail
• Vanne à pointeau de précision
• Filetage de raccordement pour raccord à vis de tuyau : 1/8".
• Raccord à vis pour tuyau 4/6 mm
• Électrovanne prémontée JBL PROFLORA CO
2
VALVE
o Tension : 12 V CC
o Puissance : 0,8 W
o Raccord à vis sortie : pour tuyau 4/6 mm
o Filetage entrée : 1/8".
o Fermé hors tension
o Bloc d’alimentation :
primaire : 100 – 240 V CA, 47 – 60 Hz, 0,25 A
secondaire : 12 V CC, 0,3 A, 3,6 W
peut être réglée de 1,2 à 2 bars. En cas de surpression involontaire, la soupape de sûreté assure la sécurité en évacuant le CO
2
dans le milieu ambi-
ant.
Électrovanne 12
V, prémontée et silencieuse (Pièce i) de classe supérieure. Une puissance de 0,8 W seulement, optimisée pour l’utilisation sur les
systèmes de fertilisation au CO
2
, réduit la consommation électrique. Un bloc d’alimentation électrique 12 V permet l’utilisation sur toutes les tensions
électriques courantes dans le monde entier.
6. Installation
SYSTÈME U
Démontez l’adaptateur de raccordement (JBL PROFLORA CO
2
ADAPT U - M) au moyen d’une clé Allen de 6 mm. Vissez sans vous interrompre le
détendeur avec filetage femelle arrière sur le filetage mâle de la bouteille de CO
2
à usage unique JBL PROFLORA CO
2
CYLINDER 500 U ou JBL
PROFLORA CO
2
CYLINDER 1200 U. Au bout de quelques tours, vous entendrez un petit siement. Continuez à visser sans vous interrompre jusqu’à
ce que vous sentiez une résistance. Vissez encore un demi-tour environ jusqu’au blocage manuel du détendeur.
SYSTÈME M
Vissez l’écrou de raccordement arrière du détendeur (JBL PROFLORA CO
2
ADAPT U - M) sur le filetage mâle de la vanne de la bouteille de CO
2
rechargeable JBL PROFLORA CO
2
CYLINDER 500 M ou JBL PROFLORA CO
2
CYLINDER 2000 M. L’écrou de raccordement est un écrou moleté,
conçu pour être utilisé SANS outil ! Serrez-le seulement jusqu’au blocage « manuel », sans outil. L’utilisation d’un outil pourra entraîner des domma-
ges. Fermez la vanne à pointeau en tournant dans le sens des aiguilles d’une montre, au cas où elle ne serait pas encore fermée.
Ne jamais utiliser de bouteilles de CO
2
sous pression en position couchée ou la tête en bas ! Le détendeur pourrait en être détruit !
JBL PROFLORA CO
2
REGULATOR PROFESSIONAL : Le manomètre de gauche indique maintenant une pression dans la bouteille d’environ 60 bars
et celui de droite une pression de travail d’environ 1,5 bar.
7. Remarque concernant la pression achée sur le détendeur
Le CO
2
contenu dans les bouteilles de CO
2
est un gaz sous haute pression. Cette pression dépend de la température ambiante. À une température
ambiante d’env. 20 °C, la pression achée sur le manomètre de gauche du détendeur est d’environ 50 bars. Elle augmente lorsque la température
monte. C’est la raison pour laquelle, à une température ambiante de 30 °C, le manomètre achera environ 70 bars. La pression dans la bouteille de
CO
2
ne donne aucune indication sur le niveau de remplissage de la bouteille. Cette pression reste constante jusqu’à ce que la bouteille soit presque
vide, si la température ambiante ne varie pas. La quantité de CO
2
restant dans la bouteille ne peut être déterminée qu’en la pesant. Le poids à vide
de la bouteille (tare) est gravé sur la bouteille. En déduisant la tare du poids momentané de la bouteille on obtient la quantité de CO
2
eectivement
contenue dans la bouteille.
La pression dans la bouteille est réduite par le détendeur pour atteindre une pression dite « de travail », facile à gérer. Le manomètre situé à droite
du détendeur ache cette pression de travail. Elle est préréglée à 1,5 bar environ sur les détendeurs de JBL PROFLORA CO
2
REGULATOR BASIC.
Cette pression est idéale pour la fertilisation au CO
2
des aquariums. En cas de modification de la pression de travail du JBL PROFLORA CO
2
RE-
GULATOR PR
OFESSIONAL, il est important qu’il s’ensuive une décharge de CO
2
, c’est-à-dire que la vis d’ajustage ne doit pas être fermée, sinon la
nouvelle pression de travail ne pourra pas s’ajuster.
8. Remplacement de la bouteille
Si la pression de la bouteille sur le manomètre de gauche descend au-dessous de 30 bars, il faudra, dans les deux ou trois jours qui suivent, procé-
der à un nouveau remplissage de la bouteille rechargeable. La bouteille à usage unique ne doit être remplacée que lorsqu’elle ne contient plus du
tout de CO
2
. C’est le cas lorsque les deux manomètres achent zéro ou qu'aucune bulle de CO
2
ne monte plus dans l'aquarium.
Bouteille de CO
2
à usage unique
Assurez-vous que la bouteille de CO
2
à usage unique est complètement vide. Il ne doit plus y avoir de bulles de CO
2
qui montent dans le réacteur ou
le diuseur. Démontez le tuyau à CO
2
du détendeur et dévissez le détendeur de la bouteille dans le sens inverse des aiguilles d’une montre. Jetez la
bouteille vide conformément à la règlementation locale sur l’élimination des déchets. Raccordez une nouvelle bouteille comme indiqué au chap.3.
Bouteille de CO
2
rechargeable
Fermez la vanne de la bouteille et démontez le tuyau à CO
2
du détendeur. Ouvrez la vis d’ajustage et laissez s’échapper la pression encore présente
dans le détendeur, jusqu’à ce que les deux manomètres achent zéro bar. Détachez l’écrou de raccordement du détendeur de la vanne de la bouteil-
le. Faites remplir la bouteille de CO
2
rechargeable.
Si vous ne trouvez momentanément pas de bouteilles rechargées disponibles, vous pouvez également raccorder une bouteille à usage unique. Avec
la clé Allen fournie (taille 6), retirez l’écrou de raccordement bouteille du détendeur. Le filetage devenu libre est adapté à la bouteille de CO
2
à usage
unique.
Raccordez la bouteille de CO
2
rechargée ou la bouteille à usage unique comme indiqué au chapitre 3.
