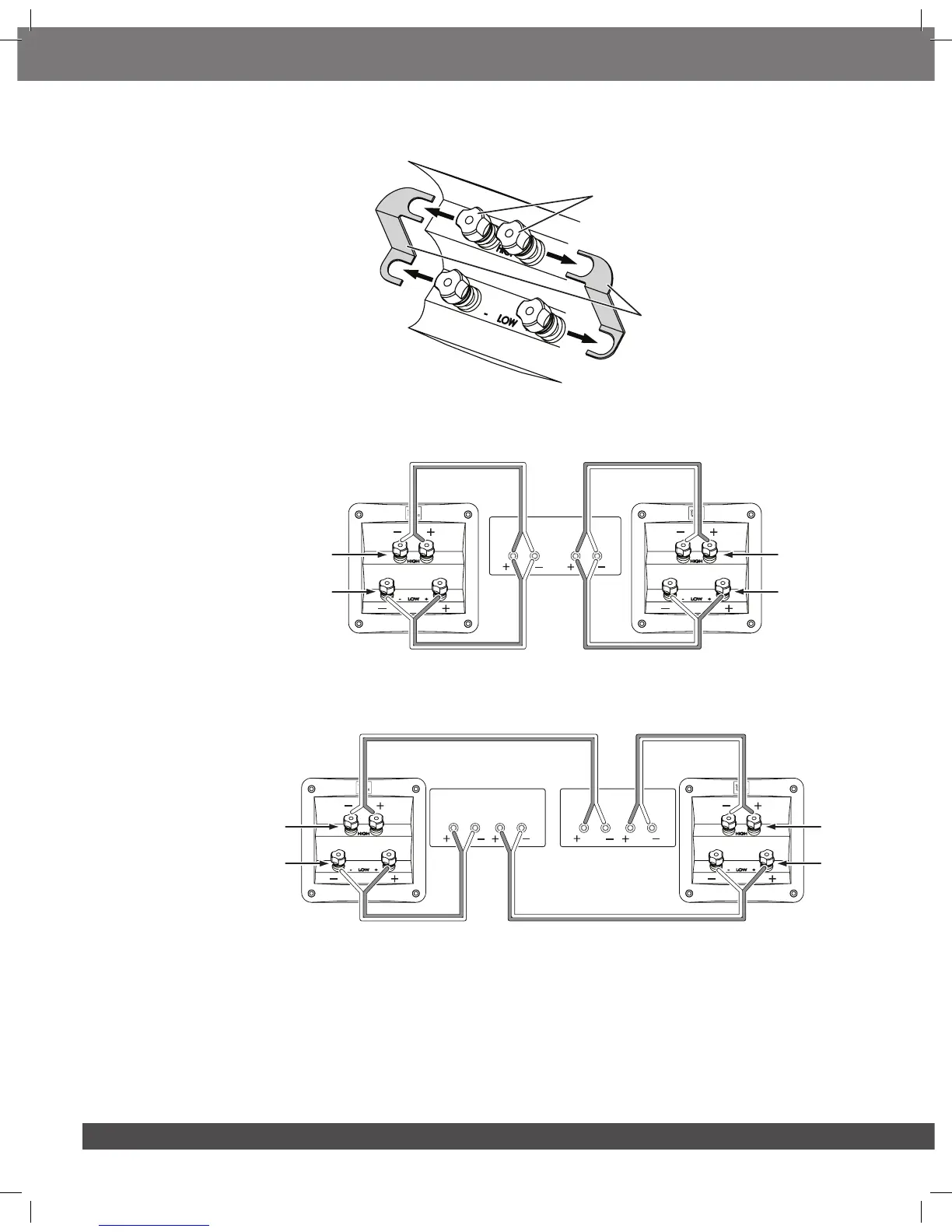

Para realizar una conexión de doble cableado del S3900, primero, quite las barras de acoplamiento de conexión,
como se muestra en la ilustración.
A. Desatornille
las cuatro
tapas
B. Quite los
acoplamientos
Si realiza un doble cableado con un solo amplificador de potencia estéreo, conecte los altavoces de acuerdo con la
siguiente ilustración.
Conexión de
frec. alta/ult. alta
Amplicador
Can.
der.
Can.
izq.
Conexión de
frec. alta/ult. alta
Conexión de
frec. baja
Conexión de
frec. baja
Altavoz
derecho
Altavoz
izquierdo
Si realiza una doble amplificación o un doble cableado con dos amplificadores de potencia estéreo, conecte los
altavoces de acuerdo con la siguiente ilustración.
Conexión de
frec. alta/ult. alta
Amplificador 1
Amplificador 2
Can.
der.
Can.
der.
Can.
izq.
Can.
izq.
Conexión de
frec. alta/ult. alta
Conexión de
frec. baja
Conexión de
frec. baja
Altavoz
derecho
Altavoz
izquierdo
En ambos casos, siga las instrucciones para los diferentes tipos de conectores, que se incluyen en la sección Conexión
básica de un solo hilo, en la página 4.
IMPORTANTE: Para obtener más información acerca de las diversas opciones de hilos de altavoces y conexiones,
comuníquese con su distribuidor local de JBL.
