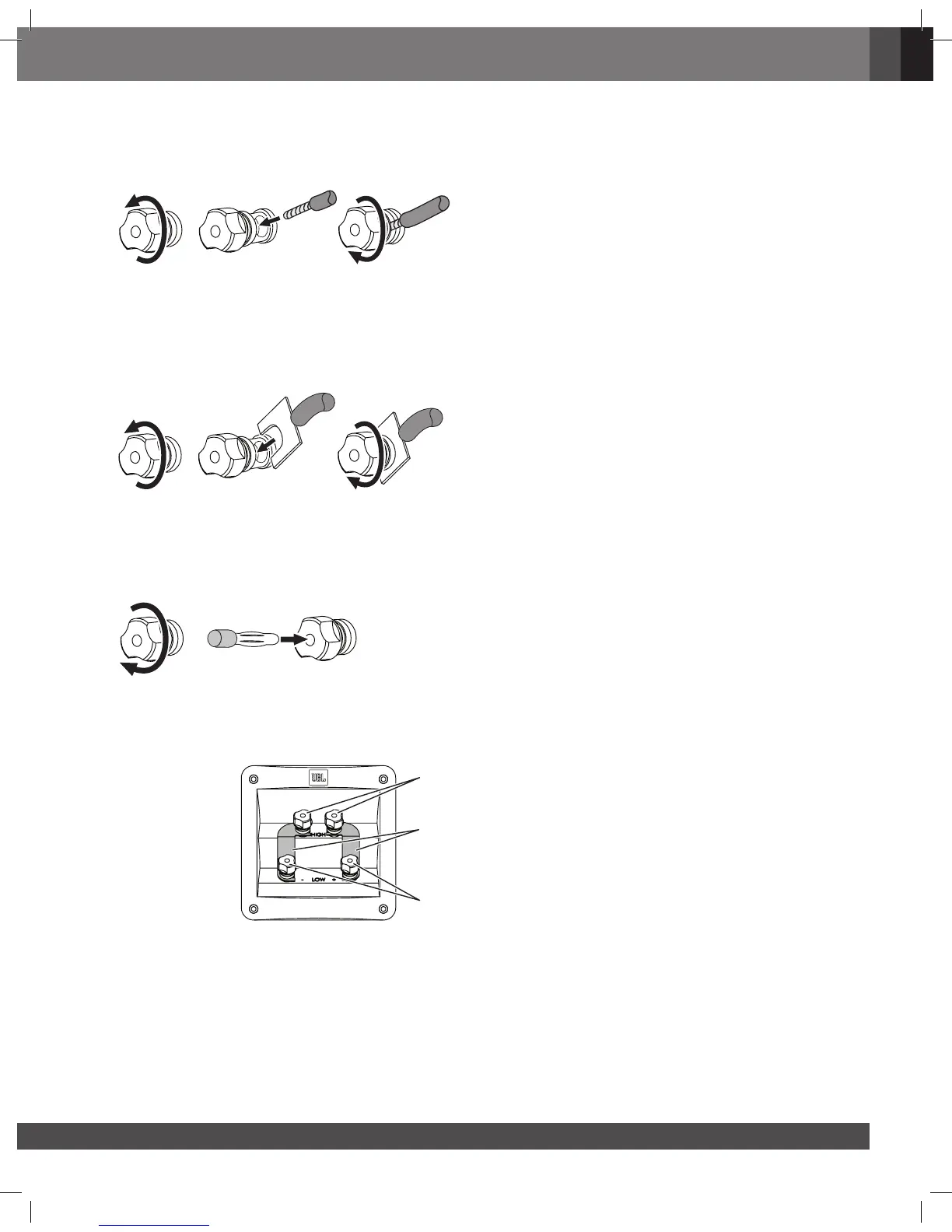

Usando fios não revestidos ou conectores de pinos:
A. Solte o parafuso
da tampa
B. Passe o o não revestido
ou o conector do pino
pelo orifício na junção
C. Aperte a tampa
para prender o o
IMPORTANTE: Certifique-se de que os fios ou pinos “+” e “–” não encostem um no outro, ou no outro conector. Fios que se
tocam podem causar um curto-circuito que pode danificar seu receptor ou amplificador.
Usando conectores espada:
A. Solte o parafuso
da tampa
C. Aperte a tampa
para prender o
conector espada
B. Insira as lâminas do
conector espada ao
redor da junção
IMPORTANTE: Certifique-se de que as lâminas do conector espada “+” e “–” não encostem uma na outra, ou no outro
conector. Lâminas que se tocam podem causar um curto-circuito que pode danificar seu receptor ou amplificador.
Usando conectores banana:
A. Aperte a tampa B. Insira o conector
CONEXÃO DE FIO DUPLO:
O conjunto de conexão do S3900 possui duas séries de conectores de entrada que são conectados por barras de ligação.
O conjunto superior de conectores serve para os drivers de frequência alta/ultra-alta e o inferior para os woofers.
Conectores de alta
frequência/
ultrafrequência
Conectores de
baixa frequência
Barras de
ligação
Essa disposição permite usar um fio duplo nos alto-falantes com um único amplificador de potência estéreo, ou fazer a
amplificação dupla dos alto-falantes com dois amplificadores. O fio duplo e amplificação dupla podem oferecer vantagens
de desempenho e mais flexibilidade na seleção do amplificador de potência, em comparação com a conexão convencional
de um fio único.
OBS.: O orifício na junção do conector tem
5 mm de diâmetro. Utilize um fio para alto-
falante ou um pino de conector com um
diâmetro externo de pelo menos 5 mm.
OBS.: A junção do conector tem 8 mm de
diâmetro. Utilize um conector espada com
um diâmetro interno de mais de 8 mm.
