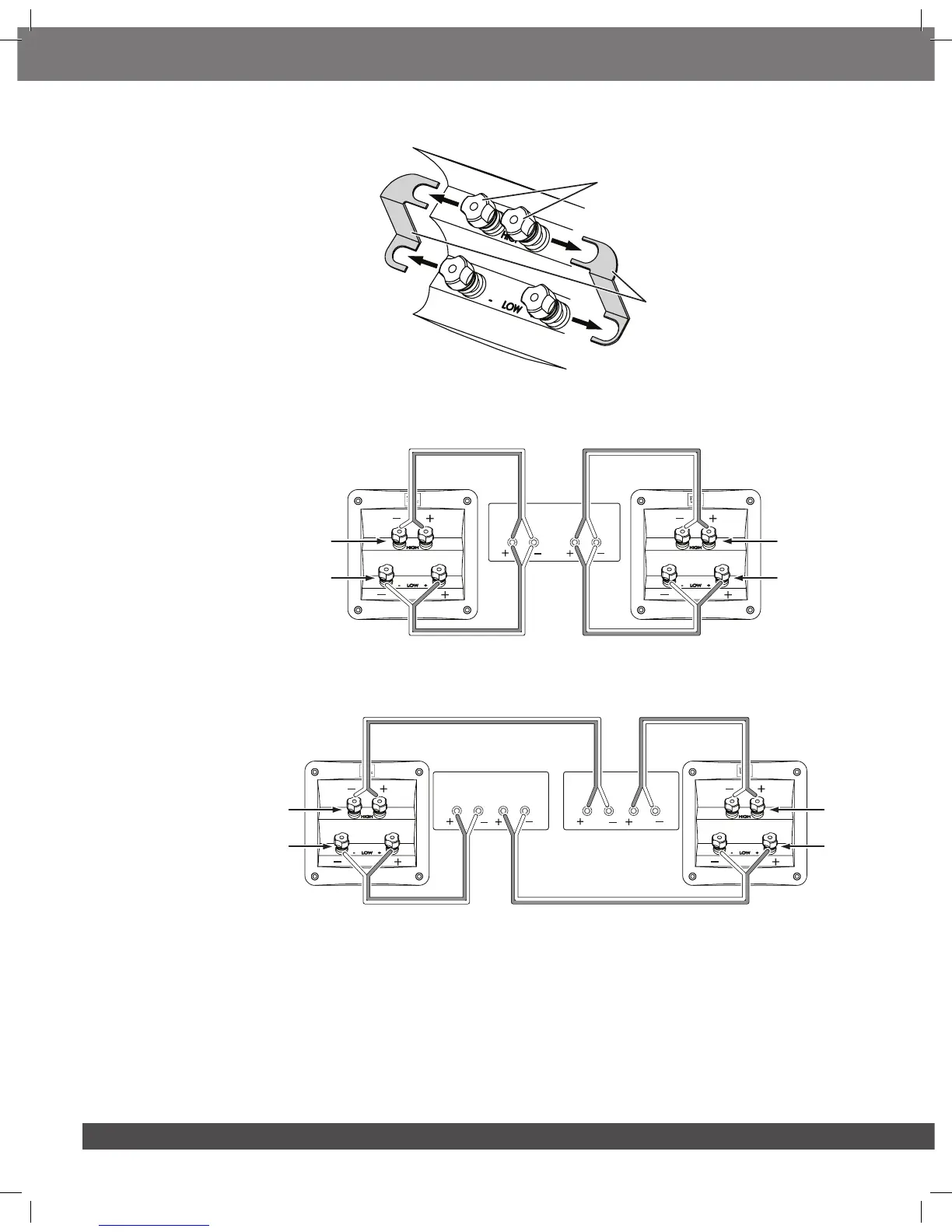

Zur Doppelverdrahtung des S3900 entfernen Sie zunächst die Anschlussjumperleisten wie in der Abbildung gezeigt.
A. Alle vier Schraub-
klemmen lösen
B. Jumperleisten
entfernen
Wenn Sie einen einzelnen Stereoleistungsverstärker per Doppelverdrahtung anschließen möchten, schließen Sie die Lautsprecher
gemäß der folgenden Abbildung an.
HF/UHF-
Anschluss
Verstärker
Rechter
Kanal
Linker
Kanal
HF/UHF-
Anschluss
NF-Anschluss
NF-Anschluss
Rechter
Lautsprecher
Linker
Lautsprecher
Wenn Sie zwei Stereoleistungsverstärker per Doppelverdrahtung oder Bi-Amping anschließen möchten, schließen Sie die
Lautsprecher gemäß der folgenden Abbildung an.
HF/UHF-
Anschluss
Verstärker 1
Verstärker 2
Rechter
Kanal
Rechter
Kanal
Linker
Kanal
Linker
Kanal
HF/UHF-
Anschluss
NF-Anschluss
NF-Anschluss
Rechter
Lautsprecher
Linker
Lautsprecher
Folgen Sie jeweils den Anweisungen für die verschiedenen Steckertypen unter Erstellen einer einfachen Einzeldrahtverbindung
auf Seite 4.
HINWEIS: Weitere Informationen zu verschiedenen Lautsprecherdraht- und Anschlussoptionen erteilt Ihnen gerne Ihr
JBL-Händler vor Ort.
