6

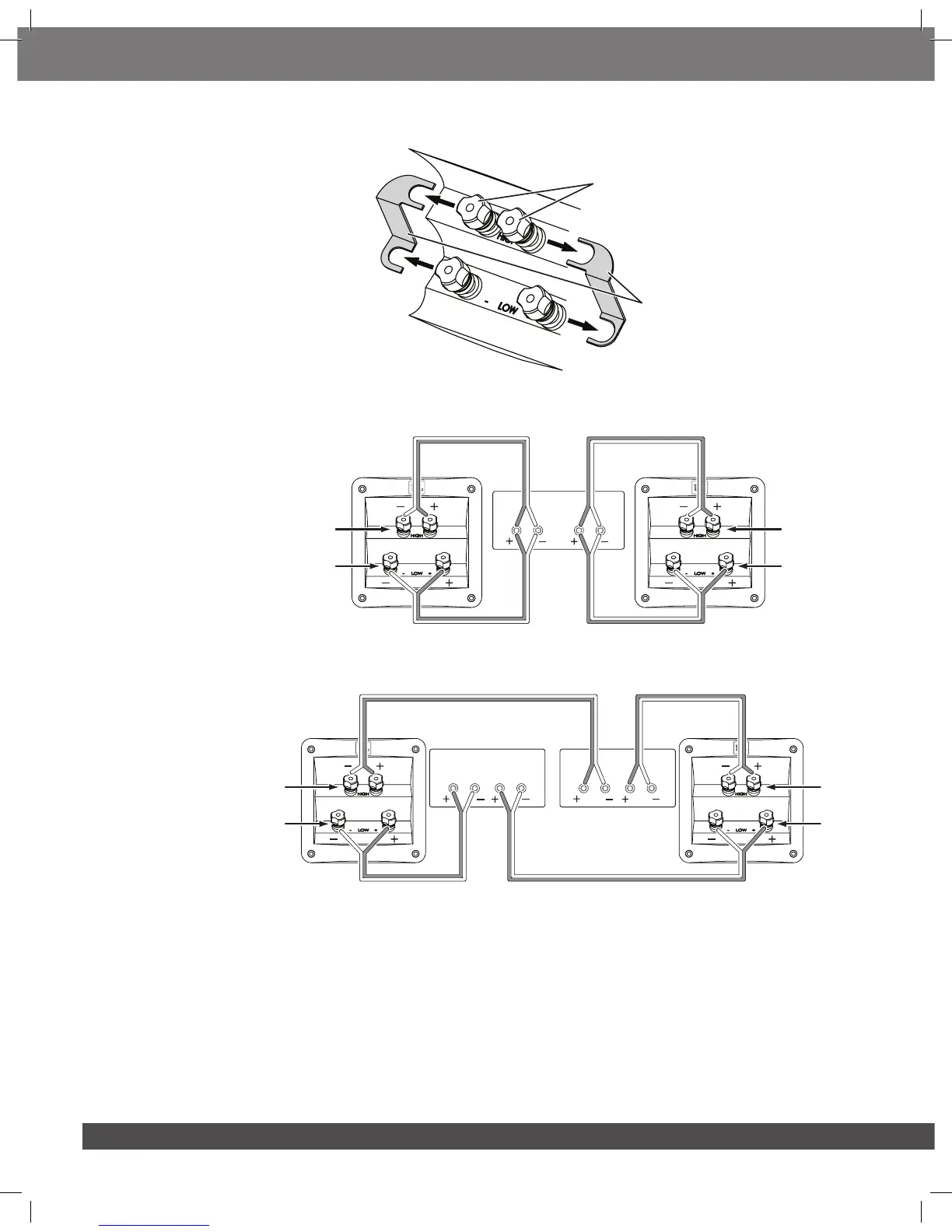

S3900をバイワイヤ接続するときは、まず図に示すようにターミナルのジャンパーバーを取り外します。
A. 4つのキャップす
べてを緩めます
B. ジャンパーを
取り外します
1台のステレオパワーアンプでバイワイヤ接続する場合、下図に従ってスピーカーを接続します。
高域/超高域
側接続
アンプ
右側チ
ャン
ネル
左側チ
ャン
ネル
高域/超高域
側接続
低域側接続
低域側接続
右側スピ
ーカー
左側スピ
ーカー
2台のステレオパワーアンプでバイアンプ接続またはバイワイヤ接続する場合、下図に従ってスピーカーを接続します。
高域/超高域
側接続
アンプ1
アンプ2
右側チ
ャン
ネル
右側チ
ャン
ネル
左側チ
ャン
ネル
左側チ
ャン
ネル
高域/超高域
側接続
低域側接続 低域側接続
右側スピ
ーカー
左側スピ
ーカー
いずれの場合も、各ターミナルの接続方法については
基本的なシングルケーブル接続 （4ページ）に記載された指示に
従ってください。
ご注意：さまざまなスピーカーケーブルおよび接続のオプションについて詳しくは、地域のJBL販売店にお問い合わ
せください。
