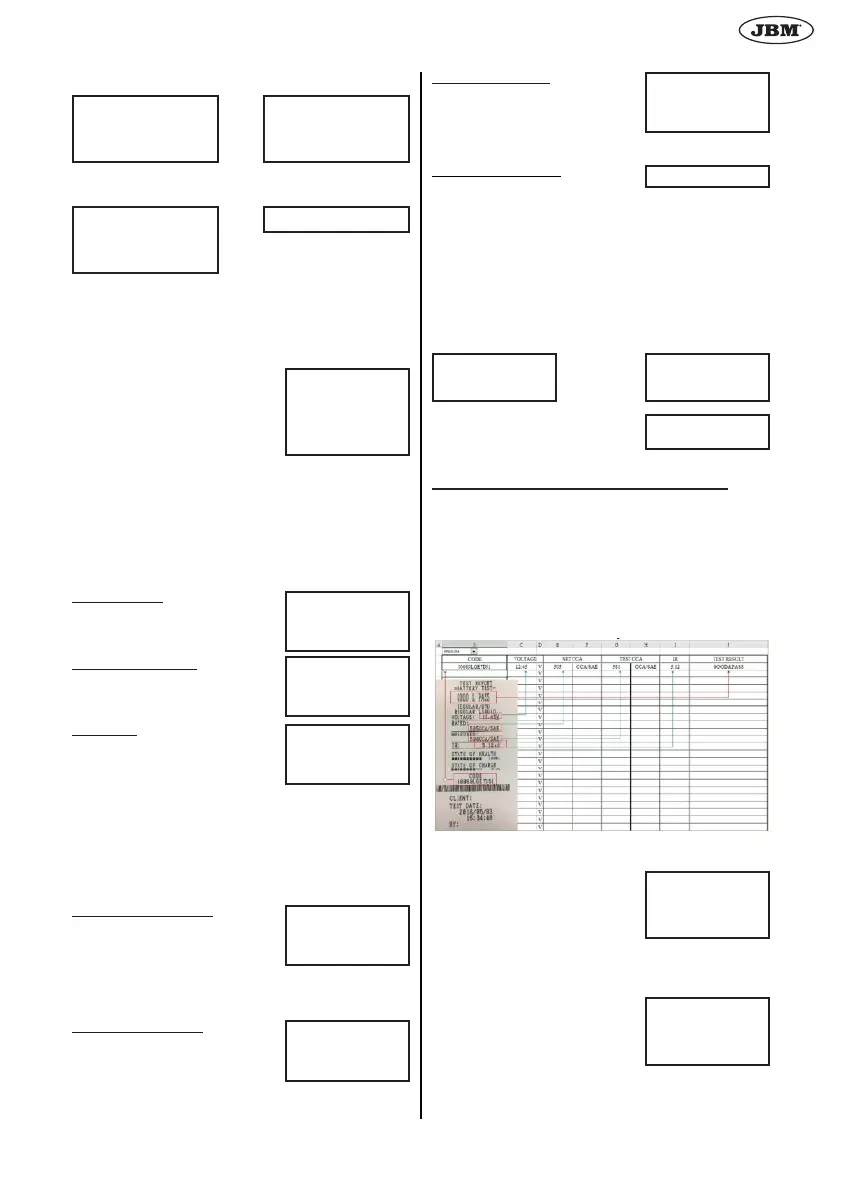

JBM 52233 - Page 29

· 29 ·
FORA DO VEÍCULO:
CARGA DE
SUPERFÍCIE NO
VEÍCULO? SIM
CARGA DE
SUPERFÍCIE NO
VEÍCULO? NÃO
LIGUE OS FARÓIS
DURANTE 15
SEGUNDOS
A TESTAR
A BATERIA
ESTÁ CARRE-
GADA? SIM/
NÃO
BOA & PASSA
VOL: xx.xx V
CCA: xxxx CCA/SAE
IR: xx.xx mΩ
BOM E APROVADO
SOC: xx.xx V
■■■■■■■■■□ 90%
BOM E APROVADO
SOH: xxxx CCA/SAE
■■■■■■■■■□ 90%
CUIDADO
VOL: xx.xx V
CCA: xxxx CCA/SAE
IR: xx.xx mΩ
CARREGUE & TESTE
VOL: xx.xx V
CCA: xxxx CCA/SAE
IR: xx.xx mΩ
RUIM & SUBSTITUA
VOL: xx.xx V
CCA: xxxx CCA/SAE
IR: xx.xx mΩ
CEL.RUIM-SUBST
VOL: xx.xx V
CCA: xxxx CCA/SAE
IR: xx.xx mΩ
ERROR DE CARGA
CÓDIGO
xxxxxxxxxxxx
BOM E RECARREGAR
VOL: xx.xx V
CCA: xxxx CCA/SAE
IR: xx.xx mΩ
B. O analisador irá retomar o teste depois de detetar
que a carga de superfície foi removida.
10. Teste a bateria durante alguns segundos.
11. Pressione ◄ ► para se-
lecionar bateria carregada
ou não se o analisador per-
guntar. Pressione «ENTER»
para conrmar a sua escol-
ha.
12. Quando o teste for completado, o ecrã mostra a
voltagem real e CCA real e resistência interna.
{Pressione ◄ ► para ver: SOH (ESTADO DE
SAÚDE) e SOC (ESTADO DE CARGA)}.
13. Um dos seguintes seis resultados será mostrado:
BOA & PASSA
*A bateria está boa & capaz de
segurar carga.
BOA & CARREGUE
*A bateria está boa mas precisa
ser recarregada.
CUIDADO
*A bateria pode necessitar de
manutenção mas diminuir a ca-
pacidade de iniciar o motor gra-
CARREGUE & TESTE
*A Bateria está descarregada.
A condição da bateria não pode
ser determinada até que ela seja
totalmente recarregada. Reca-
rregue & reteste a bateria.
RUIM & SUBSTITUA
*A bateria não pode mais segu-
rar carga. Ela deverá ser substi-
tuída imediatamente.
CEL.RUIM-SUBST
*bateria está com pelo menos
uma célula em curto circuito. Ela
deverá ser substituída imediata-
mente.
ERRO DE CARGA
*A bateria testada é maior que
2000CCA ou 200AH. Ou as ga-
dualmente. A bateria pode falhar sob condições me-
tereológicas extremas. Pode haver uma ligação fraca
entre o veículo e a bateria que está a afetar a função
de carregamento. Por favor preste atenção à bateria
para substituição bem como ao sistema de carrega-
mento.
rras não estão conectadas corretamente. Favor carre-
gar inteiramente a bateria e reteste depois de excluir
as ambas das razões precedentes. Se a leitura for a
mesma, a bateria deverá ser substituída imediatamen-
te.
O que é o “Código de Teste”? Como o usar?
A. Coloque o CD no leitor de CD ou CD/DVD/BLUE
RAY.
B. Siga as instruções de instalação e instale o ícone
com o nome “BT/RTxxx”; quando a página abaixo
aparecer insira o “Código de Teste” manualmente
ou digitalizando o código de barras.
C. Os resultados do teste irão aparecer na tabela
após descodicação como abaixo.
14. Ecrã SOC e SOH: Pressione as teclas direcionais
para ver SOC e SOH:
15. Código de Teste:
Pressione <Enter> para obter
Código de Teste.
NO VEÍCULO:
IMPRIMIR RE-
SULTADO?
SIM/NÃO
IMPRIMIR 24V
SYST. TESTE?
SIM
D. Os dados do teste podem ser guardados no PC.
16. Pressione ◄ ► para sele-
cionar impressão de resulta-
do: SIM ou NÃO. Pressione
«ENTER» para conrmar a
sua escolha.
※Impressão de Prova do Sistema 24V:
O impressor não funcionará pela
impressão de prova do sistema
de baterias de 24 Volt.
