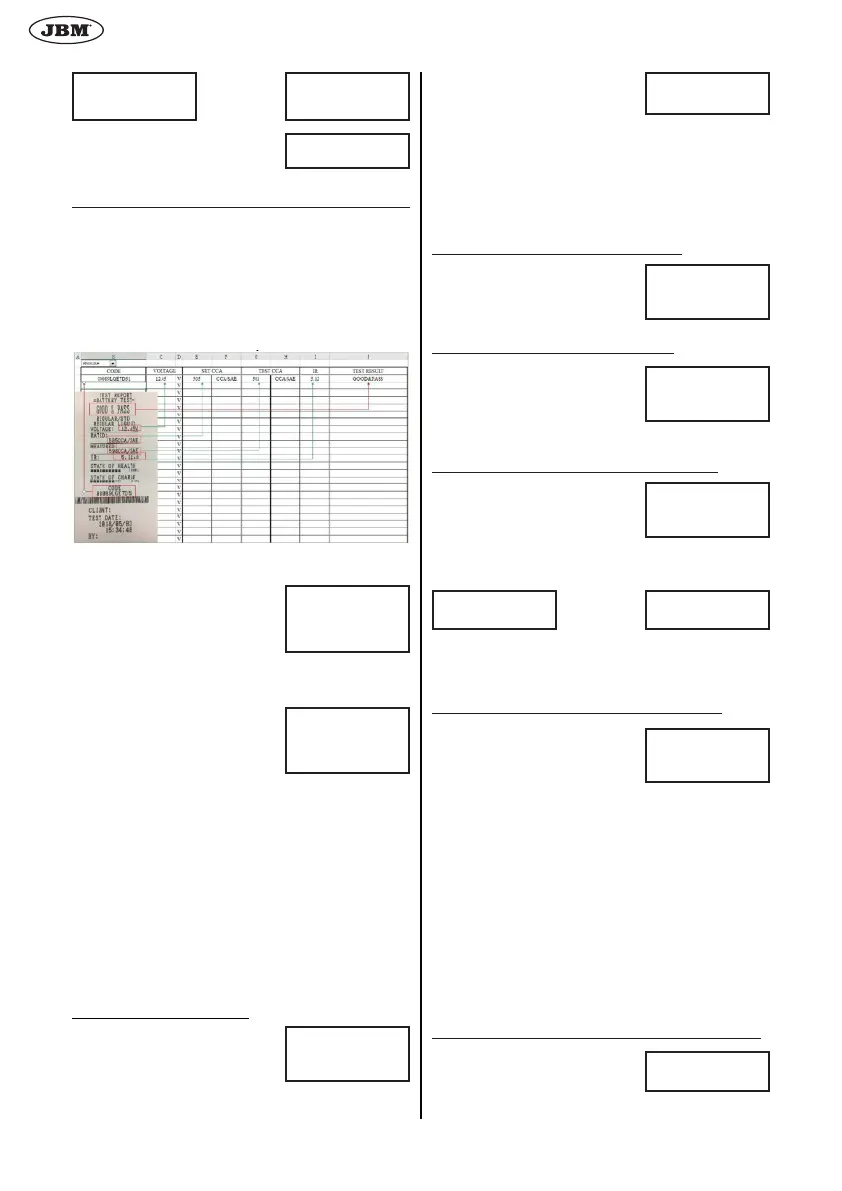

JBM 52233 - Page 50

· 50 ·
PRINT
RESULT?
YES/NO
PRINT 24V
SYSTEM RE-
SULT? YES
D. Данные проверки можно сохранить на ПК.
16. Нажмите кнопку ◄ ►,
чтобы выбрать печать
результатов: YES (ДА) или
NO (НЕТ). Нажмите «EN-
TER» для подтверждения.
※24V System Test Printing:
принтер не будет работать
для печати результатов
проверки 24-вольтных систем.
Результаты испытаний
24-вольтной системы будут регистрироваться
до подключения 12-вольтного аккумулятора, в
результате чего появится соответствующий экран.
Выберите «YES» и кнопку ввода, чтобы распечатать
результаты, после чего отсоедините зажимы.
Экраны после повторного подключения зажимов
появятся снова. Выберите «NO» и нажмите кнопку
ввода, чтобы вернуться к главному меню.
17. Нажмите «ENTER» для возврата к ГЛАВНОМУ
МЕНЮ или отсоедините зажимы от клемм,
когда выполните проверку аккумулятора, чтобы
завершить процедуру.
SYSTEM
TEST
xx.xx V
CRANKING VOLTS
xx.xx V NORMAL
ALT. IDLE
VOLTS
xx.xx V HIGH
ALT. IDLE VOLTS
xx.xx V NORMAL
CRANKING
VOLTS
xx.xx V LOW
CRANKING
VOLTS
NOT DETECTED
MAKE SURE ALL
LOADS ARE OFF
PRESS ENTER FOR
CHARGING TEST
TURN OFF LOADS
START ENGINE
ПРОВЕРКА СИСТЕМЫ:
ПУСКОВОЕ НАПРЯЖЕНИЕ В НОРМЕ
ВЫСОКИЙ ЗАРЯДНЫЙ ТОК БЕЗ НАГРУЗКИ
СТАНДАРТНЫЙ ЗАРЯДНЫЙ ТОК БЕЗ НАГРУЗКИA
НИЗКОЕ ПУСКОВОЕ НАПРЯЖЕНИЕ
ПУСКОВОЕ НАПРЯЖЕНИЕ ОТСУТСТВУЕТ
3. После того, как двигатель запущен, на дисплее
вместе с фактически измеренным значением
появится один из трех результатов.
4. Нажмите «ENTER» для начала проверки
системы зарядки.
5. Нажмите кнопку «ENTER», на дисплее вместе
с фактически измеренным значением появится
один из трех результатов.
регулятора напряжения. Убедитесь в отсутствии
некачественного соединения и надежности массы.
Не обнаружив неполадок подключения, замените
регулятор напряжения. Поскольку большинство
генераторов укомплектованы встроенным
регулятором, это обязывает производить замену
генератора. Стандартное максимальное значение
для транспортного средства лежит в пределах
14,7 вольт ± 0,05. Обратитесь к техническим
характеристикам производителя касательно
предельных значений, т. к. они могут отличаться
в зависимости от типа транспортного средства и
производителя.
Система указывает на
нормальное состояние.
Нажмите «ENTER» для
проверки зарядной системы.
Пусковое напряжение не
обнаружено.
Выходное напряжение
от генератора на
аккумулятор превышает
установленные пределы
Система указывает на
стандартный выход с
генератора. Проблем не
обнаружено.
1. Выберите «SYSTEM
TEST» в главном меню.
Пусковое напряжение ниже
допустимых пределов,
устраните неисправность
стартера согласно процедуре
производителя.
GOOD & PASS
SOC: xx.xx V
■■■■■■■■■□ 90%
GOOD & PASS
SOH: xxxx CCA/SAE
■■■■■■■■■□ 90%
CODE
xxxxxxxxxxxx
Что такое «Тестовый код»? Как им пользоваться?
A. Вставьте компакт-диск в CD или CD/DVD/BLUE
RAY комбинированный привод.
B. Следуйте инструкциям по установке и
установите иконку «BT/RTxxx». В результате
появится таблица ниже, где введите вручную
«Тестовый код» или отсканируйте штрих-код.
C. Результаты испытаний после декодирования
появятся в таблице, как показано ниже.
15. Проверка кода:
Для проверки кода нажмите
<Enter>.
2. Отключите все потребители
транспортного средства,
такие как освещение,
кондиционер, магнитолу
и т. д. перед запуском
двигателя.
