5

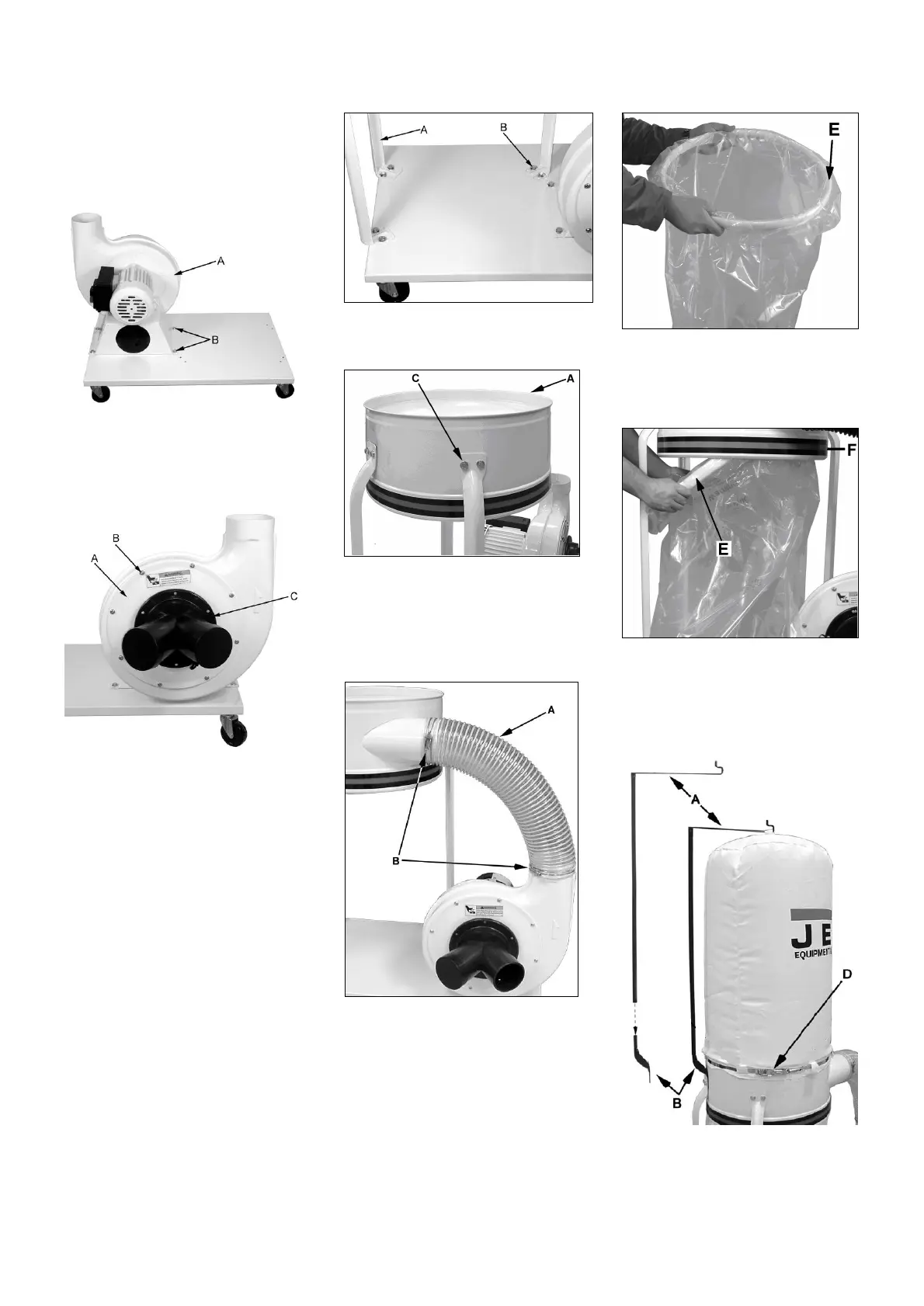

Motor und Lüfter Montage
Befestigen Sie die Motor- Lüftereinheit
(A) mit 4 Sechskantschrauben (B) und
Scheiben an der Bodenplatte.
Fig 2
Befestigen Sie die Lüfterabdeckung
(A, Fig 3) mit 8 Linsenkopfschrauben
(B).
Fig 3
Befestigen Sie das Y-Stück (C) und
sichern Sie es mit der gelieferten
Schraube.
Achtung:
Um eine Berührung mit dem
rotierenden Lüfterrad zu vermeiden
sind nicht verwendete
Absauganschlüsse immer
abzudecken.
Gehäuse Montage
Befestigen Sie die 3 Vertikalstreben
(A, Fig 4) mit 6 Sechskantschrauben
(B) und Scheiben auf der Bodenplatte.
Fig 4
Befestigen Sie das Gehäuse (A, Fig 5)
mit 6 Sechskantschrauben (C).
Fig 5
Schlauch Montage:
Befestigen Sie den Schlauch (A, Fig
6) mit den 2 gelieferten
Schlauchklemmen (B).
Fig 6
Spänesack Montage
Schlagen Sie den Spänesack über
den Spannring (E, Fig 7).
Fig 7
Den Spannring zusammendrücken
und schräg von unten in das Gehäuse
einsetzen bis er in der Gehäuserille (F,
Fig 8) einrastet.
Fig 8
Filtersack Montage (DC-1100A):
Montieren Sie den Filterhacken (A, B
Fig 9).
Fig 9
