Jiffy PRO 4 - Page 18

8-

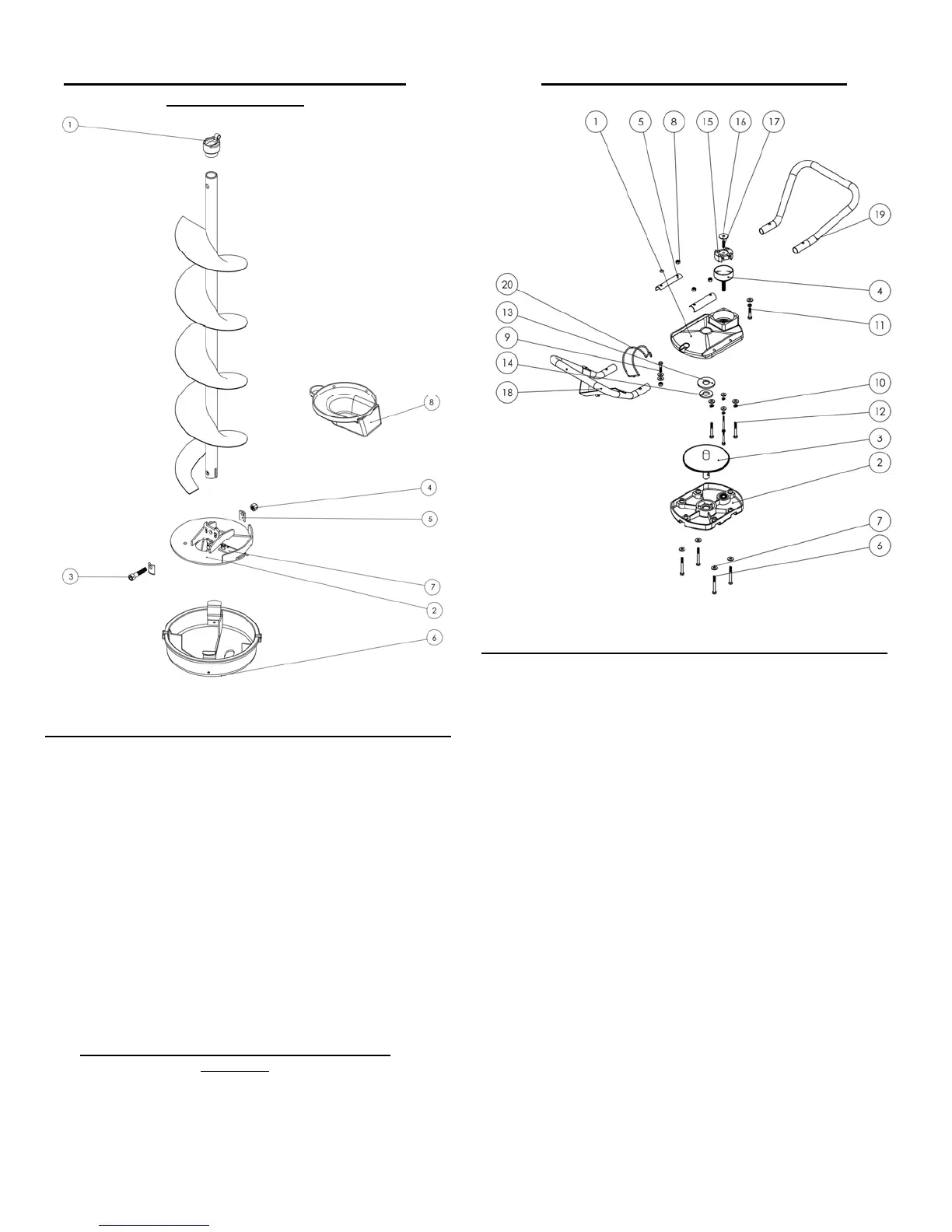

STX PRO ™ PIECES DE MONTAGE DE
FORAGE LISTE
N
o
de N
o
de
réf. pièce Désignation Qté utilisée
1 3996 Collier de rechange E-Z Connect
MC
et goupille 1
2 3751 6" STX PRO ™ kit de tête 1
“ 3752 8" STX PRO ™ kit de tête 1
“ 3753 9"STX PRO ™ kit de tête 1
“ 3754 10" STX PRO ™ kit de tête 1
3 2259 Boulon à six pans 3/8"-16 x 1 3/4" 1
4 1938 Écrou de blocage 3/8-16 x 1 ¾” 1
5 3503 D-Icer clip support de tête 2
6 2120 Carter de lame Easy Snap
MC
de 8 po, jaune 1
“ 2121 Carter de lame Easy Snap
MC
de 9 po, jaune 1
“ 2205 Carter de lame Easy Snap
MC
de 10 po, jaune 1
7 3586-STX 6” kit de lame Stealth STX 1
“ 3588-STX 8” kit de lame Stealth STX 1
“ 3589-STX 9” kit de lame Stealth STX 1
“ 3590-STX 10” kit de lame Stealth STX 1
8 3301 Carter de lame pour tarière de 6 po – Jaune 1
ENSEMBLE DE FORAGE DE REMPLACEMENT
COMPLET
3730-STX Ensemble de tarière STX PRO de 6 po
3731-PRO Ensemble de tarière STX PRO de 8 po
3732-PRO Ensemble de tarière STX PRO de 9 po
3733-PRO Ensemble de tarière STX PRO de 10 po
PIÈCES DE TRANSMISSION LISTE
N
o
de N
o
de
réf. pièce Désignation Qté utilisée
1 3720 Carter d’engrenage supérieur 1
2 3721 Carter d’engrenage inférieur 1
3 3707 Ensemble d’arbre et de pignon principal 1
4 3681 Ens. de tambour et pignon d’embrayage 1
5 3722 Plaque de poignée 2
6 3351 Boulon à six pans ¼-20 x 2 ½ 4
7 1689 Rondelle plate ¼” 11
8 2336 Écrou de blocage ¼-20 7
9 3228 Boulon à six pans ¼-20 x 1 ¼ 1
10 1119 Rondelle de blocage ¼” 5
11 1683 Boulon à six pans ¼-20 x 1 ½ 1
12 1996 Boulon à six pans ¼-20 x 2 ¼ 4
13 3634 Rondelle Teflon
MD
7/8” 1
14 1670 Rondelle plate 7/8” 1
15 2383 Excitateur d’embrayage 1
16 2768 Rondelle d’embrayage 1
17 4049 Vis de réglage ¾-24 x 1 1
18 4426 Poignée rembourrée et étrier
(côté commande des gaz) 1
19 4424 Demi-poignée rembourrée 1
20 2627 Bride de ressort de réservoir de propane
si Équipé 1
