Antes de encastrar o aparelho verifique se está alinhado, utilizando um nível. As esquinas da Arca têm
que ter ângulos rectos.
560-580
>38
<2100
200cm
200cm
2
874-890

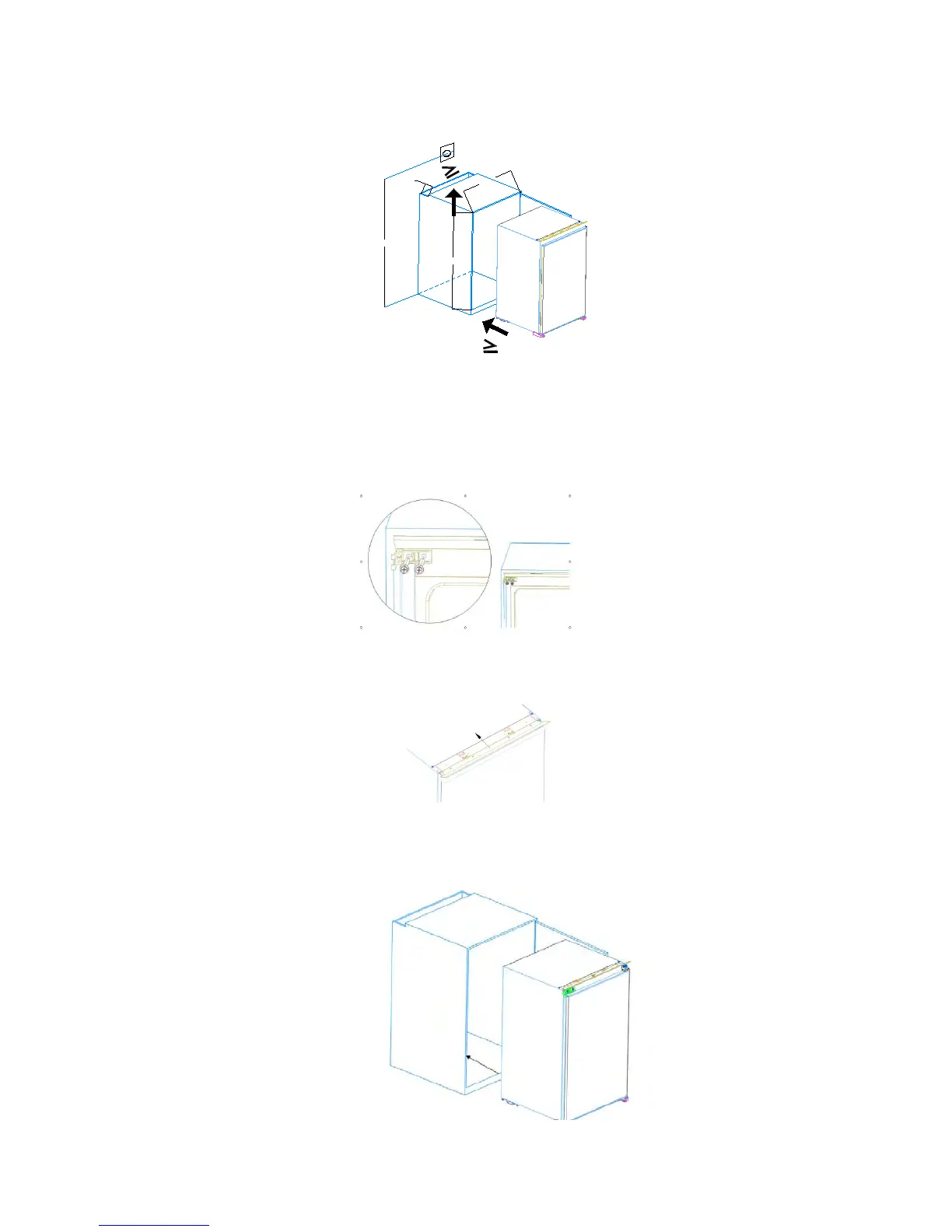

Instale a Arca como indicado abaixo:
1. Fixe a Arca através de dois parafusos ST5*14 (o lado de ligação tem que estar próximo do móvel).
2. Coloque o deflector superior na posição de encaixe na viga superior do móvel.
3. Coloque a Arca dentro do móvel. Tenha cuidado para não a riscar. Deixe um espaço de 5mm do lado
esquerdo da Arca e do móvel.
-3-
