Jocel JF211 - Page 12

12

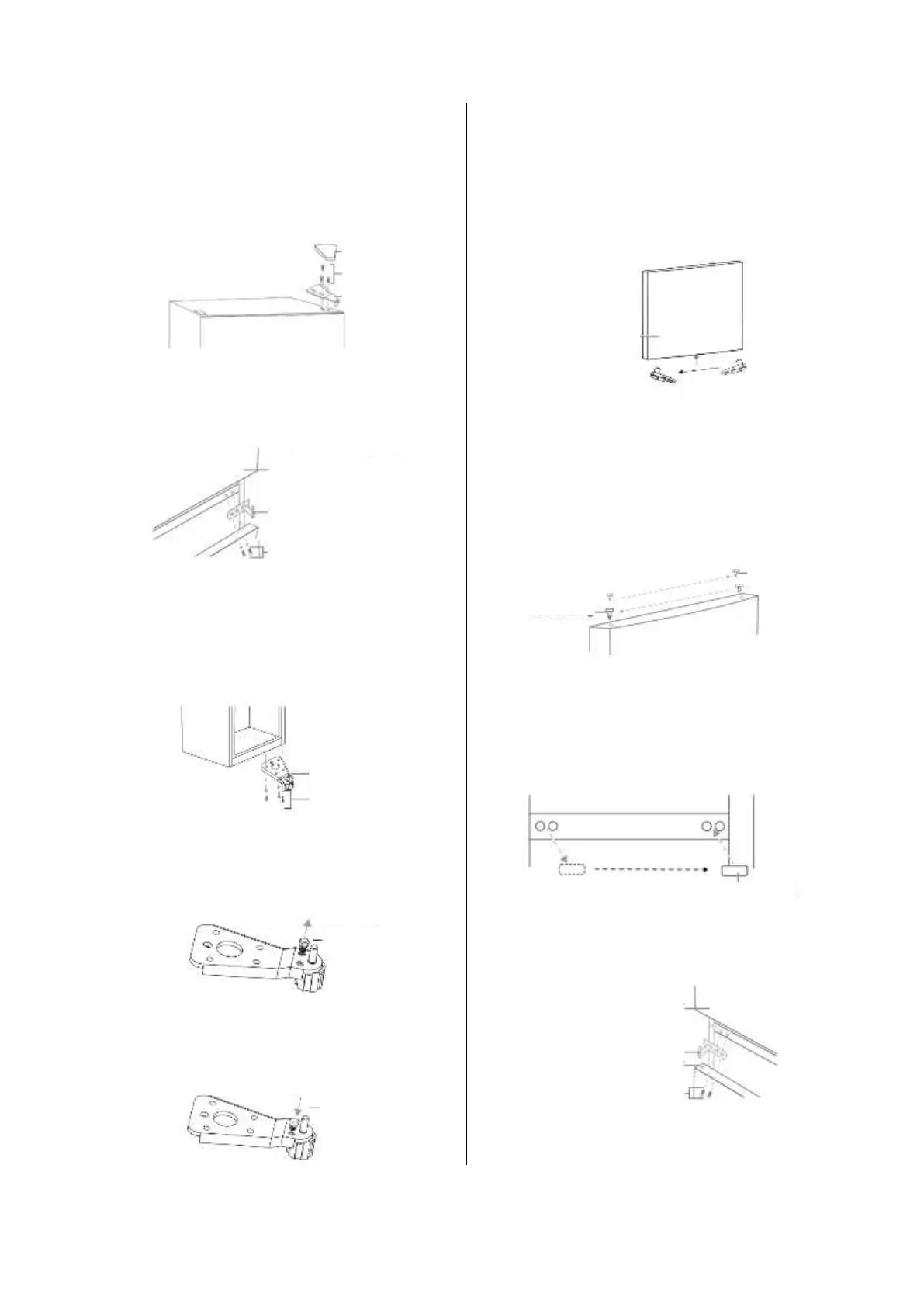

INVERTER A POSIÇÃO DE ABERTURA DA PORTA
1. Certifique-se de que o seu frigorífico
está desligado da tomada.
2. Levante a tampa da dobradiça, remova
os três parafusos que prendem a
dobradiça superior à porta e, em
seguida, remova a dobradiça.
3. Remova a porta do compartimento do
congelador do artigo.
4. Remova os dois parafusos que
prendem a dobradiça central.
5. Remova a porta do compartimento do
frigorífico.
6. Remova os parafusos que prendem a
dobradiça inferior ao lado direito do
artigo e, em seguida, remova a
dobradiça.
7. Remova a anilha e a porca que
prendem o eixo do pino ao orifício
direito na dobradiça inferior e, em
seguida, remova o eixo.
8. Insira o eixo do pino no orifício
esquerdo na dobradiça inferior e, em
seguida, prenda o eixo com a anilha e
a porca.
9. Instale a dobradiça inferior no lado
esquerdo do artigo.
10. Remova o parafuso que prende o
batente da porta na parte inferior direita
da porta do compartimento do frigorífico,
em seguida, remova o batente da porta e
instale-o no lado esquerdo inferior.
11. Instale a porta do compartimento do
frigorífico.
12. Mova a bucha da porta do lado direito
superior da porta do congelador para o
lado esquerdo superior da porta. E mova
a tampa do orifício esquerdo para o lado
direito.
13. Remova o tampo do orifício do parafuso
da dobradiça central no lado esquerdo do
gabinete e, a seguir, instale nos orifícios
dos parafusos no lado direito do
gabinete.
14. Instale a dobradiça
central no lado esquerdo com os dois
parafusos que removeu anteriormente.
Tampa da dobradiça
Parafusos
Dobradiça superior
Porta do compartimento frigorifico
Dobradiça central
Parafuso
Dobradiça inferior
Parafusos
Eixo do pino
Eixo do pino
Porta do congelador
Batente da porta
Bucha de porta
Tampa do buraco
Orifício do parafuso
Porta do congelador
Dobradiça central
Bucha de porta
Parafuso
