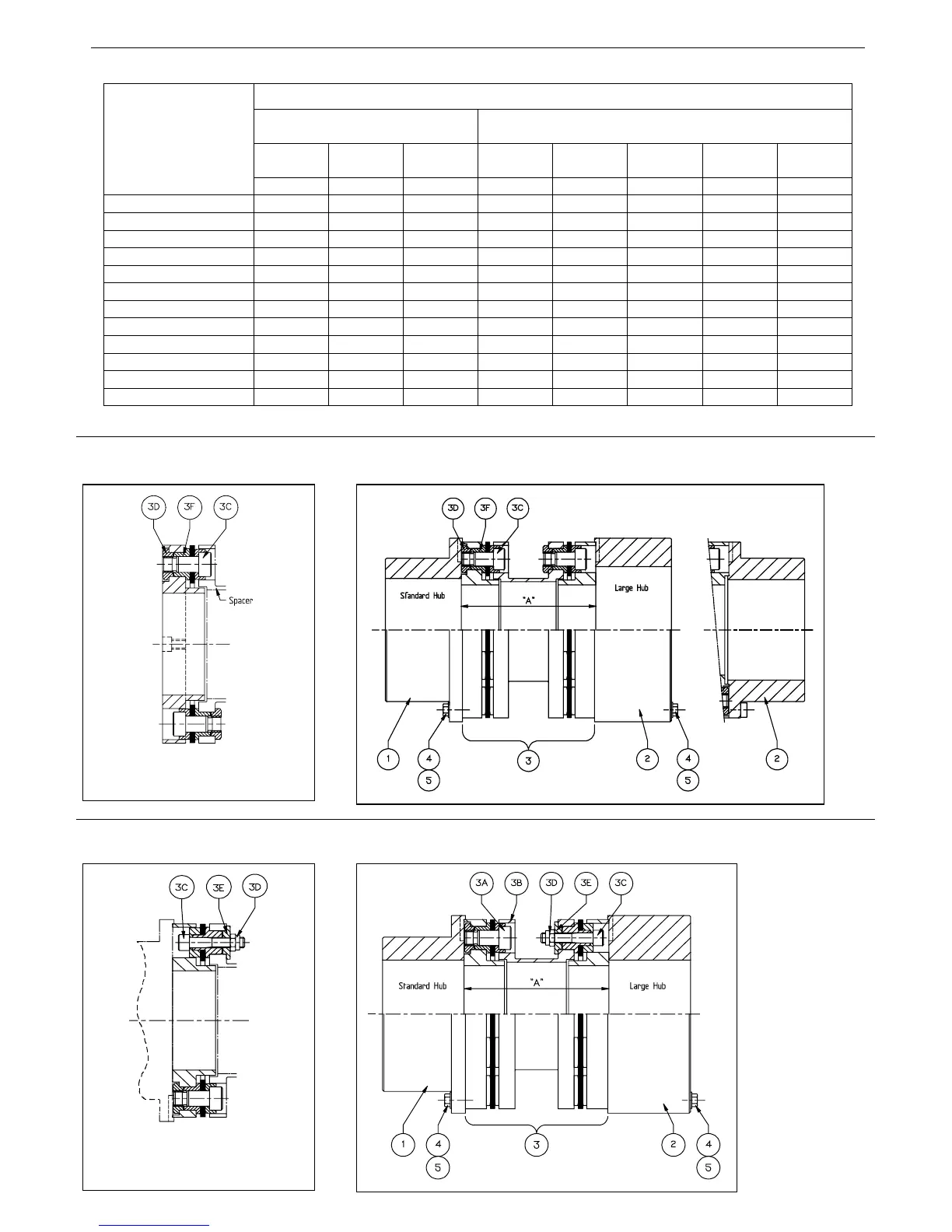

METASTREAM COUPLING TYPE TSK, TSC, TLK GIUNTI METASTREAM TIPO TSK, TSC, TLK
METASTREAM COUPLING TYPE TSP, TSA GIUNTI METASTREAM TIPO TSP, TSA
Table 1 – STANDARD COUPLING BOLT TIGHTENING TORQUES/COPPIE DI SERRAGGIO BULLONI DI GIUNTI STANDARD
BOLT TIGHTENING TORQUES/COPPIE DI SERRAGGIO BULLONI
HUB BOLTS/BULLONI MOZZO (4)
SPACER BOLTS/BULLONI SPAZIATORE (3C/3D)
FOR REFURBISHMENT/PER RIPRISTINO
TSK
TSP
TSC
TSA
TLK TSK TSP TSC TSA TLK
COUPLING SIZES
GIUNTO TIPO
N-m lb-ft N-m N-m N-m lb-ft lb-ft N-m
0011 0013 13 7 - 11 - 8 - -
0027 0033 25 14 - 23 9 17 7 -
0060 0075 25 14 - 47 17 35 14 -
0110 0135 25 14 - 75 31 55 26 -
0180 0230 50 26 - 130 31 95 26 -
0260 0350 25 14 - 150 58 110 41 -
0400 0500 50 26 - 205 58 150 41 -
0560 0740 50 26 - 285 145 210 125 -
0750 0930 86 63 - 380 145 280 125 -
1120 86 63 - 490 277 360 220 -
1400 86 63 86 490 - 360 - 380
1850 - - 86 ----490
(Data given on general arrangement drawings takes precedence) (I valori indicati sul disegno sono prioritari)
Mozzo Standard
Mozzo Lar
o
Mozzo Standard Mozzo Largo
Spaziatore
REPLACEMENT MEMBRANE PACK
SOSTITUZIONE PACCO MEMBRANA
REPLACEMENT MEMBRANE PACK
SOSTITUZIONE PACCO MEMBRANA
