T8200-TB20-9JS0/9JR0、T8200-TF20-9JS0/9JR0、T8200-TB21-9JS0/R0 Series Touch Screen Fan Coil Thermostat - Installation Instructions
T8200-TB20-9JS0/9JR0、T8200-TF20-9JS0/9JR0、T8200-TB21-9JS0/R0系列触摸屏风机盘管温控器 - 安装说明
602Q-B01A-NB-Issue Date 12 2013
2
阀 Val
火 L
低 Low
中 Med
高 Hi
零 N
阀 Valve
S2
S1
阀 Val
火 L
低 Low
中 Med
高 Hi
零 N
阀 Valve
S2
S1
S1
中 Med
高 Hi
低 Low
火 L
阀 2Val2
零 N
阀 1Val1
热水阀 Heat
冷水阀 Cool
S2
中 Med
高 Hi
低 Low
火 L
阀 2Val2
零 N
阀 1Val1
热水阀 Heat
冷水阀 Cool
S2
S1
TR
M
风机
火 L
高 Hi
中 Med
低 Low
R
C
AO
GND
零线 N
L 火线
TR
24V AC
24V AC
AC 85~260V 50~60Hz
0 10V
~
S1
S2
Fan
风机
Fan
风机
Fan
风机
Fan
风机
Fan
风机
Fan
TR
M
R
C
AO
GND
零线 N
L 火线
TR
24V AC
24V AC
0 10V
~
S1
S2
AC 85~260V 50~60Hz
零线 N
L 火线
AC 85~260V 50~60Hz
零线 N
L 火线
AC 85~260V 50~60Hz
零线 N
L 火线
AC 85~260V 50~60Hz
零线 N
L 火线
AC 85~260V 50~60Hz
火 L
高 Hi
中 Med
低 Low

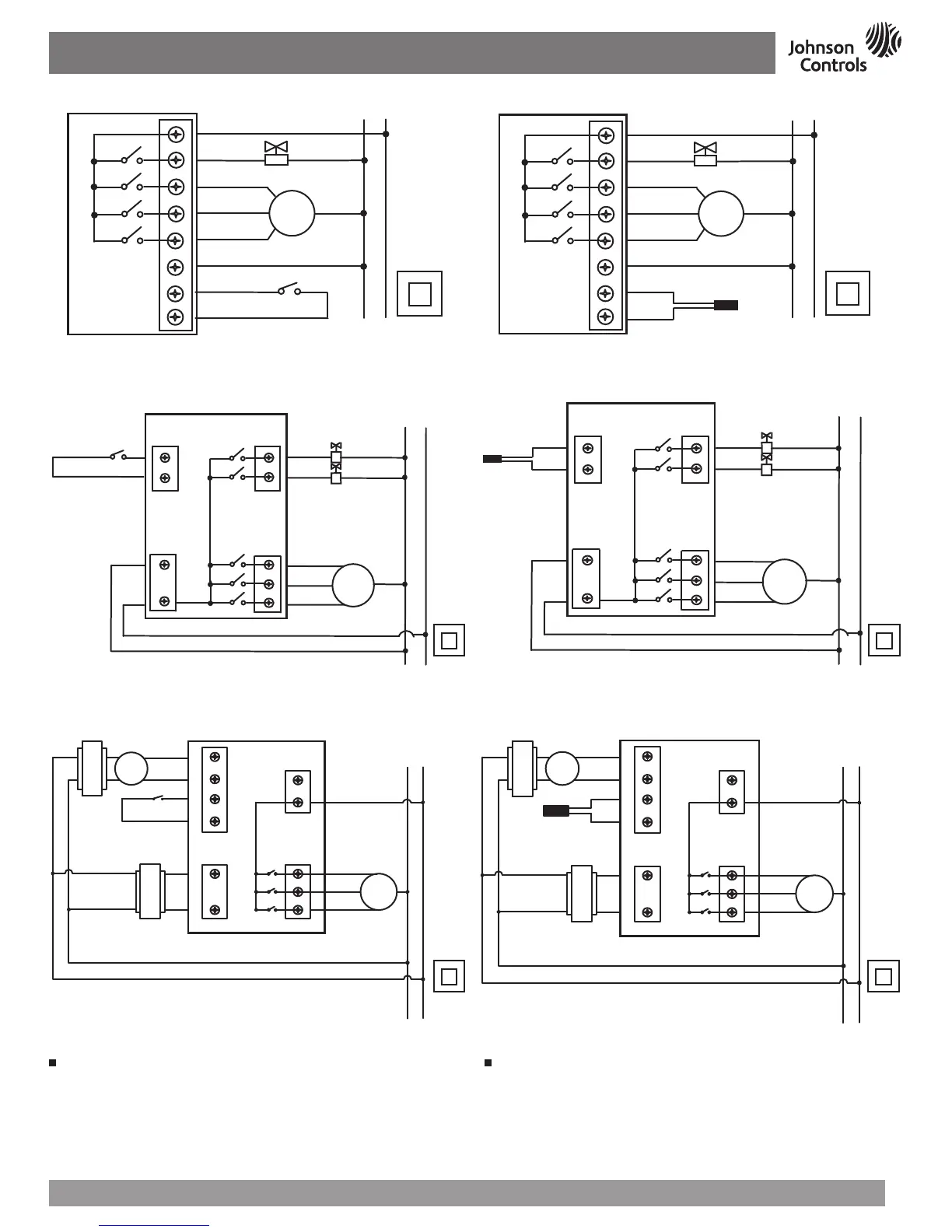

T8200-TB21-9JR0T8200-TB21-9JS0
图
5
:
T8200-TB20-9JS0接线图
Figure
5
:
Wiring Diagram for T8200-TB20-9JS0
图
7
:
T8200-TF20-9JS0接线图
Figure
7
:
Wiring Diagram for T8200-TF20-9JS0
图
6
:
T8200-TB20-9JR0接线图
Figure
6
:
Wiring Diagram for T8200-TB20-9JR0
图
8
:
T8200-TF20-9JR0接线图
Figure
8
:
Wiring Diagram for T8200-TF20-9JR0
图
9
:
T8200-TB21-9JS0接线图
Figure
7
:
Wiring Diagram for T8200-TB21-9JS0
图
10
:
T8200-TB21-9JR0接线图
Figure
10
:
Wiring Diagram
for T8200-TB21-9JR0
检查步骤
温控器安装完毕，在离开之前要检查制冷和加热完整的操作循环。这样可以确
保所有控制设备功能正常。如果接线正确，而设备又不能正常工作，请参考下
面故障排除进行简单的检查，如果温控器显示故障代码或者经过下面故障排除
设备依然不能正常工作，请就近联系Johnson Controls办事处来替换温控器。
Check-Out Procedure
After the installation, observe the complete operation cycles for cooling and heating
control.
This is to make sure that all control devices are functioning correctly. If the device is
not working properly and the wiring is correct, the thermostat should be replaced by
contacting your nearest Johnson Controls
®
Representative.
T8200-TB20-9JS0
T8200-TB20-9JR0
T8200-TF20-9JS0
T8200-TF20-9JR0
To Next Page
