10
Traduction du manuel d'instruction d'origine
> Français
Important!
Le AS888 doit être installé de façon à
ce qu’il puisse pivoter librement et rien
ne doit entraver ses mouve-ments. Les
fi ls électriques doivent toujours être
fi xés de manière à les empêcher de
tomber sur l’interrup-teur. Pendant la
saison, assurez-vous occasionnellement
qu’aucun dépôt ou saleté ne vienne
gêner le fonc-tionnement du AS888.
Vérifi er régulièrement le bon état des
fi ls électriques.
Spécifi cations électriques
Intensité maximum
12 V DC - 15 A
24 V DC - 7,5 A
32 V DC - 5,6 A
Un relai supplémentaire est néces-saire
pour un fonctionnement en charge
supérieure à celle indiquée. Le AS888
ne peut être utilisé qu’en basse tension
(jusqu’à 48 V).

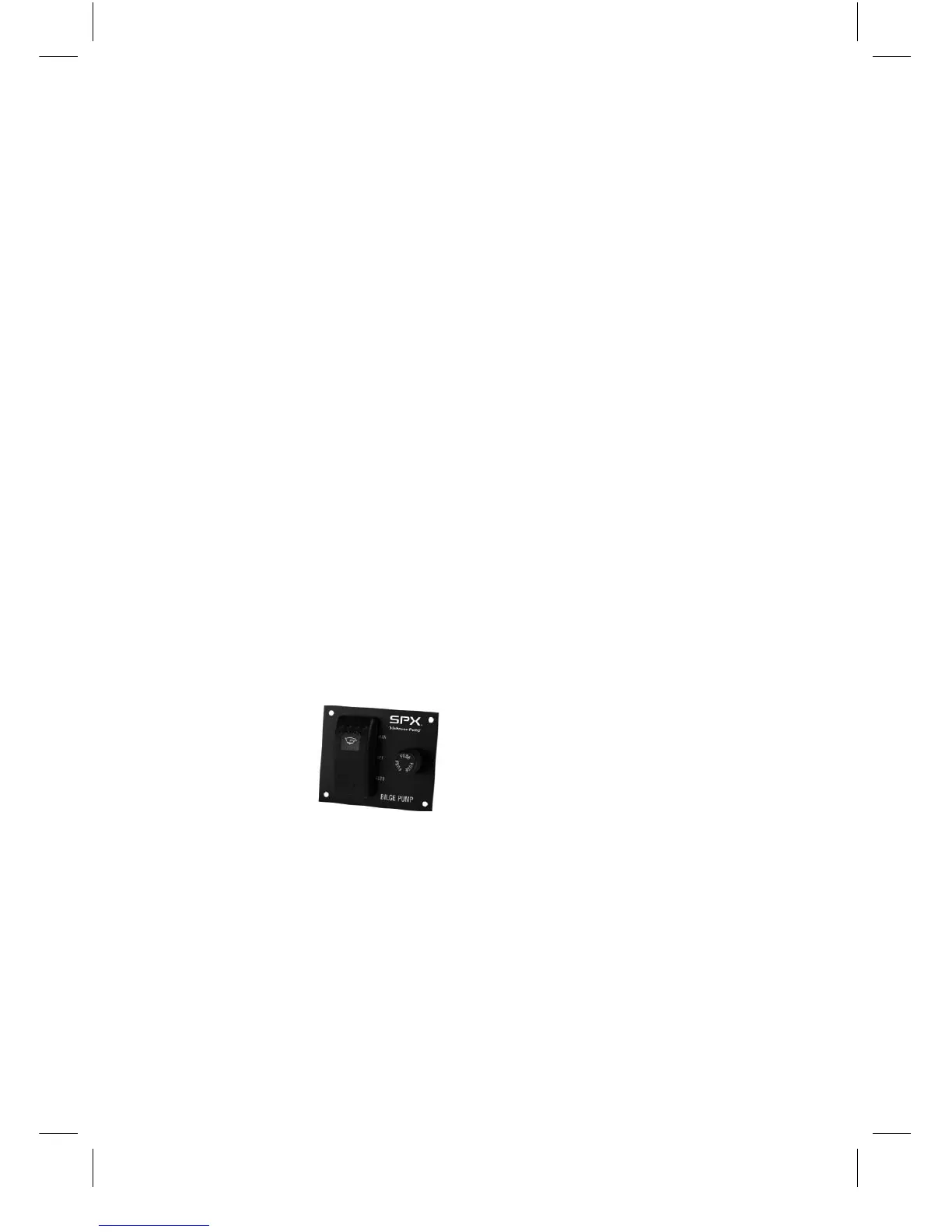

Tableau de commande
12 ou 24 V
Ref. No.
12 V – 34-1224
24 V – 34-1225
Avec un tableau de
commande pour l’interrupteur AS888
vous aurez une installation parfaite pour
votre bateau. Le tableau comprend un
interrupteur à 3 positions: Arrêt, Marche
mode manuel, Marche mode automa-
tique - qui fonctionne en association
avec le AS888. Support fusible intégré
et un indicateur lumineux. Fusibles
inclus. L’interrupteur est noir mat. Taille:
76 x 55 mm, profondeur: 40 mm
.
INSTALLATION ELECTRIQUE
Voir fi g. page 15
Pompe de cale submersible SPX
Johnson Pump/Interrupteur à fl ot-
teur AS888/Tableau de commande
Toujours brancher l’interrupteur à fl ot-
teur AS888, le tableau de commande,
les autres inter-rupteurs ou fusibles
entre la borne positive (+) de la batterie
et la borne positive (+) de la pompe
(fi l marron, L100 fi l rouge). La borne
négative (-) de la pompe doit être direc-
tement connectée à la borne négative
(-) de la batterie. Le choix des fusibles
se fait en fonction des spécifi cations de
la pompe.
Branchements électriques
Tous les branchements électriques doi-
vent être placés au-dessus du niveau le
plus haut des eaux de cale. Toutes les
connexions et les bornes doivent être
isolées à l’aide d’un matériau etanche
pour éviter toute corrosion. Le dénu-
dage des câbles doit être fait de façon
à ce que l’isolant ou le revêtement
extérieur du câble soit bien au-dessus
du niveau le plus haut des eaux de cale.
Gestion des déchets/recyclage des
matériaux
Lorsque le matériel arrivera en fi n de vie,
veuillez le mettre au rebut en fonction
des lois applicables. Lorsque c'est
possible, veuillez démonter le matériel
et recycler les pièces pouvant l'être
