Johnson SUIT VRV Series User Manual

4 Instalación del tubo de conexión
11
Llave de servicio
Tapa de la
v
álvula
Vástago de
la válvula
! NOTA
 La alimentación de las unidades interior y exterior debe diseñarse por separado.
 La alimentación se debe diseñar con un subcircuito y debe ir equipada con un protector de fugas de
corriente y un interruptor manual.
 Todas las unidades interiores de un mismo sistema deben llevar el mismo circuito de alimentación y se
deben encender y apagar a la vez. No se debe equipar cada máquina con distintos interruptores.
 El cableado de conexión y el sistema de tuberías de refrigerante se deben incorporar en el mismo siste-
ma.
 Para reducir interferencias, los cables de comunicación de las unidades interiores y exteriores deben ser
cables apantallados trenzados de dos o tres núcleos en lugar de cables ordinarios multinúcleo.
 Asegúrese de respetar todos los estándares y normativas eléctricas nacionales.
 El cableado eléctrico lo debe instalar un electricista profesional.
4.11 Carga adicional de refrigerante
El volumen de refrigerante adicional (R410A) se calcula según el diámetro y longitud de la tubería de líquido de
las unidades interiores y exteriores.
Tabla 4-7 Carga adicional de refrigerante
Diámetro de la tubería de líquido Carga de gas por cada metro adicional de tubería (unidad: kg)
1/4
0,023
3/8
0,040
Nota: El refrigerante R410A se debe pesar en una balanza electrónica y cargar en estado líquido.
4.12 Instrucciones de la válvula de cierre
1. Viene cerrada de fábrica;
2. Abra la válvula en el sentido contrario a las agujas del reloj y ciérrela en el sentido de las agujas del reloj con
una llave de vaso de 6mm;
3. Tras completar la operación, apriete la tapa de la válvula;
4. Se debe emplear una herramienta especial para R410A para comprobar estanqueidad en la válvula y llenar el
gas con la entrada de servicio. Llene el refrigerante por el lado del gas, y compruebe estanqueidad en la válvula
de la llave de servicio en los lados de líquido y gas a la vez.
Vacío
Recarga de refrigerante

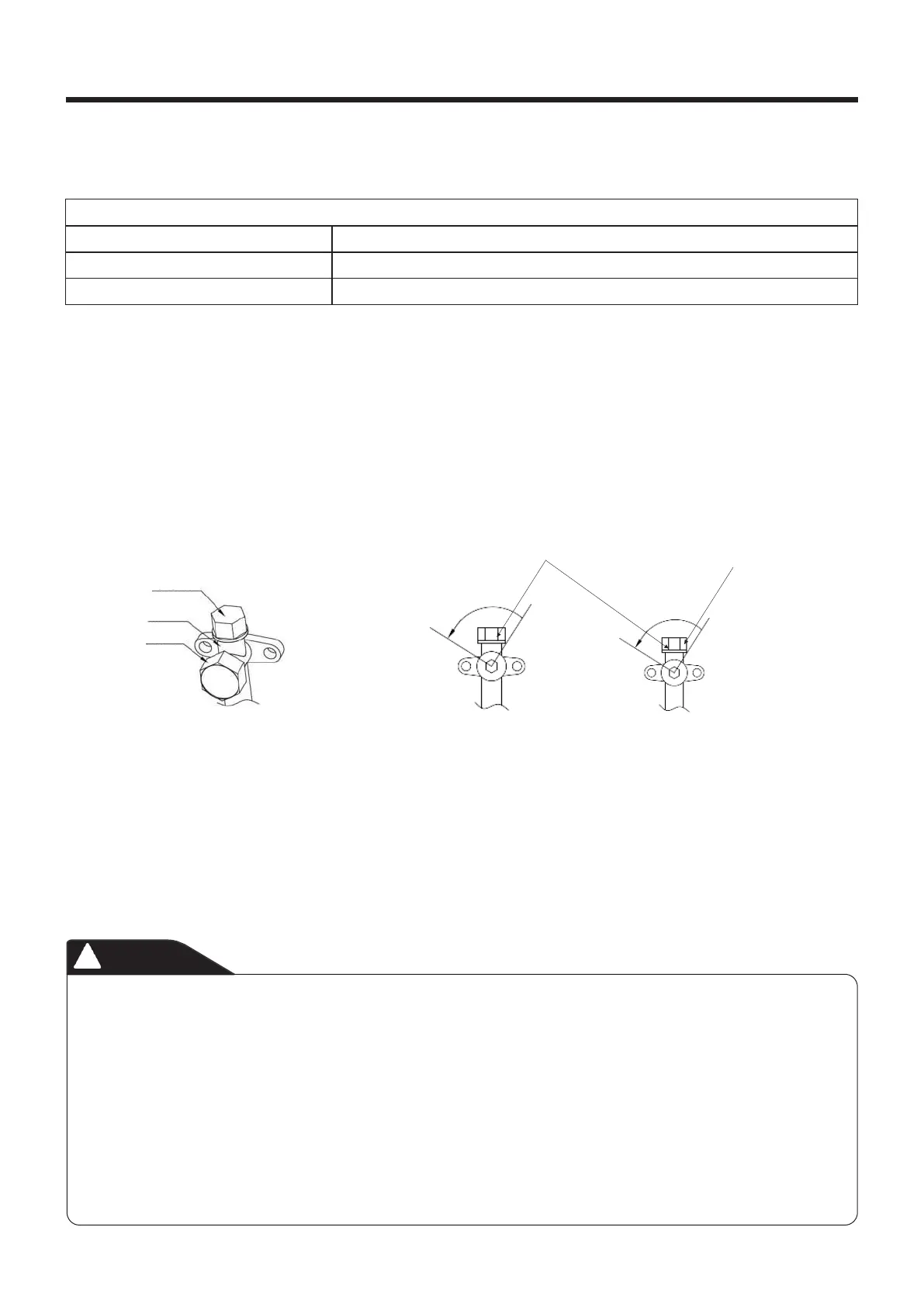

Fig. 4-10 Instrucciones de la válvula de cierre
4.13 Aislamiento térmico de las tuberías
1. Aplique aislante térmico a las tuberías de gas y líquido respectivamente;
2. Utilice materiales aislantes de celda cerrada con un grado B1 de retardante de llama y resistencia a altas
temperaturas de al menos 120ºC.
3. El diámetro externo de la tubería de cobre es de ≤1/2 y el grosor de la malla de aislamiento térmico ≥ 15mm;
el diámetro externo de la tubería de cobre es ≥ 5/8, y el grosor de la malla de aislamiento de térmico ≥ 20mm.
4. Se debe aplicar aislante térmico a las juntas de las tuercas de la unidad interior.
Dirección de
apertura
Líquido
Gas
Dirección de
apertura
V.1
